Разъем RJ-45(F) YT-FRJ45-8F на 8 контактов с клеммами под сетевой кабель, черный

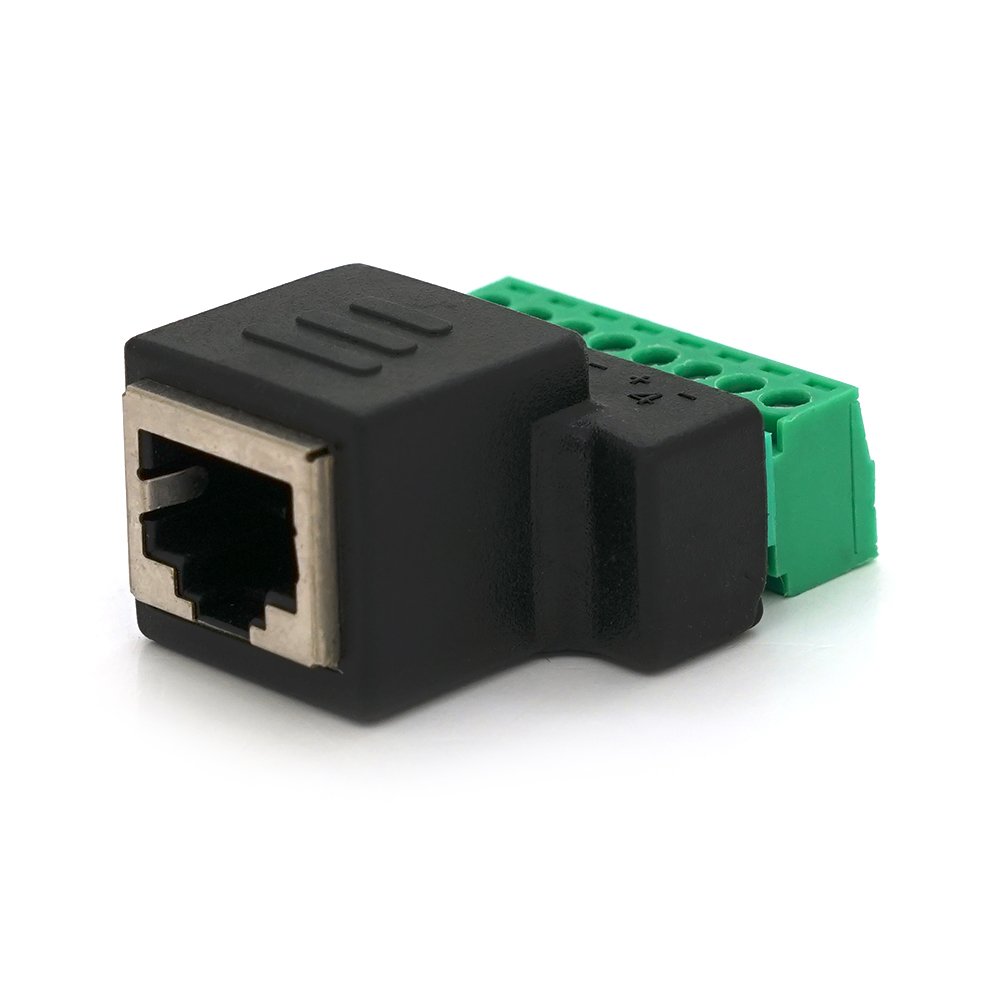

YT-FRJ45-8F — компактное гнездо RJ-45 «мама», к которому провода сетевого кабеля подключают в клеммы. На конце кабеля получается готовый порт, куда вставляют обычный патч-корд от камеры, коммутатора или компьютера. У гнезда все 8 контактов, поэтому разводку можно выполнить по схеме 568A или 568B. Корпус пластиковый, черный, размером 30×20×10 мм — легко поместится в монтажной коробке у камеры.

Возможности

• 8 контактов — подключаются все восемь проводов кабеля «витая пара», ни одна пара не остается неиспользованной.

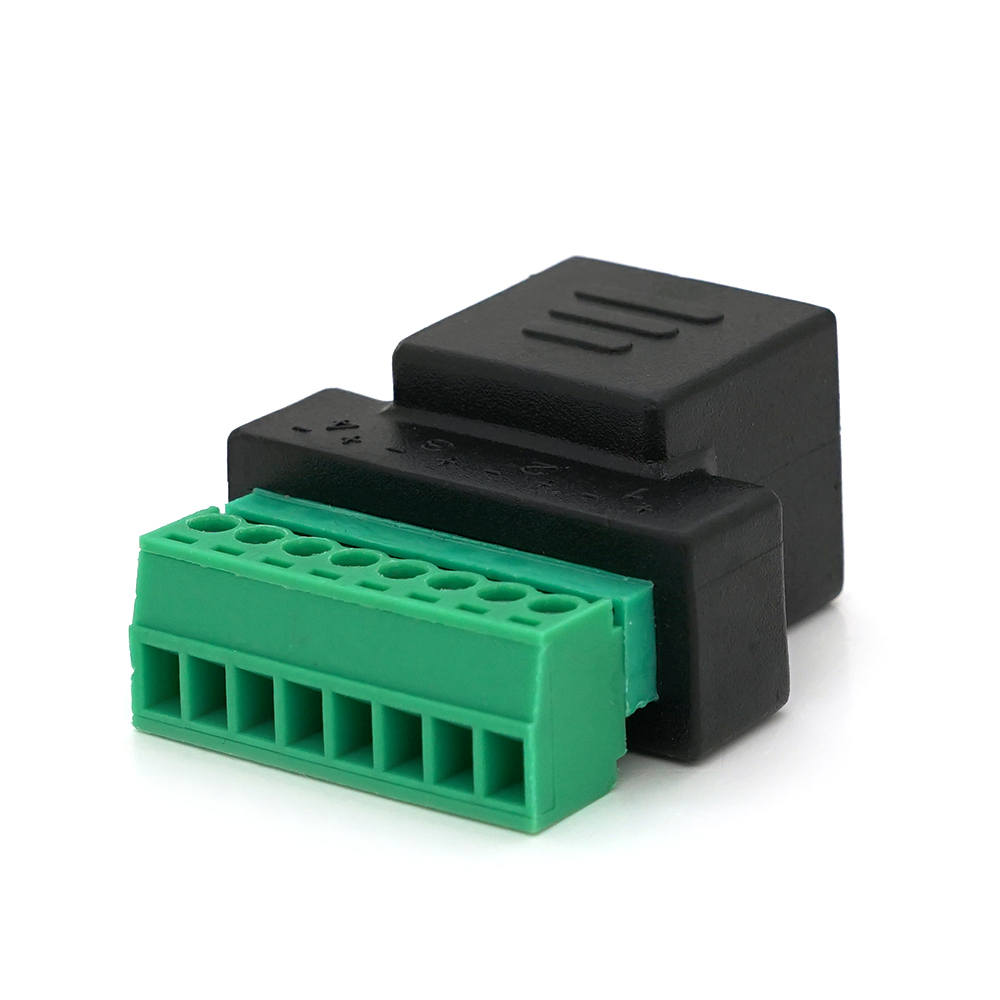

• Клеммы под провода — каждый провод фиксируется в своей клемме, поэтому гнездо можно смонтировать прямо на объекте.
• Схемы 568A и 568B — разводку делают по тому же стандарту, что и на другом конце линии.
• Гнездо RJ-45(F) — в него вставляют стандартный сетевой штекер, а кабель можно отсоединить и снова подключить без переобжима.
• Небольшой корпус 30×20×10 мм — помещается в распределительную коробку, кабель-канал или за кронштейн камеры.

Где применяют

• Подключение IP-камеры через короткий патч-корд, когда кабель уже заведен в монтажную коробку.
• Ремонт линии, где поврежден обжатый коннектор, а кабель укорачивать нежелательно.
• Временные подключения компьютера, маршрутизатора или коммутатора на объекте.

Характеристики

Вопросы и ответы

Как подключить кабель?

Отрежьте кабель нужной длины, снимите около 1,5 см изоляции, разложите провода по схеме 568A или 568B, вставьте их в клеммы до плотного прилегания к контактам и зажмите клеммы.

Какую схему выбрать — 568A или 568B?

Главное, чтобы на обоих концах линии была одинаковая схема: тогда получается прямой кабель, который используют для подключения камер, коммутаторов и компьютеров. На практике чаще применяют 568B.

Чем гнездо отличается от обычного коннектора RJ-45?

Обычный коннектор — это штекер, который обжимают на кабеле кримпером. Здесь на кабеле получается гнездо, куда вставляют готовый патч-корд, а провода держатся в клеммах.
