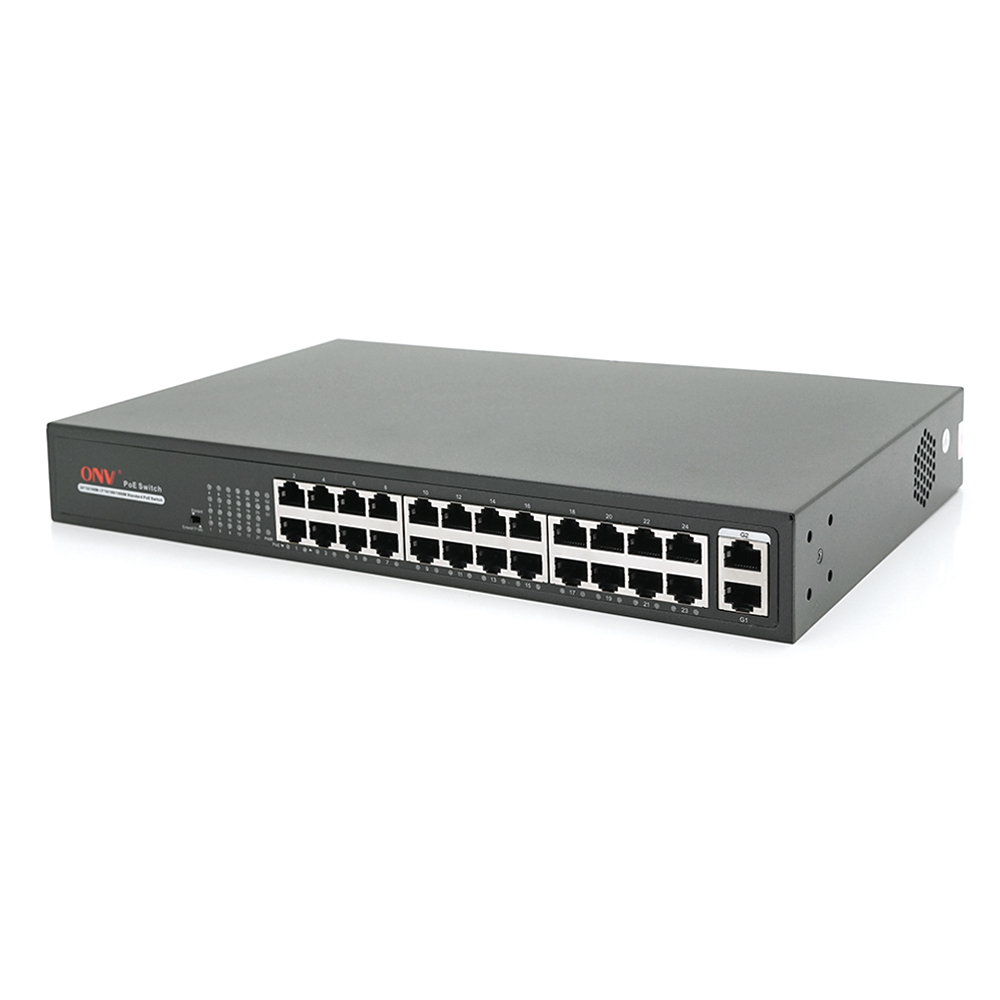

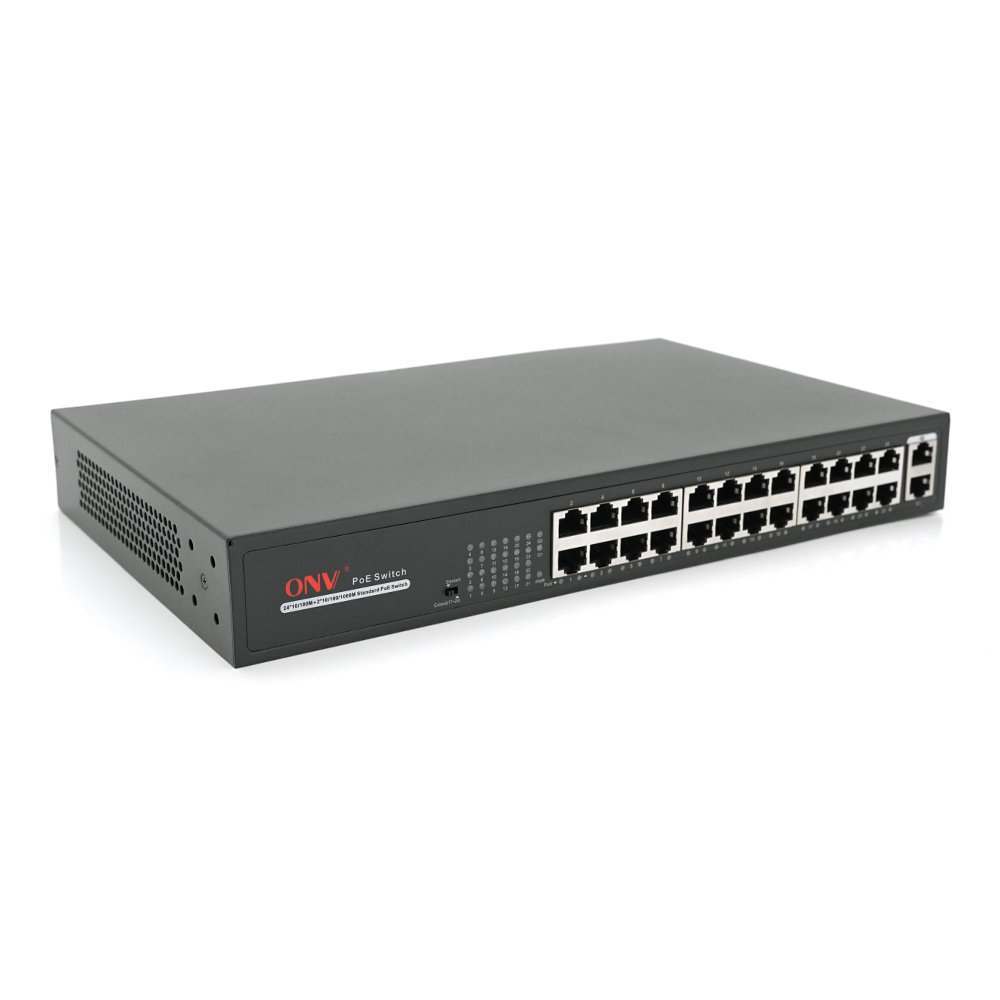

PoE-коммутатор ONV-H1024PLS, 24 порта PoE 100 Мбит/с + 2 гигабитных uplink, линия до 250 м, 250 Вт

ONV-H1024PLS — неуправляемый коммутатор на 24 порта PoE для крупных систем видеонаблюдения: территория жилого комплекса, складской комплекс, периметр предприятия. Все двадцать четыре камеры питаются от одного устройства и через него же передают видео, которое дальше идет на регистратор по двум гигабитным uplink. Порты с 17-го по 24-й поддерживают линию до 250 м — их отводят под камеры на удаленных воротах, углах ограждения и мачтах.

Возможности

• 24 порта PoE 10/100 Мбит/с. Один узел вместо трех восьмипортовых — меньше блоков питания, розеток и соединений в шкафу.
• Удлиненная линия на портах 17–24. До 250 м позволяет подключить камеру на дальнем краю территории напрямую, без отдельного узла посередине.
• Автоматическое распознавание AF/AT. Порт определяет тип устройства и подает стандартные 15,4 Вт или до 30 Вт для PoE+; общая мощность PoE — 250 Вт.
• Два гигабитных uplink. Видео с двадцати четырех камер не упирается в канал 100 Мбит/с: один порт идет на регистратор, второй — к пульту охраны или коммутатору соседнего корпуса.
• Функция VLAN. Помогает отделить трафик камер от остальной сети объекта.

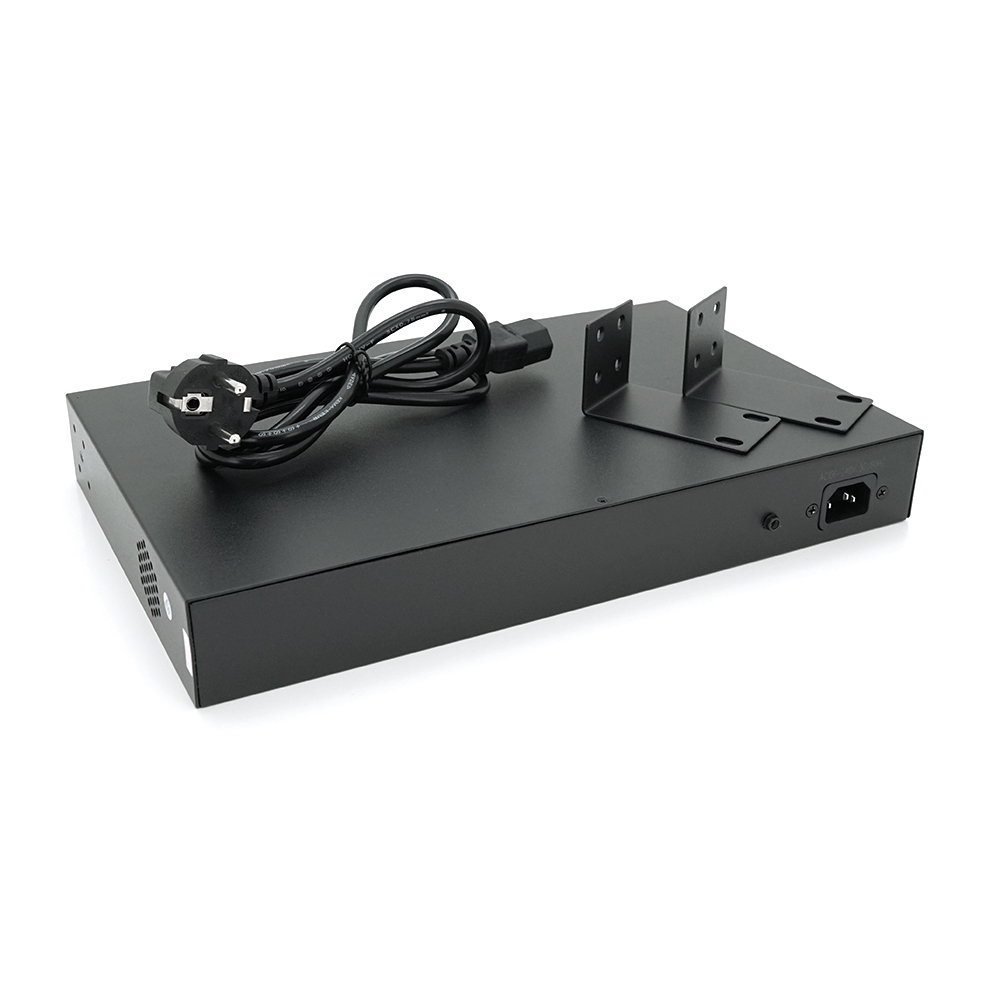

• Встроенный блок питания и монтажный комплект. Блок спрятан в корпус 330×204×44 мм, а ушки из комплекта позволяют закрепить коммутатор.

Где применяют

• Жилые комплексы — двор, паркинг, въезды и периметр из одного шкафа.
• Складские комплексы и логистические центры с камерами вдоль ограждения и на воротах.
• Рынки, строительные площадки и промышленные базы, где камеры разнесены на сотни метров.

Характеристики

Вопросы и ответы

Какие камеры подключать к портам 17–24?

Те, что стоят дальше всего от шкафа: на воротах, мачтах, углах периметра. Именно эти восемь портов поддерживают передачу до 250 м, а для остальных действует обычный для Ethernet предел в 100 м. При проектировании удобно сначала распределить удаленные точки на порты 17–24, а более близкие камеры — на 1–16.

Что означают схемы питания 1,2(+)/3,6(−) и 4,5(+)/7,8(−)?

Это пары контактов разъема, по которым подается напряжение. По умолчанию коммутатор использует пары данных 1,2 и 3,6 (схема A), альтернативно — свободные пары 4,5 и 7,8 (схема B). По стандарту IEEE 802.3af/at камера-потребитель обязана работать с обоими вариантами, поэтому для современных камер обычно ничего переключать не приходится; альтернатива пригодится для отдельных устройств, принимающих питание только по свободным парам.

Поместится ли коммутатор в шкаф 19″?

По высоте (44 мм) корпус занимает один юнит, но ширина 330 мм меньше 19″, поэтому в телекоммуникационном шкафу коммутатор обычно ставят на полку. Монтажные ушки из комплекта предназначены для подвешивания и пригодятся, если коммутатор крепят вне шкафа.
