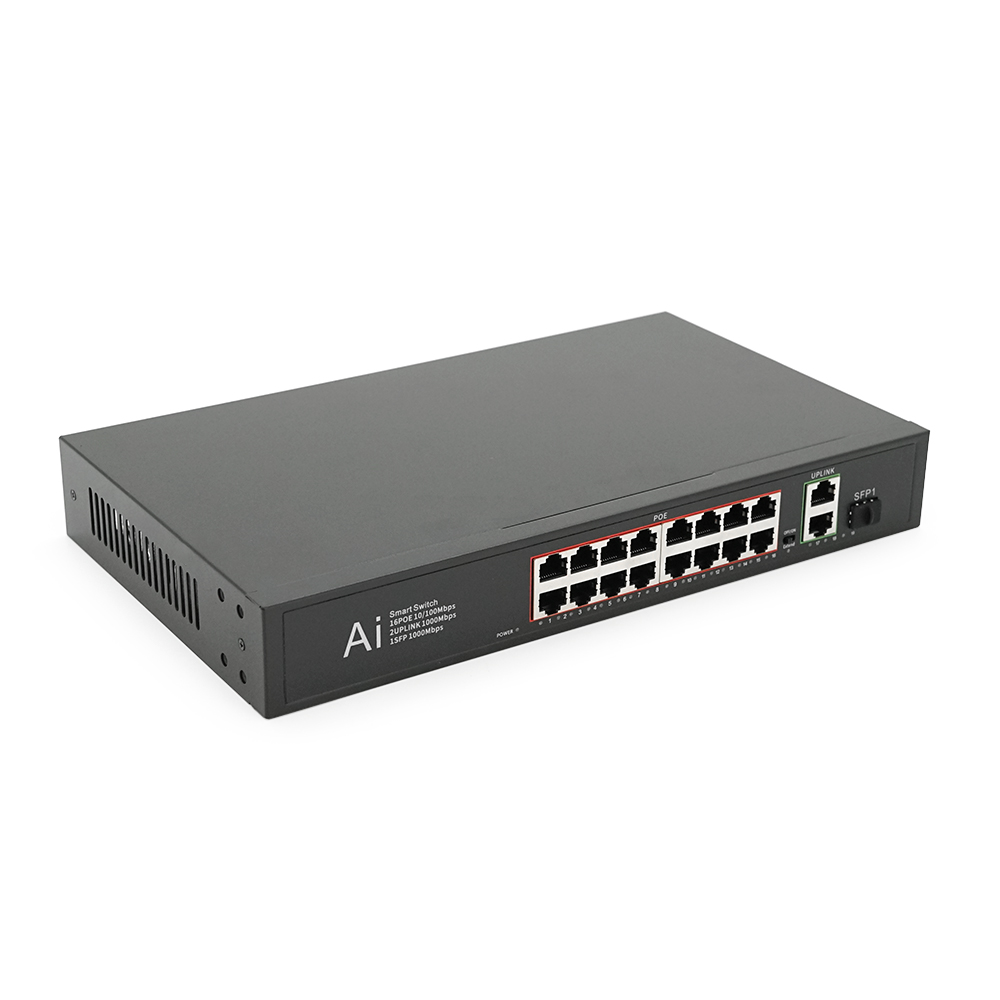

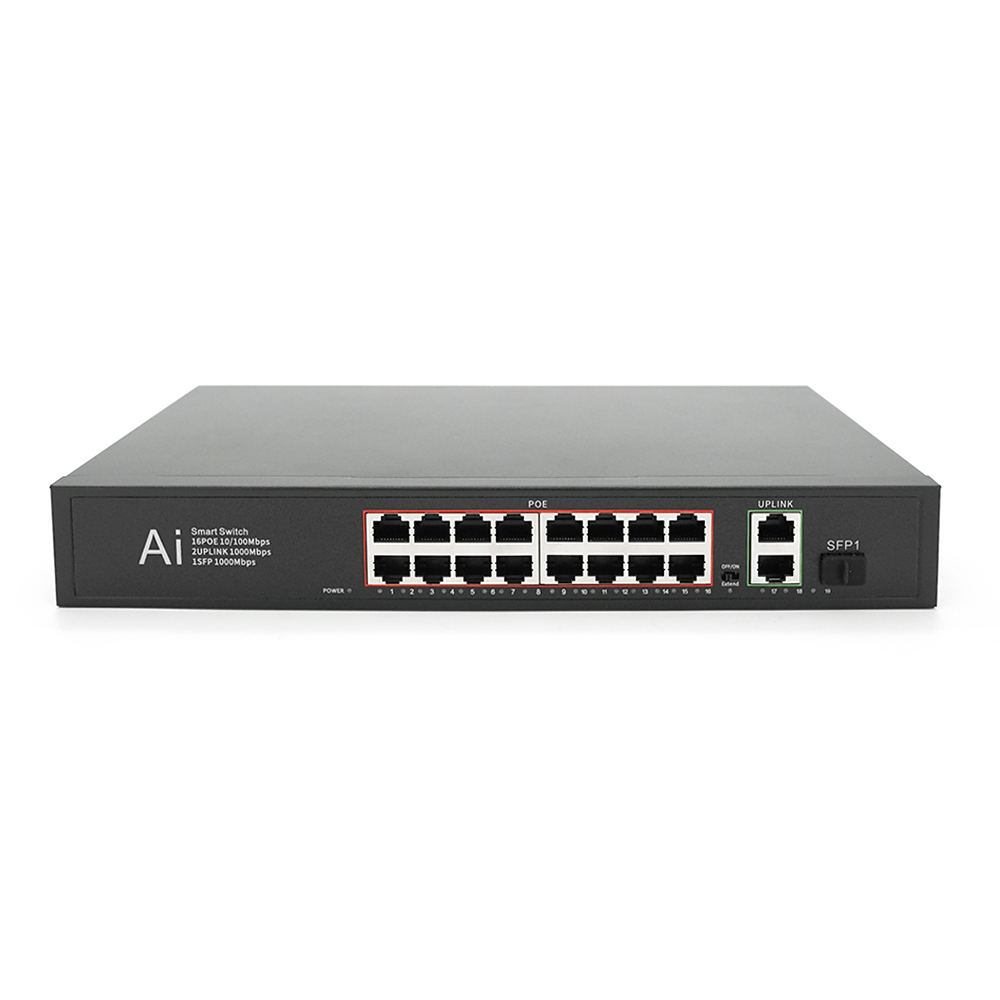

PoE-коммутатор Merlion BT-D6018FE, 16 портов PoE, 2 uplink RJ45 и оптический порт на 20 км, в стойку

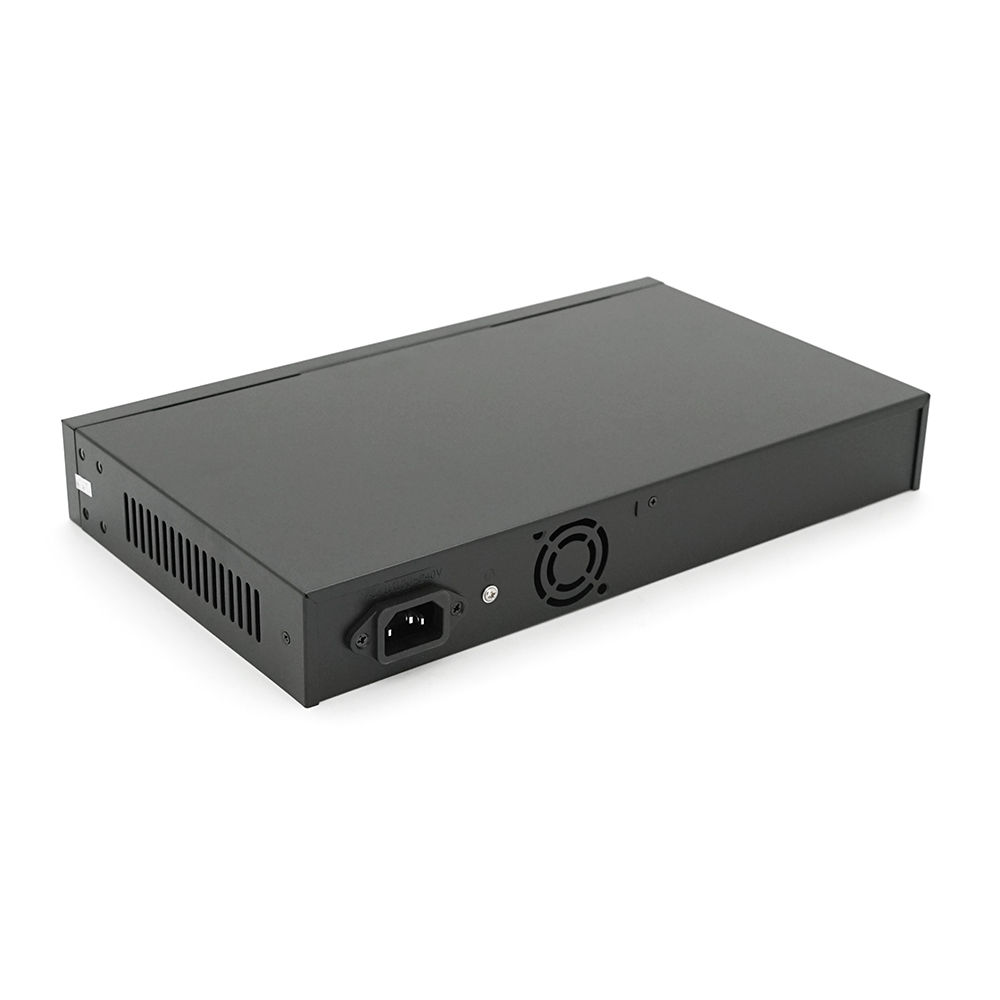

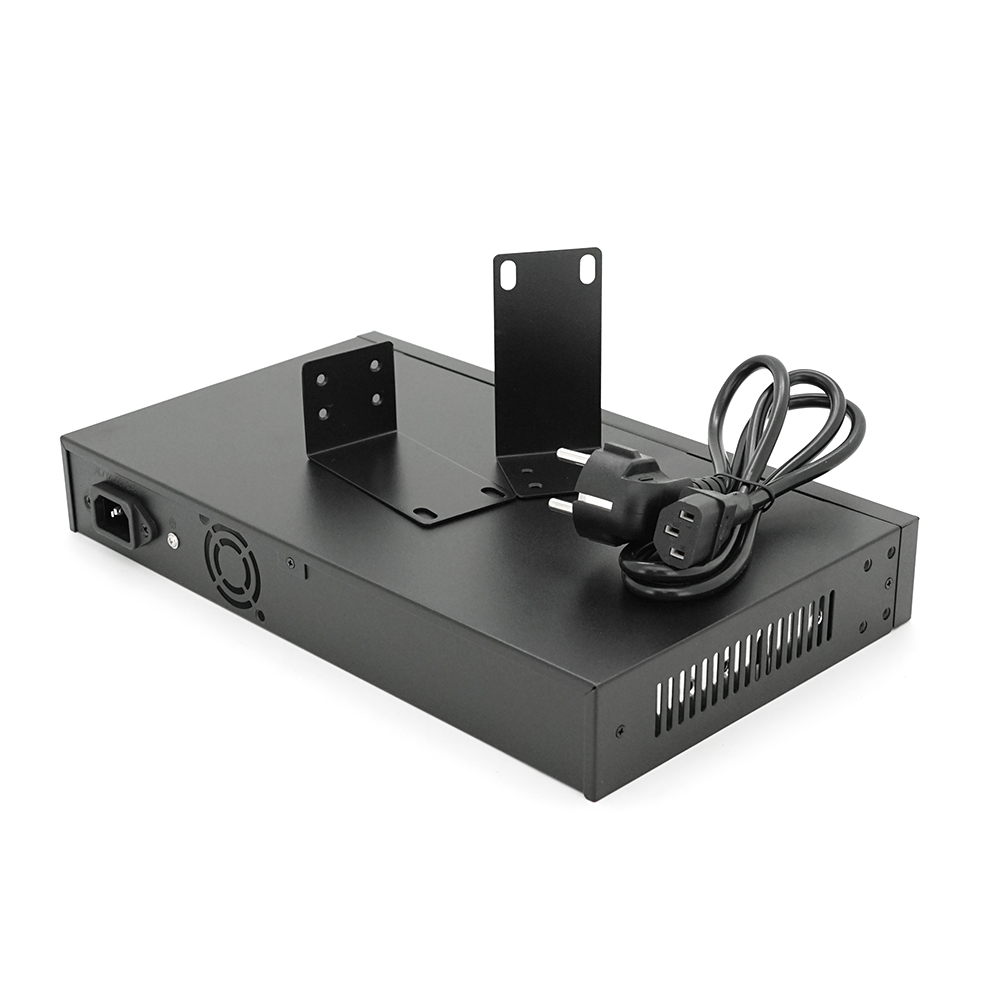

Merlion BT-D6018FE объединяет PoE-коммутатор на 16 портов и оптический порт для одного волокна. Камеры и точки доступа подключаются обычной витой парой, а к удаленному зданию — складу, проходной или второму магазину на той же территории — достаточно проложить одно волокно длиной до 20 км. На этой стороне линии отдельный медиаконвертер не нужен. Металлический корпус крепится в стойку, блок питания 52 В встроенный.

Возможности

• 16 портов PoE 10/100 Мбит/с. Питание по IEEE 802.3af; выходная мощность на порт в данных поставщика указана как 15,4 Вт / 30 Вт.
• Оптика на одном волокне. Порт 1000 Мбит/с передает на длине волны 1310 нм и рассчитан на линию до 20 км — этого достаточно, чтобы связать здания на большом участке или на соседних улицах.
• Два гигабитных UP-Link RJ45. Трафик со всех шестнадцати камер идет к регистратору или роутеру по каналу 1000 Мбит/с.
• Встроенное питание 52 В, 4,8 А. Около 250 Вт на сам коммутатор и все PoE-устройства — внешний адаптер в шкафу не нужен.
• Защита от чрезмерного тока. Бережет блок питания и порты, когда в линии случается короткое замыкание.
• Коммутация store-and-forward. Коммутатор сначала принимает кадр полностью и только потом пересылает его дальше; коммутационная матрица — 8,8 Гбит/с.
• Светодиод на каждом порту. При обслуживании сразу видно, какая линия осталась без связи.

Где применяют

• Магазин или офис с удаленным складом либо вторым корпусом на территории.
• Усадьба или фермерское хозяйство, где здания разнесены на сотни метров.
• Предприятие с проходной и шлагбаумом далеко от основной серверной.

Характеристики

Вопросы и ответы

Что нужно на другом конце оптической линии?

Парное одноволоконное устройство — медиаконвертер или коммутатор с оптическим портом. Оно должно принимать на 1310 нм, а передавать на другой длине волны, обычно 1550 нм: на одном волокне направления разделяются именно по длинам волн. Скорость обоих концов тоже должна совпадать — здесь 1000 Мбит/с.

Зачем между зданиями оптика, а не длинная витая пара?

Медный кабель Ethernet рассчитан примерно на 100 м, а оптический порт этого коммутатора рассчитан на 20 км. К тому же стекло не проводит ток, поэтому импульсные перенапряжения от грозы или разность потенциалов между зданиями по оптическому кабелю не передаются.

Зачем гигабитные UP-Link, если камеры подключены на 100 Мбит/с?

Каждая камера по отдельности укладывается в 100 Мбит/с, но на пути к регистратору трафик всех шестнадцати камер складывается вместе. Гигабитный порт принимает этот суммарный объем, и канал к регистратору не становится узким местом.
