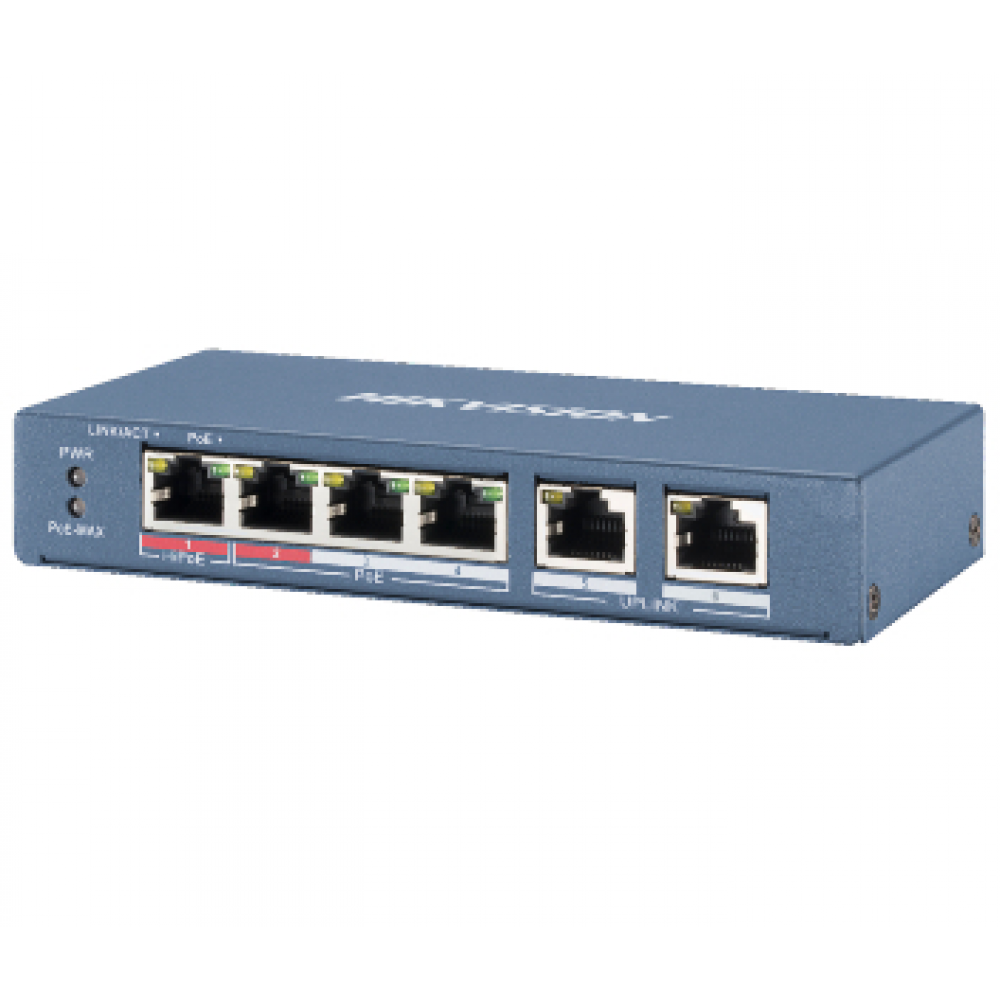

Неуправляемый PoE-коммутатор Hikvision DS-3E0106HP-E, 4 порта PoE (1 Hi-PoE до 60 Вт) + 2 uplink 100 Мбит/с

Hikvision DS-3E0106HP-E рассчитан на компактную систему, в которой рядом с тремя фиксированными IP-камерами работает одно энергоемкое устройство — например, поворотная камера. Для него предназначен порт 1 с Hi-PoE по IEEE 802.3bt и мощностью до 60 Вт, а порты 2–4 выдают до 30 Вт. Два uplink-порта 100 Мбит/с связывают группу камер с регистратором и сетью, а дальность PoE на всех четырех портах достигает 300 м.

Возможности

• Hi-PoE на порту 1. До 60 Вт по IEEE 802.3af/at/bt — энергоемкая камера получает питание по той же витой паре, без отдельного блока на мачте.
• PoE+ на портах 2–4. До 30 Вт на каждый по IEEE 802.3af/at — для купольных, цилиндрических и компактных камер.
• Общий бюджет 60 Вт. Он равен максимуму порта Hi-PoE, поэтому мощность делится между всеми четырьмя устройствами — сумму их потребления стоит посчитать заранее.
• Дальность до 300 м. Порты 1–4 дотягиваются до камер на въезде, противоположной стороне двора или соседнем корпусе.
• Два uplink RJ45. Порты 10/100 Мбит/с предназначены для видеорегистратора и сети объекта.
• Молниезащита 6 кВ. Повышает живучесть портов во время гроз, когда кабели тянутся к камерам на фасадах и опорах.
• Небольшой корпус. Размеры 145×25,6×68,45 мм и вес 240 г — коммутатор помещается в настенный шкаф рядом с регистратором.

Где применяют

• Двор или автостоянка: поворотная камера осматривает всю территорию, три фиксированные следят за входами.
• КПП и въездная группа предприятия с PTZ-камерой над шлагбаумом.
• Коттедж с поворотной камерой на фасаде и камерами по углам дома.

Характеристики

Вопросы и ответы

Можно ли одновременно включить PTZ-камеру на 60 Вт и еще три камеры?

Нет, если поворотная камера действительно потребляет все 60 Вт, — это весь бюджет коммутатора. Сверьте паспортное потребление PTZ: если оно меньше, разницу получат три другие камеры. Главное правило — сумма потребления всех четырех устройств не должна превышать 60 Вт.

Будет ли обычная камера работать на порту Hi-PoE?

Да. Порт 1 поддерживает не только IEEE 802.3bt, но и 802.3af/at, поэтому камера со стандартным PoE на нем работает. Если поворотной камеры в проекте нет, все четыре порта можно отдать под фиксированные камеры.

Почему коммутатор называют 4-портовым, хотя разъемов шесть?

Четыре — это порты PoE для камер (downlink). Еще два порта RJ45 — uplink: через них коммутатор соединяют с видеорегистратором, роутером или другим коммутатором.
