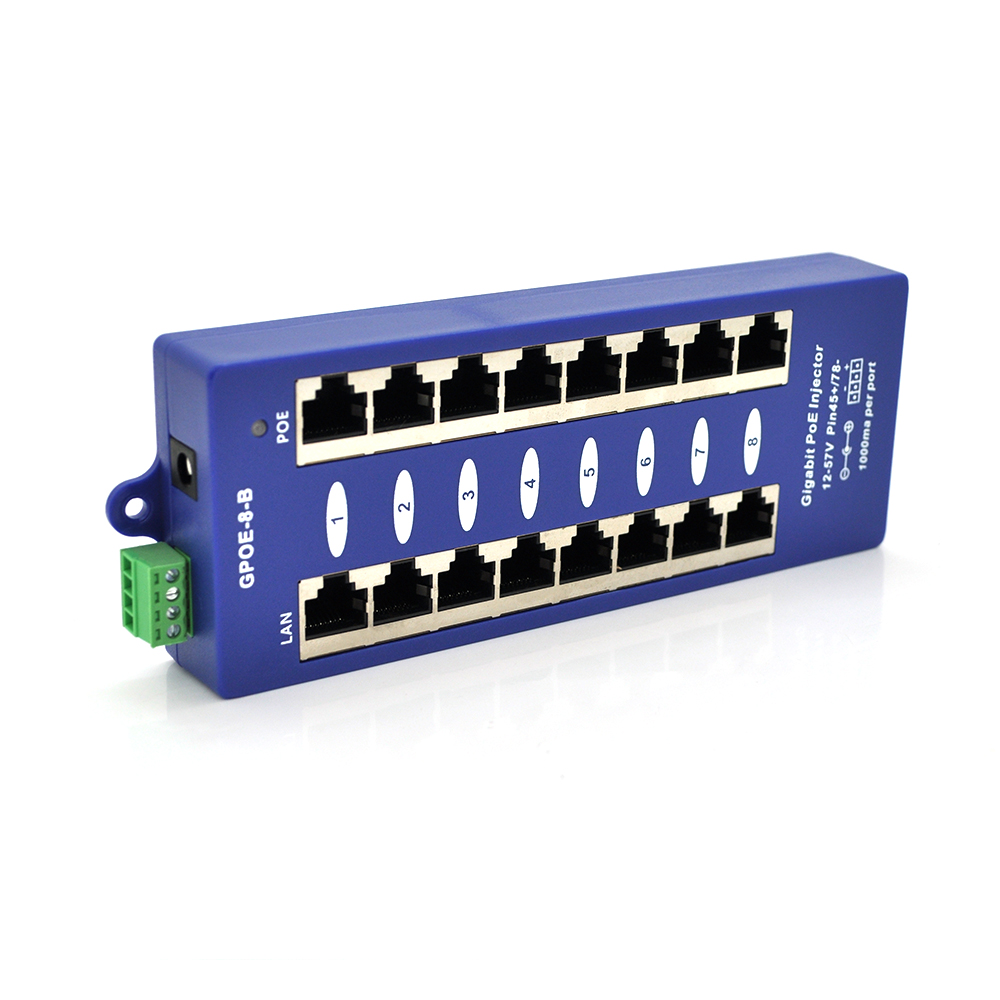

Пассивный PoE-инжектор GPOE-8B на 8 портов RJ45, 12–57 В, питание на пары 4/5+ и 7/8−

GPOE-8B — пассивный инжектор, который позволяет питать несколько устройств от одного блока питания по той же витой паре, что передает данные. Он не превращает обычный сетевой порт в «умный» PoE: напряжение источника без согласования подается на свободные пары кабеля — плюс на контакты 4/5, минус на 7/8. Такая схема удобна, например, для камер с питанием 12 В в сети без PoE-коммутатора: вместо отдельной розетки возле каждой камеры хватает одного источника рядом с инжектором.

Возможности

• 8 портов RJ45 в одном корпусе — питание для нескольких устройств собирается в одном месте — рядом с коммутатором или роутером.
• Напряжение 12–57 В — его задает подключенный источник, поэтому инжектор подходит и для устройств на 12 В, и для оборудования с более высоким напряжением питания.
• Питание по свободным парам — данные идут по контактам 1, 2, 3, 6, а напряжение подается на 4/5 (+) и 7/8 (−); контакты 4 и 5, 7 и 8 запараллелены.
• Без отдельной силовой проводки — к устройствам не нужно тянуть отдельный кабель питания, достаточно витой пары.
• Защита оборудования — по данным поставщика, инжектор защищает подключенную технику от перепадов напряжения и замыканий.
• Компактный корпус — 180×60×25 мм, рабочая температура от −20 до +55 °C.

Где применяют

• Несколько камер на 12 В в небольшой системе без PoE-коммутатора.
• Питание роутеров, точек доступа и другой техники, которая поддерживает пассивный PoE.
• Замена нескольких отдельных адаптеров одним источником в шкафу или на полке.

Характеристики

Вопросы и ответы

Чем пассивный инжектор отличается от PoE-коммутатора?

Активный источник стандарта 802.3af/at сначала проверяет, поддерживает ли устройство PoE, и только потом подает питание. Пассивный инжектор подает напряжение источника на пары 4/5 и 7/8 постоянно, без проверки. Поставщик прямо предупреждает, что GPOE-8B не является преобразователем LAN в PoE, поэтому подключайте только устройства, которые принимают пассивное питание с такой полярностью, или ставьте сплиттер возле устройства.

Можно ли питать камеру на 12 В?

Да, поставщик отдельно указывает, что инжектор подходит для камер с питанием 12 В. Блок питания на 12 В подключают к инжектору, а возле камеры напряжение выводят из кабеля сплиттером на ее разъем питания. Чем длиннее линия, тем заметнее падение низкого напряжения, поэтому на дальних камерах стоит проверить напряжение на конце кабеля.

Поддерживается ли гигабит?

В названии поставщик указывает 10/100/1000 Мбит/с, но в подробном описании данные передаются по контактам 1, 2, 3, 6 со скоростью 10/100 Мбит/с, а пары 4/5 и 7/8 заняты питанием. Гигабитному Ethernet нужны все четыре пары, поэтому рассчитывайте на 100 Мбит/с.
