Оптический патч-корд SC/UPC–SC/UPC 400 м, самонесущий кабель Одескабель 1,0 кН, G.652.D (ОКТ-Д(1,0)-1Е-400)

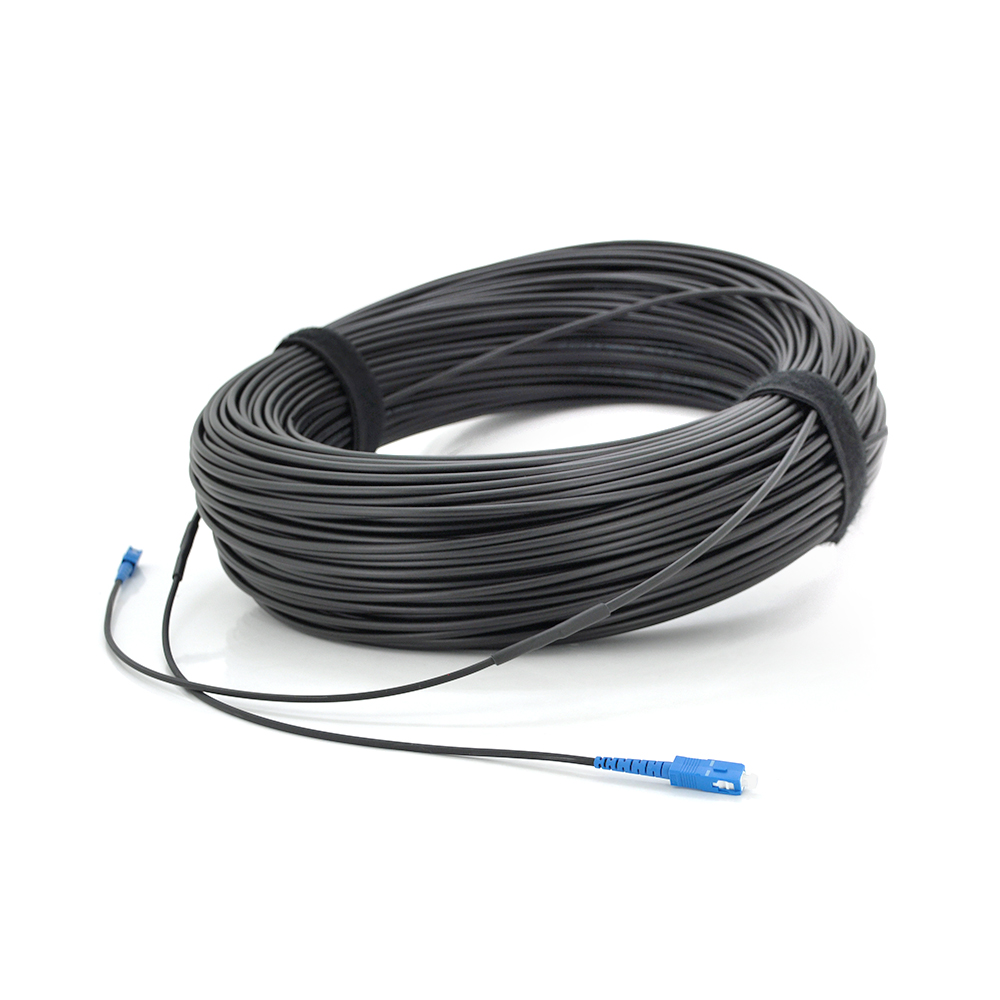

Насосные станции водоканала, котельные и тепловые пункты передают в диспетчерскую давление, уровни в резервуарах, состояние насосов и видео с территории. Рядом работают мощные электродвигатели и частотные преобразователи, поэтому канал связи должен быть нечувствителен к помехам, а линия между зданиями — не связывать их электросети. Патч-корд ОКТ-Д(1,0)-1Е-400 — 400 м круглого диэлектрического самонесущего кабеля «Одескабель» с одномодовым волокном G.652.D и заводскими коннекторами SC/UPC.

Возможности

• Связь рядом с силовым оборудованием. Оптический сигнал не реагирует на электромагнитные поля двигателей и преобразователей частоты, поэтому телеметрия не теряется при пуске насосов.
• Гальваническая развязка зданий. Диэлектрическая конструкция с двумя стеклопрутками не создает электрической связи между станцией и диспетчерской — авария в электросети одного здания не дойдет по кабелю до другого.
• Подвес на территории предприятия. Самонесущий кабель диаметром 5,1 мм выдерживает растягивающее усилие до 1,0 кН и крепится к стенам и опорам без несущего троса.
• Обслуживание без сварочного аппарата. Коннекторы SC/UPC уже установлены, поэтому дежурный персонал может переподключить линию, умея лишь очистить торец и вставить коннектор в адаптер.
• Аварийные работы зимой. Кабель допускается монтировать при температуре от −40 °C, верхний предел эксплуатации — +60 °C.
• Ввод в щит автоматики. Концы по 40 см имеют диаметр 3,0 мм и легко укладываются в шкафу телеметрии рядом с контроллером.

Где применяют

• Насосные станции водоснабжения и водоотведения — телеметрия и видео для диспетчерской.
• Котельные и центральные тепловые пункты с мощным электрооборудованием.
• Резервуары, водонапорные башни и очистные сооружения на территории коммунального предприятия.

Характеристики

Вопросы и ответы

Как подключить контроллер с медным Ethernet-портом?

Проще всего — промышленным медиаконвертером на DIN-рейку с оптическим портом SC: его питают от источника шкафа автоматики, а контроллер подключают коротким медным кабелем. Если в щите уже стоит коммутатор со слотом SFP, достаточно одномодового SFP-модуля под этот коннектор или переходного патч-корда.

Нужно ли заземлять кабель на вводе в насосную?

Нет, в кабеле нет металлических элементов — силовые функции выполняют стеклопрутки. Заземляют металлические шкафы, боксы и оборудование, как требуют правила электробезопасности, а оптическая линия в контур заземления не входит.

Какой радиус изгиба выдерживать в тесном щите?

Не менее 20 номинальных диаметров кабеля — для основной части диаметром 5,1 мм это примерно 10 см. Запас укладывают кольцами с радиусом не меньше этого значения, а резких перегибов у дверцы щита и на вводах не допускают.
