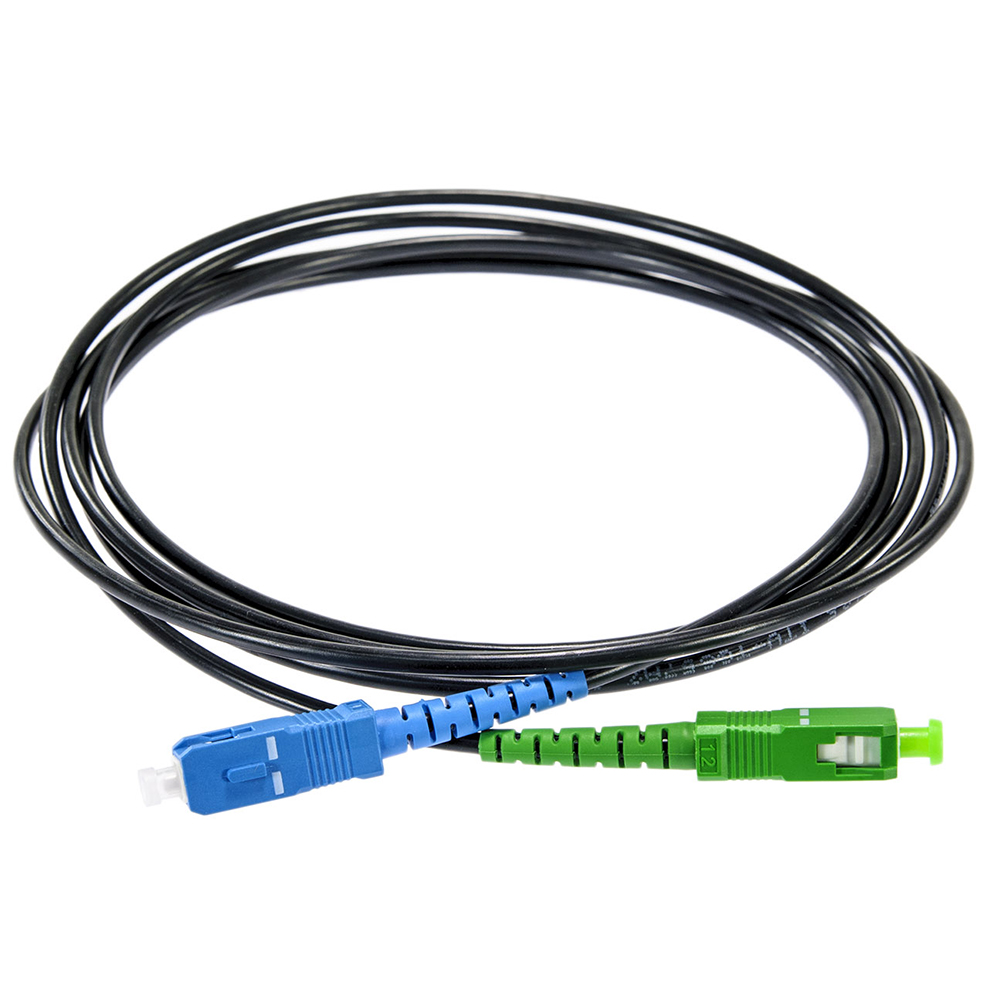

Оптический патч-корд SC/APC–SC/UPC 200 м, самонесущий кабель Одескабель 1,0 кН, G.652.D (ОКТ-Д(1,0)-1Е-200-APC)

На агропредприятиях с несколькими удаленными зданиями сеть часто строят по технологии PON: от станционного терминала (OLT) в конторе волокно расходится через пассивные разветвители к зерноскладам, машинному двору, весовой и мастерским. Порты OLT при этом часто имеют прямую полировку UPC, а боксы разветвителей — адаптеры с угловой полировкой APC. Патч-корд ОКТ-Д(1,0)-1Е-200-APC соединяет такие узлы напрямую: на одном конце SC/APC, на другом SC/UPC, а между ними — 200 м круглого диэлектрического самонесущего кабеля «Одескабель».

Возможности

• Разные коннекторы на концах. SC/UPC включают в порт или адаптер с прямой полировкой, SC/APC — в бокс разветвителя с APC-адаптерами, без переходного шнура и лишнего соединения.
• Угловая полировка на APC-конце. Торец отполирован под углом, поэтому отраженный свет уходит в оболочку волокна, а не возвращается к передатчику, — PON-оборудование к этому чувствительно.
• Самонесущий кабель 1,0 кН. Линию подвешивают между зданиями и опорами на территории хозяйства без несущего троса, два стеклопрутка выдерживают натяжение до 1,0 кН.
• Диэлектрик на открытой местности. Кабель без металла не требует заземления и не переносит грозовые наводки между разбросанными по территории зданиями.
• Монтаж от −40 °C. Пределы температуры монтажа и эксплуатации — от −40 до +60 °C, поэтому прокладывать линию можно и зимой.
• Тонкие концы 3,0 мм. 40-сантиметровые выводы меньшего диаметра удобно укладывать в бокс разветвителя.

Где применяют

• PON-сеть агрохолдинга или фермерского хозяйства — от OLT в конторе до разветвителя на зерноскладе или машинном дворе.
• Подключение весовой, мастерских и пункта охраны к одной оптической сети с пассивными разветвителями.
• Промышленная площадка, где в главном корпусе стоит оборудование с портами UPC, а в цехах — оптические боксы с APC-адаптерами.

Характеристики

Вопросы и ответы

Какой конец куда подключать?

Конец SC/UPC — к оборудованию или кроссу с прямой полировкой, чаще всего это порт OLT или медиаконвертера. Конец SC/APC — к APC-адаптеру в боксе разветвителя или к абонентскому терминалу с APC-портом. По распространенной цветовой маркировке корпус UPC синий, а APC — зеленый, поэтому перепутать концы сложно.

Почему не взять UPC-патч-корд и переходник на месте?

Переходной шнур добавляет еще одно соединение со своими потерями и еще одну точку, где на торец может попасть пыль, — на складе или ферме это реальный риск. Гибридный патч-корд соединяет узлы напрямую, и такую линию проще обслуживать.

А если с обеих сторон адаптеры APC?

Тогда нужна версия ОКТ-Д(1,0)-1Е-200-APC / APC с коннекторами SC/APC на обоих концах. Длина, кабель, волокно G.652.D и допустимое усилие 1,0 кН у нее такие же.
