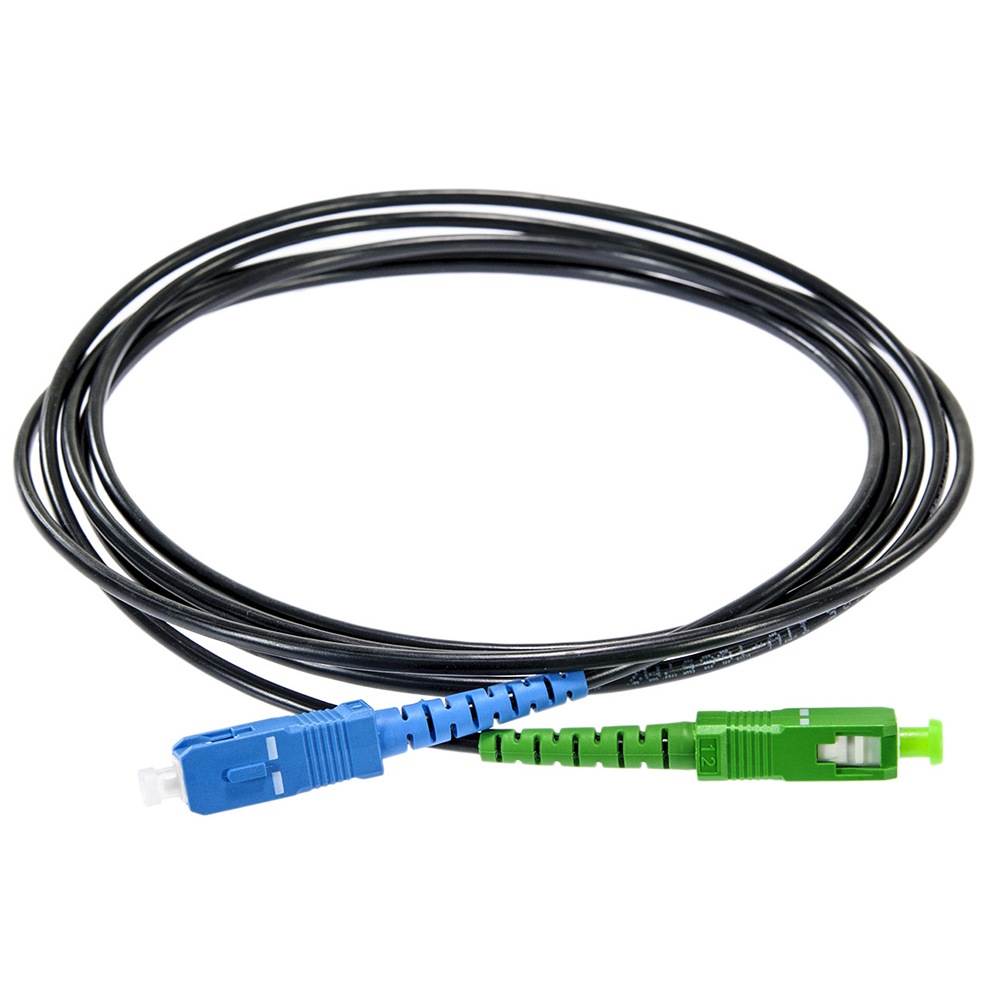

Оптический патч-корд SC/APC–SC/UPC 175 м, самонесущий кабель Одескабель 1,0 кН, G.652.D (ОКТ-Д(1,0)-1Е-175-APC)

Сельские провайдеры все чаще строят сети PON: от узла по опорам идет магистраль, на опорах стоят боксы с разветвителями, а к домам тянут абонентские линии. Бывает, что адаптеры в боксе имеют угловую полировку APC, а терминал или медиаконвертер у абонента — порт SC/UPC. Патч-корд ОКТ-Д(1,0)-1Е-175-APC решает это без переходных шнуров: один конец — SC/APC, другой — SC/UPC, между ними 175 м круглого самонесущего кабеля «Одескабель» с допустимым растягивающим усилием 1,0 кН.

Возможности

• Два типа коннекторов в одной линии. SC/APC включают в адаптер своего типа, SC/UPC — в порт абонентского оборудования, поэтому дополнительный переходной шнур, а с ним и лишнее соединение с потерями, не нужны.
• Угловая полировка на APC-конце. Торец отполирован под углом, поэтому отраженный свет не возвращается обратно к передатчику — для PON-оборудования, чувствительного к отражениям, это важно.
• Прочный кабель для длинного ввода. 175 м — длинная абонентская линия с длинными пролетами, и допустимое усилие 1,0 кН дает кабелю запас на ветер и гололед.
• Монтаж без сварки. Оба конца оконцованы на заводе — монтажник подвешивает кабель и включает коннекторы, без сварочного аппарата на выезде.
• Волокно ITU-T G.652.D. Стандартное одномодовое волокно, на которое рассчитаны оборудование PON и одномодовые медиаконвертеры.
• От −40 до +60 °C. Те же пределы действуют и для монтажа, и для эксплуатации, поэтому нового абонента можно подключить и зимой.

Где применяют

• Подключение частного дома к PON-боксу на опоре, когда в боксе адаптеры SC/APC, а в терминале абонента — порт SC/UPC.
• Обратная ситуация — бокс или кросс с портами SC/UPC и абонентское устройство с разъемом SC/APC.
• Замена абонентского оборудования, после которой тип порта в доме изменился, а бокс на опоре остался прежним.

Характеристики

Вопросы и ответы

Какой конец включать в бокс, а какой — в доме?

Все зависит от портов: APC-конец включают туда, где адаптер или порт APC, UPC-конец — туда, где UPC. По распространенной цветовой маркировке корпус коннектора APC зеленый, UPC — синий. Перед подвесом проверьте обе стороны и решите, с какого конца начнете разматывать: поменять концы местами на уже подвешенной линии не получится.

Можно ли обойтись обычным патч-кордом UPC–UPC?

Только с дополнительным переходным шнуром. Соединять торцы UPC и APC напрямую в одном адаптере нельзя: у них разная геометрия, поэтому между волокнами остается зазор, потери резко растут, а полировка может повредиться. Гибридный патч-корд делает этот переход внутри самой линии, без лишнего соединения.

Подойдет ли этот патч-корд для GPON-сети?

По волокну — да: G.652.D является стандартным одномодовым волокном для PON-сетей. Главное, чтобы тип коннекторов совпал с портами на обоих концах — SC/APC с боксом или разветвителем, SC/UPC с абонентским устройством, или наоборот.
