Оптическая муфта Merlion ML-OP-F108H-24C, герметичная, 3 ввода, до 24 сварок, до 2 кассет, PP

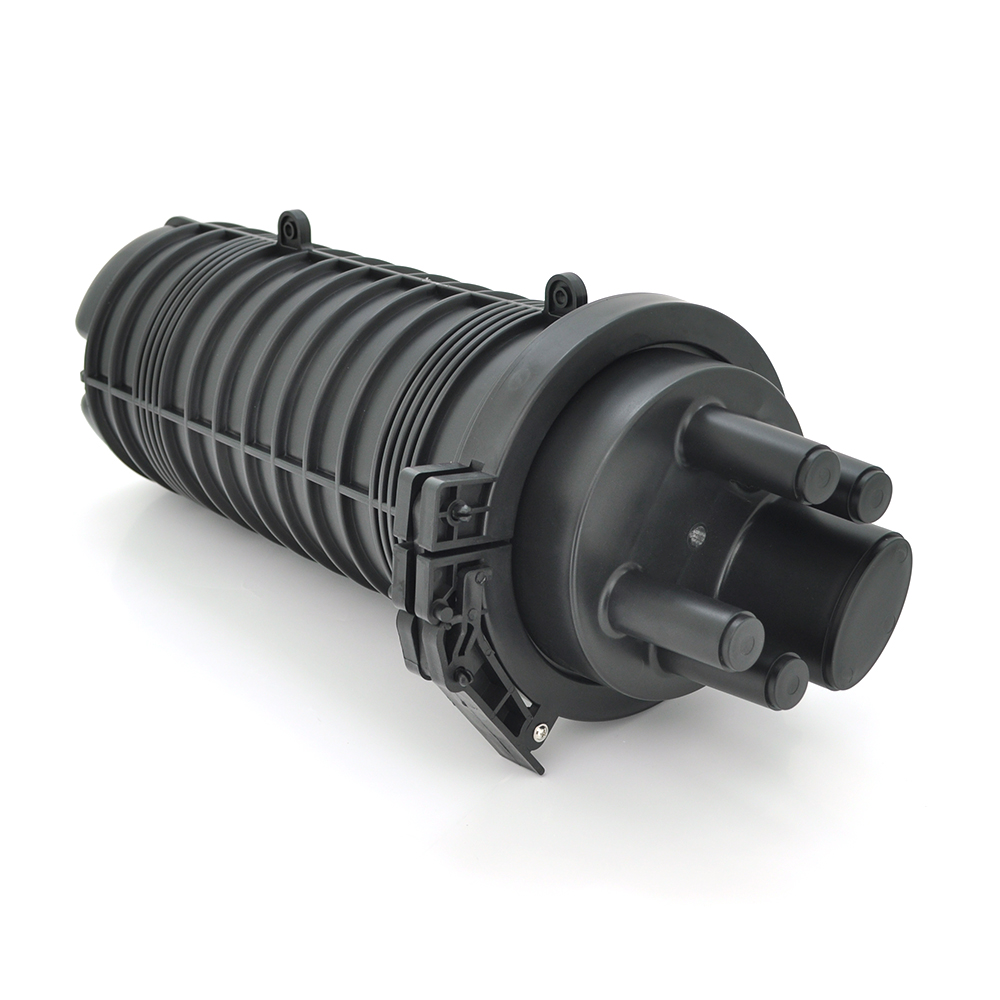

Merlion ML-OP-F108H-24C — компактный герметичный узел для Т-образного разветвления оптики: один кабель входит, два выходят. Так выглядит типичная точка на перекрестке улиц частного сектора или место, где от распределительного кабеля квартала отходит линия к отдельной многоэтажке. До 24 сварок и двух сплайс-кассет хватает, чтобы соединить волокна обоих направлений и оставить запас на будущее. Корпус — полипропилен, размеры 480×210×180 мм.

Возможности

• Три ввода по схеме «вход — два выхода» — разветвление линии на два направления в одной точке.
• До 24 сварок — подходит для 24-волоконного кабеля или для двух ответвлений по 12 волокон.

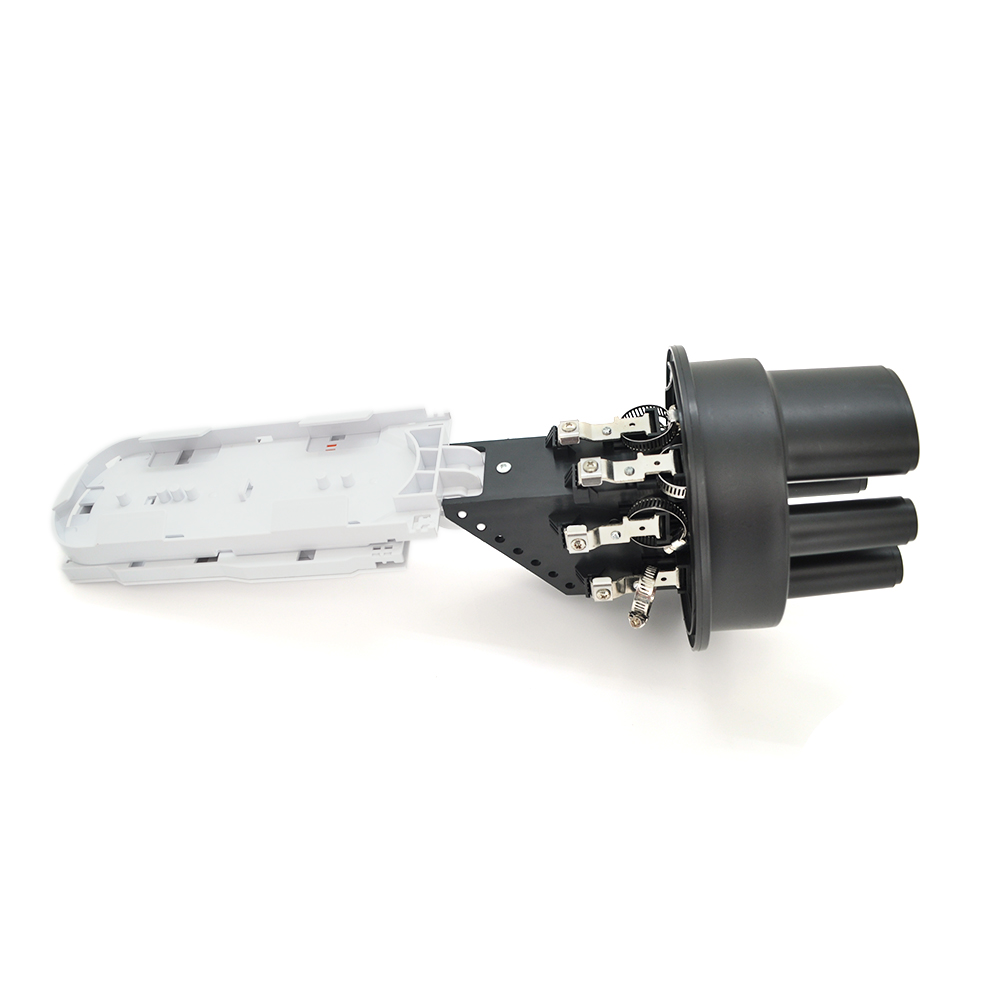

• До двух сплайс-кассет — по кассете на каждое направление, без перекрещивания волокон разных линий.
• Герметичный корпус — для установки вне помещений, где соединения должны быть защищены от влаги и пыли.
• Полипропилен (PP) — пластик, устойчивый к влаге и многим химическим веществам.
• Габариты 480×210×180 мм — пригодятся, чтобы заранее спланировать место под муфту и запас кабеля.

Где применяют

• Разветвление распределительной линии на перекрестках и поворотах улиц частной застройки.
• Заведение оптики в отдельный многоквартирный дом от кабеля, проходящего через квартал.
• Небольшие узлы с резервом — часть вместимости используют сразу, остальное оставляют под расширение сети.
• Ремонт 24-волоконного кабеля с одним свободным вводом под будущее ответвление.

Характеристики

Вопросы и ответы

Как организовать разветвление в этой муфте?

Входящий кабель заводят в один ввод, кабели двух направлений — в два других. Волокна каждого направления удобно сваривать и укладывать в отдельную кассету — тогда работы на одной линии не затрагивают другую.

Чем ML-OP-F108H-24C отличается от ML-OP-F108H-12C?

Обе муфты имеют три ввода и до двух кассет. Разница — во вместимости (24 сварки против 12) и в размерах: 480×210×180 мм против 470×220×160 мм. Версия на 24 сварки практичнее, если сеть планируют расширять или кабель 24-волоконный.

Сколько абонентов можно подключить через эту муфту?

Это зависит от архитектуры сети. При подключении «точка — точка» каждый абонент занимает отдельное волокно, а в сетях PON одно волокно через оптический сплиттер обслуживает группу абонентов. Сама муфта ограничивает только количество сварок — до 24.
