Герметичная оптическая муфта Merlion ML-OP-F106M-96C, 6 вводов, до 4 кассет, до 96 сварок, PP

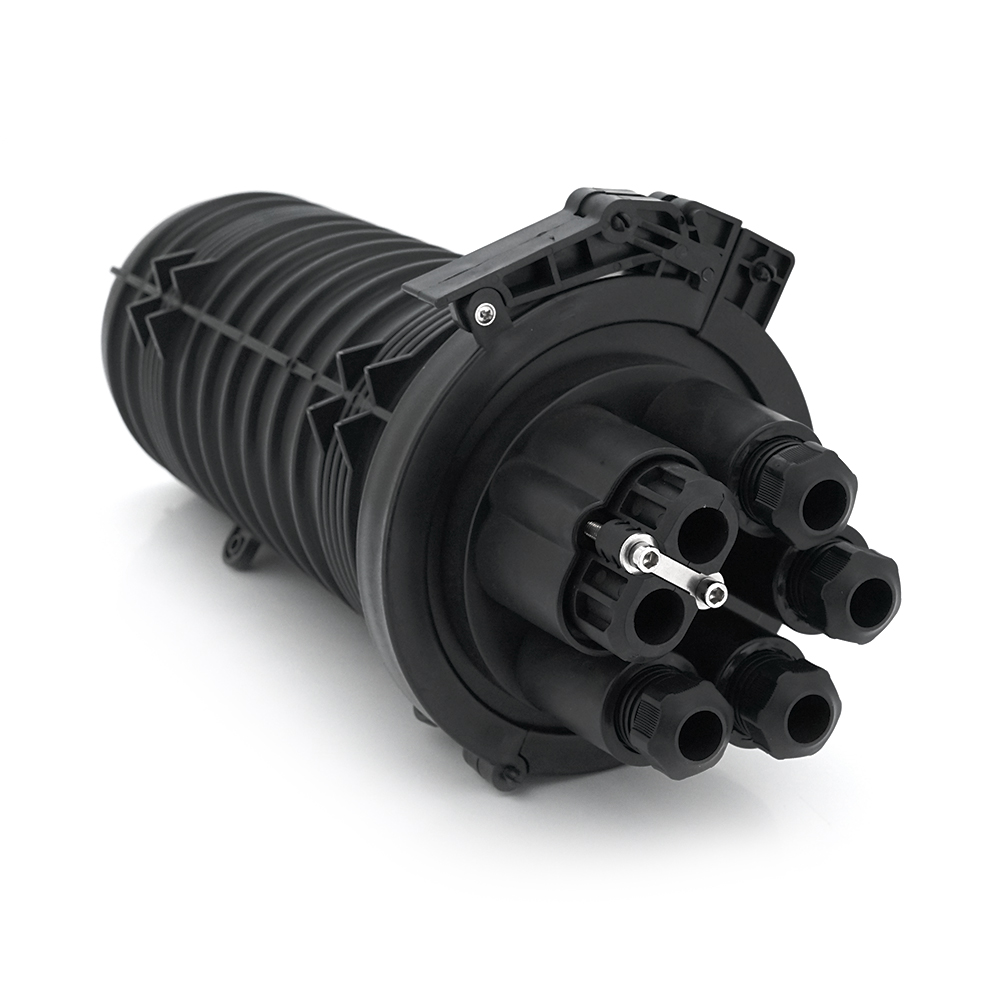

Merlion ML-OP-F106M-96C — герметичная муфта для сварных соединений оптических волокон в точках, где линия расходится в нескольких направлениях. Шесть кабельных вводов позволяют собрать в одном корпусе входящий кабель и несколько распределительных ответвлений — именно так обычно строят оптические сети в кварталах частных домов и коттеджных городках. Внутри помещается до четырех сплайс-кассет и до 96 сварок, корпус выполнен из полипропилена.

Возможности

• 6 кабельных вводов — входящий кабель, его продолжение и несколько ответвлений на соседние улицы или группы домов собираются в одном узле.
• До 96 сварок — запас для распределительного узла, где часть волокон соединяют транзитом, а часть выводят на абонентские направления.

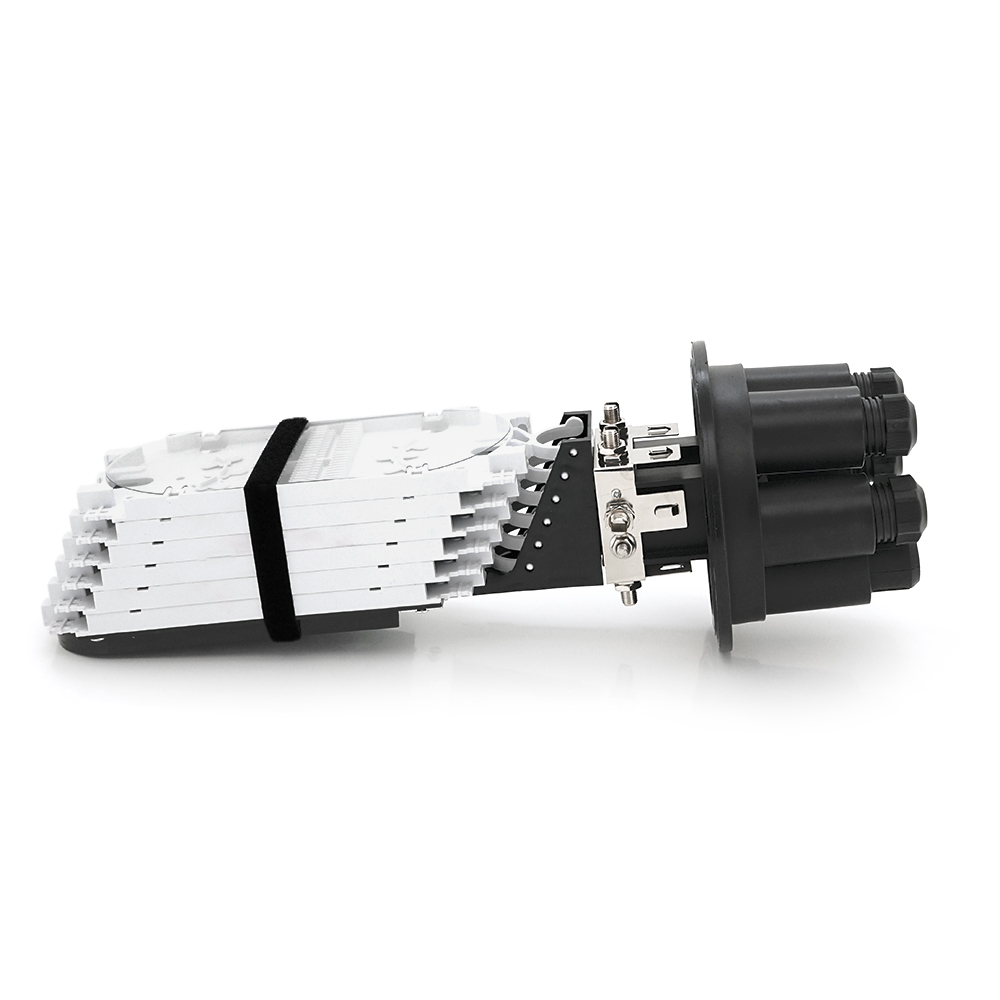

• До 4 сплайс-кассет — сварки удобно разложить по направлениям, чтобы при обслуживании не перебирать все волокна.
• Герметичный корпус защищает соединения от влаги и пыли, поэтому муфту размещают и вне отапливаемых помещений.
• Полипропилен (PP) — пластик, устойчивый к влаге и многим химическим веществам.
• Размеры 470×230×150 мм — учитывайте их при выборе места установки вместе с технологическим запасом кабеля.

Где применяют

• Распределительные узлы в кварталах частной застройки и коттеджных городках, где от одной линии расходятся кабели на несколько улиц.
• Абонентские сети FTTH/PON интернет-провайдеров — точки, в которых распределительный кабель делят на направления к домам.
• Оптические линии видеонаблюдения и контроля доступа на территории коттеджного городка — к КПП, шлагбаумам, домику охраны.
• Ремонт линии, когда в месте повреждения сходятся несколько кабелей и все соединения нужно восстановить в одном корпусе.

Характеристики

Вопросы и ответы

Сколько ответвлений можно сделать из этой муфты?

У муфты 6 кабельных вводов. Если заводить по одному кабелю во ввод и два ввода займут входящий кабель и его продолжение вдоль улицы, на ответвления остается четыре. Когда линия на муфте заканчивается, ответвлений может быть пять.

Как оценить, хватит ли 96 сварок?

Посчитайте все волокна, которые придется соединить: каждое транзитное волокно и каждое волокно, выведенное на ответвление, — это одна сварка. Заложите запас под будущие подключения: если расчет приближается к 96, разумнее выбрать муфту большей вместимости.

Зачем в муфте кассеты?

Сплайс-кассета удерживает сварки в защитных гильзах и запас волокна, уложенный с допустимым радиусом изгиба. Отдельная кассета для каждого направления упрощает обслуживание: при работах на одной улице соединения других направлений остаются нетронутыми.
