Оптическая муфта Merlion ML-OP-F106H-144C, герметичная, до 144 сварок, 5 вводов, до 6 кассет

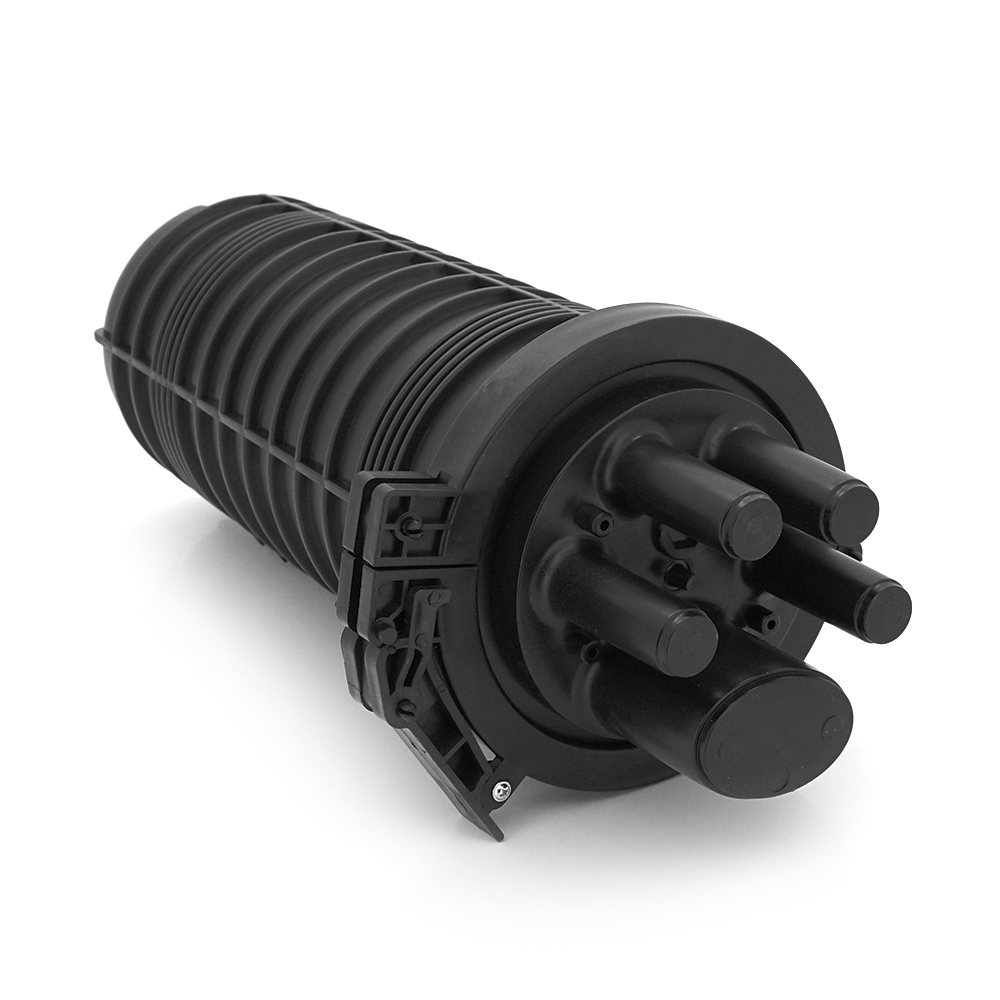

Merlion ML-OP-F106H-144C — муфта для магистралей высокой емкости: до 144 сварок, до шести сплайс-кассет и пять кабельных вводов. Она рассчитана на стыки многоволоконных кабелей городских колец и трасс между узлами агрегации, где в одной точке сваривают больше сотни волокон. Герметичный корпус из полипропилена имеет размеры 460×200×150 мм.

Возможности

• До 144 сварок — хватает, чтобы полностью соединить два 144-волоконных кабеля или развести магистраль такой емкости на несколько кабелей меньшей.

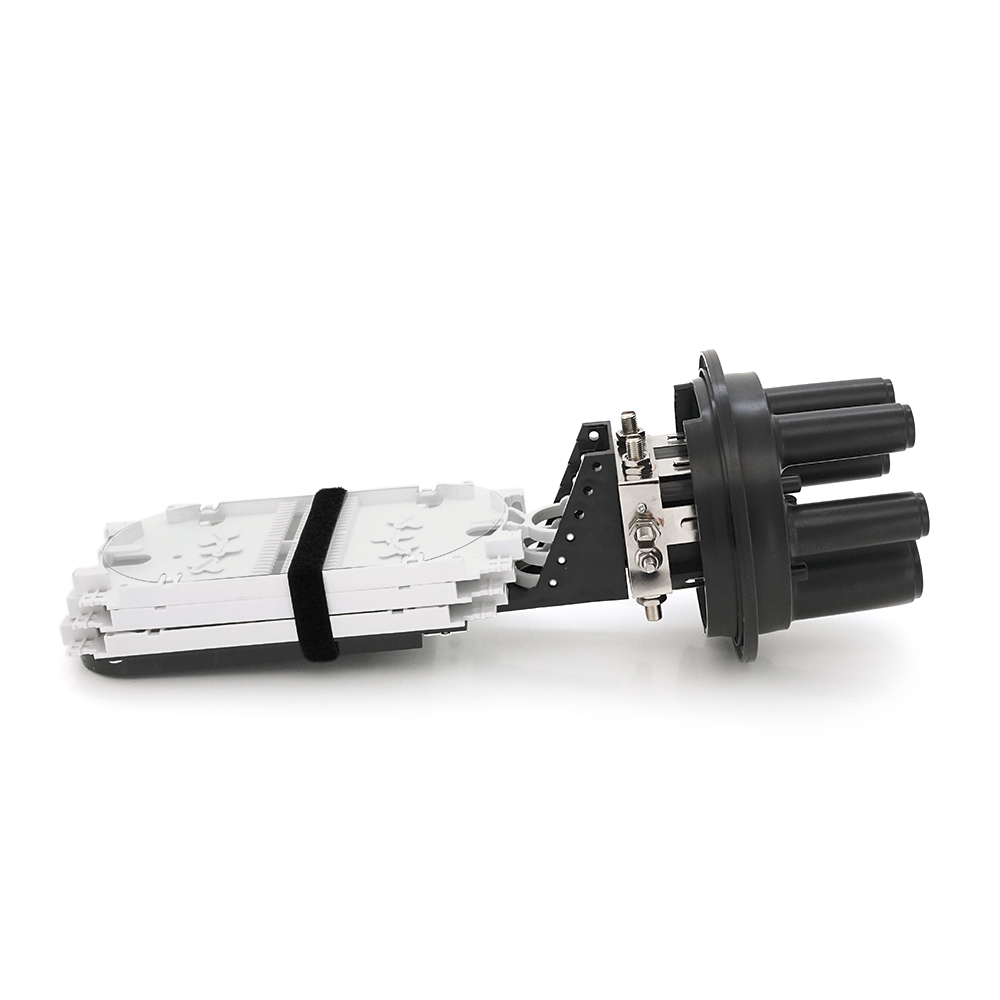

• До 6 сплайс-кассет — больше кассет означает больше отдельных групп волокон: удобно, когда волокна принадлежат разным направлениям, сервисам или арендаторам.
• 5 кабельных вводов — вход и продолжение магистрали плюс три кабеля ответвлений в одном узле.
• Запас для развития сети — если магистраль сегодня задействована частично, большая емкость муфты позволяет добавлять соединения по мере подключения новых узлов без замены корпуса.
• Герметичный корпус — защищает от влаги и пыли большое количество сварок, от которых зависит работа целого сегмента сети.
• Полипропилен, 460×200×150 мм — легкий корпус, габариты которого стоит учесть при планировании места в колодце или на опоре вместе с запасом кабеля.

Где применяют

• Городские магистральные кольца провайдеров и операторов связи.
• Узлы агрегации, где сходятся кабели нескольких районов.
• Магистрали между населенными пунктами, проложенные кабелями большой емкости.
• Сети, в которых часть волокон сдают в аренду другим операторам и каждому арендатору выделяют отдельную группу волокон.

Характеристики

Вопросы и ответы

Для каких кабелей подходит муфта на 144 сварки?

Для кабелей большой емкости — до 144 волокон — или для узла, где несколько кабелей в сумме дают до 144 соединений. Например, 144-волоконная магистраль, из которой 96 волокон сваривают с продолжением трассы, а 48 разводят на три ответвления по 16 волокон, займет всю емкость муфты.

Обязательно ли заполнять все шесть кассет сразу?

Нет. Шесть кассет — это максимальная вместимость муфты, а не обязательное количество. Кассеты заполняют по мере того, как свариваются новые волокна, поэтому будущие подключения можно выполнять без перекладки уже готовых соединений.

Почему при 144 сварках всего 5 вводов?

Емкость муфты рассчитана на волоконность кабелей, а не на их количество: на магистралях кабелей в точке немного, но каждый содержит много волокон. Пять вводов соответствуют схеме «магистраль на вход и выход плюс три ответвления», а для распределительных узлов с множеством небольших кабелей подходят муфты с большим числом вводов.
