Оптическая муфта Merlion ML-OP-F103H-96C, герметичная, до 96 сварок, 5 вводов, до 4 кассет

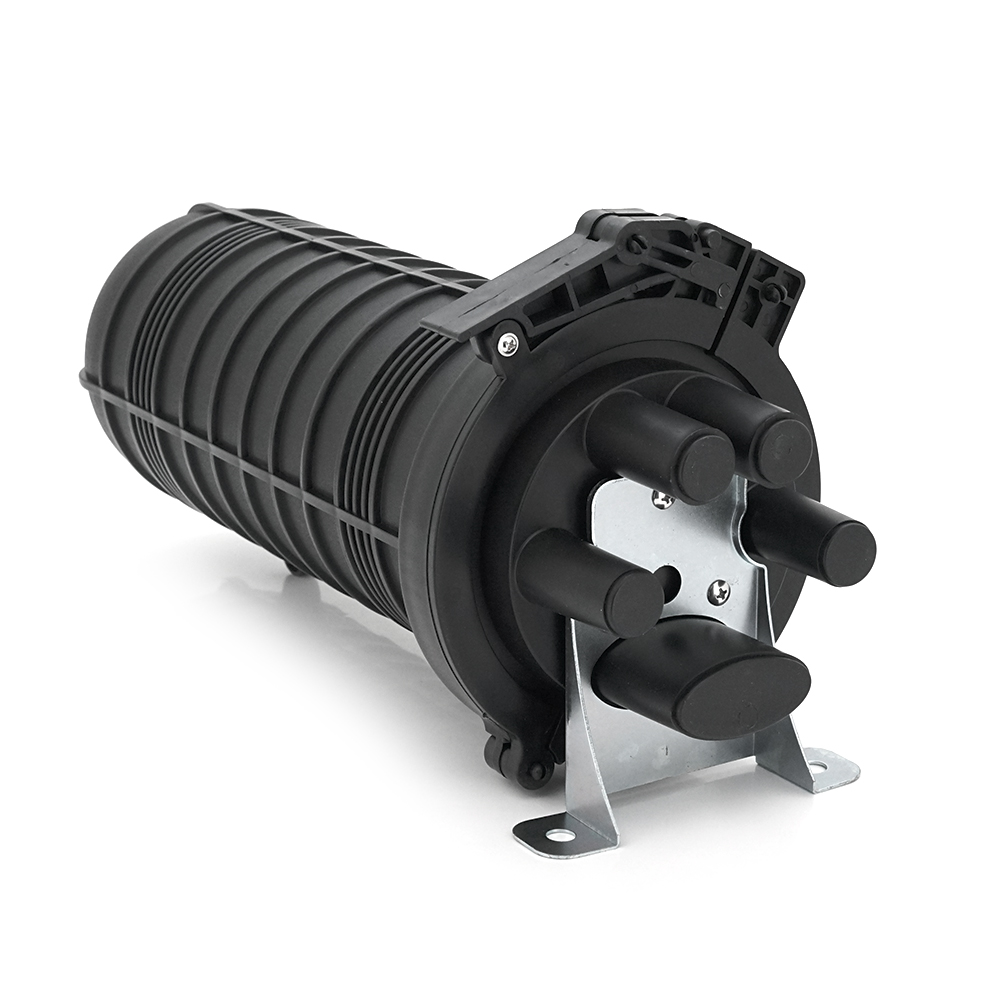

Merlion ML-OP-F103H-96C — муфта для узлов, где магистраль провайдера встречается с распределительной сетью. Она вмещает до 96 сварок и имеет пять кабельных вводов: многоволоконный кабель заходит в муфту и идет дальше, а три ввода остаются для кабелей, расходящихся по району. Волокна раскладываются максимум на четыре сплайс-кассеты, корпус герметичный, из полипропилена, 410×200×150 мм.

Возможности

• До 96 сварных соединений — емкость для узла, где часть волокон магистрали идет дальше по трассе, а часть — в ответвления.
• 5 вводов — вход и выход магистрали плюс три распределительных направления в одной муфте.

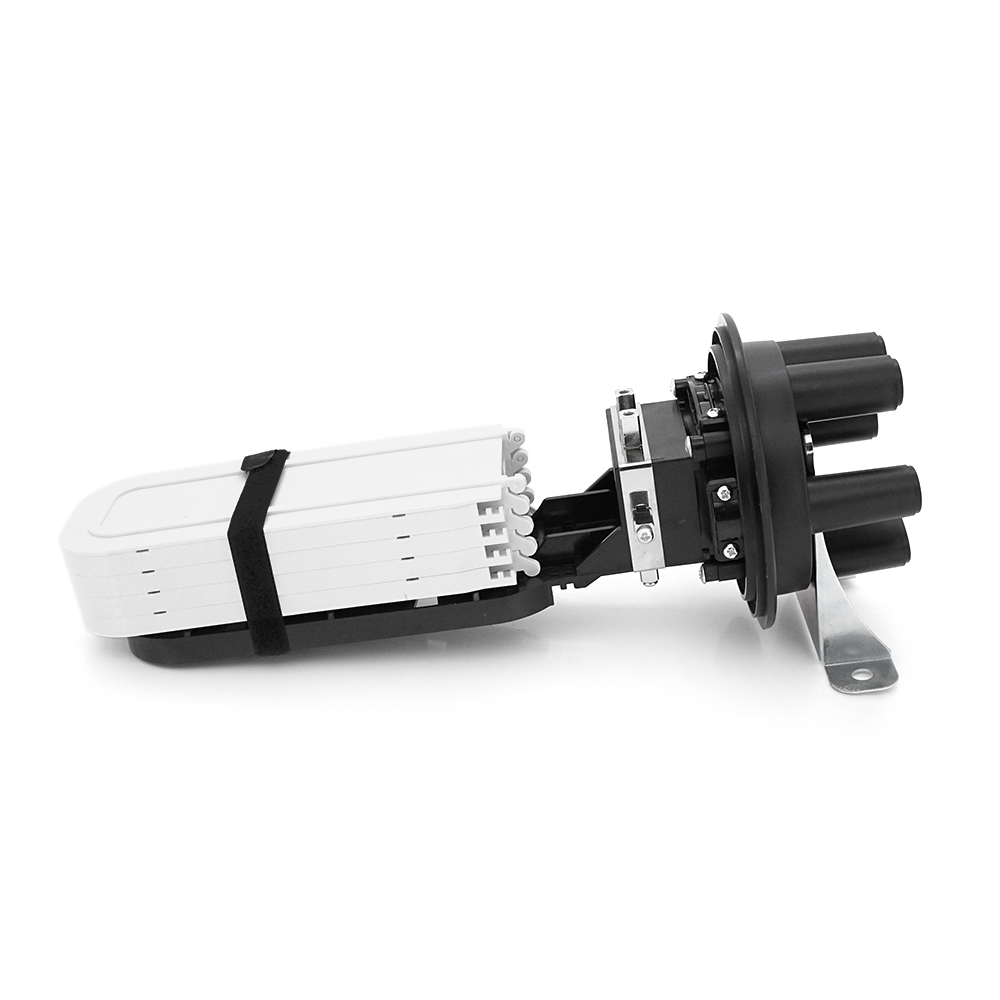

• До 4 сплайс-кассет — волокна, идущие по магистрали дальше, и волокна ответвлений можно держать на разных кассетах, чтобы работа с распределительной сетью не затрагивала магистральные соединения.
• Магистраль и распределение в одном корпусе — узел занимает одну муфту вместо двух, а значит, меньше места в колодце или на опоре и меньше корпусов, которые придется обслуживать.
• Герметичное исполнение — для узлов в кабельной канализации и на опорах, где сварные соединения нуждаются в защите от влаги.
• Корпус из PP — полипропилен легкий и химически стойкий, а размеры 410×200×150 мм позволяют заранее спланировать место в колодце или на опоре.

Где применяют

• Точки перехода с магистральной сети провайдера на распределительную в районе, поселке или промзоне.
• Узлы кольцевых магистралей, от которых отходят кабели к нескольким районам.
• Подключение крупных объектов — жилых комплексов, бизнес-центров — от магистрали, проходящей рядом.

Характеристики

Вопросы и ответы

Как посчитать нужное количество сварок?

Каждая сварка — это соединение двух волокон. Посчитайте, сколько волокон входящего кабеля будет соединено в муфте — с продолжением трассы и с кабелями ответвлений. Например, если из 96-волоконной магистрали 72 волокна свариваются с кабелем, идущим дальше, а 24 разводятся на три ответвления по 8 волокон, получается 96 сварок — ровно вместимость этой модели. Для будущих подключений желательно оставлять запас.

Чем ML-OP-F103H-96C отличается от ML-OP-F103H-48C?

Вводов (5) и кассет (до 4) у моделей одинаково, но эта вмещает вдвое больше сварок — до 96 против 48. Габариты тоже разные: 410×200×150 мм здесь и 410×210×120 мм у модели на 48 сварок. Для магистральных кабелей большой емкости нужна именно эта версия, а для распределительных линий на 48 волокон хватит меньшей.
