Оптическая муфта Merlion ML-OP-F101H-48C, герметичная, до 48 сварок, 4 ввода, до 4 кассет

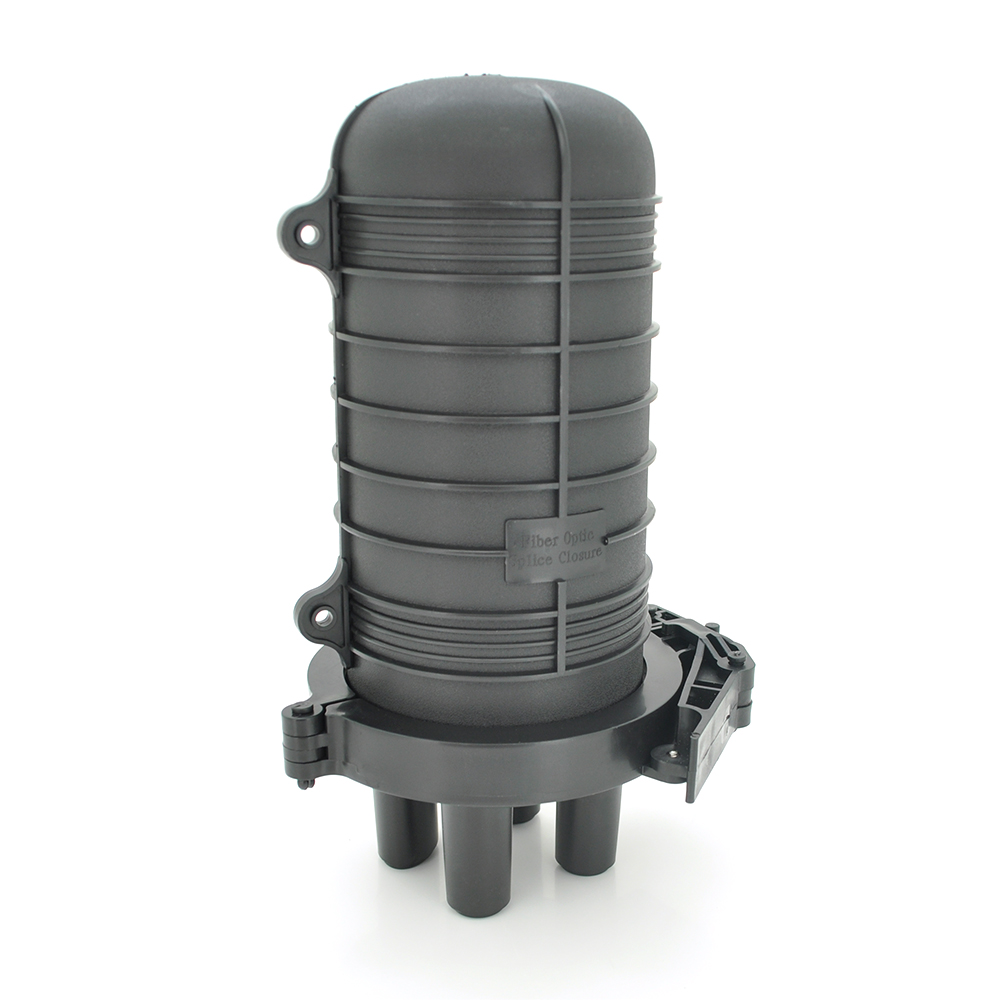

Merlion ML-OP-F101H-48C — герметичная муфта средней емкости для провайдерских линий на 48 волокон: от прямого соединения двух кабелей до точки, где от трассы отходят одно-два ответвления. Внутри помещается до четырех сплайс-кассет и до 48 сварок, для кабелей предусмотрено четыре ввода. Корпус изготовлен из полипропилена, его размеры — 300×200×130 мм.

Возможности

• Емкость до 48 сварок — рассчитана на кабели до 48 волокон; на линии с 24-волоконным кабелем половина емкости остается для будущих подключений.
• Четыре кабельных ввода — хватает для прямого соединения с двумя запасными вводами или для линии, идущей дальше, с двумя ответвлениями.

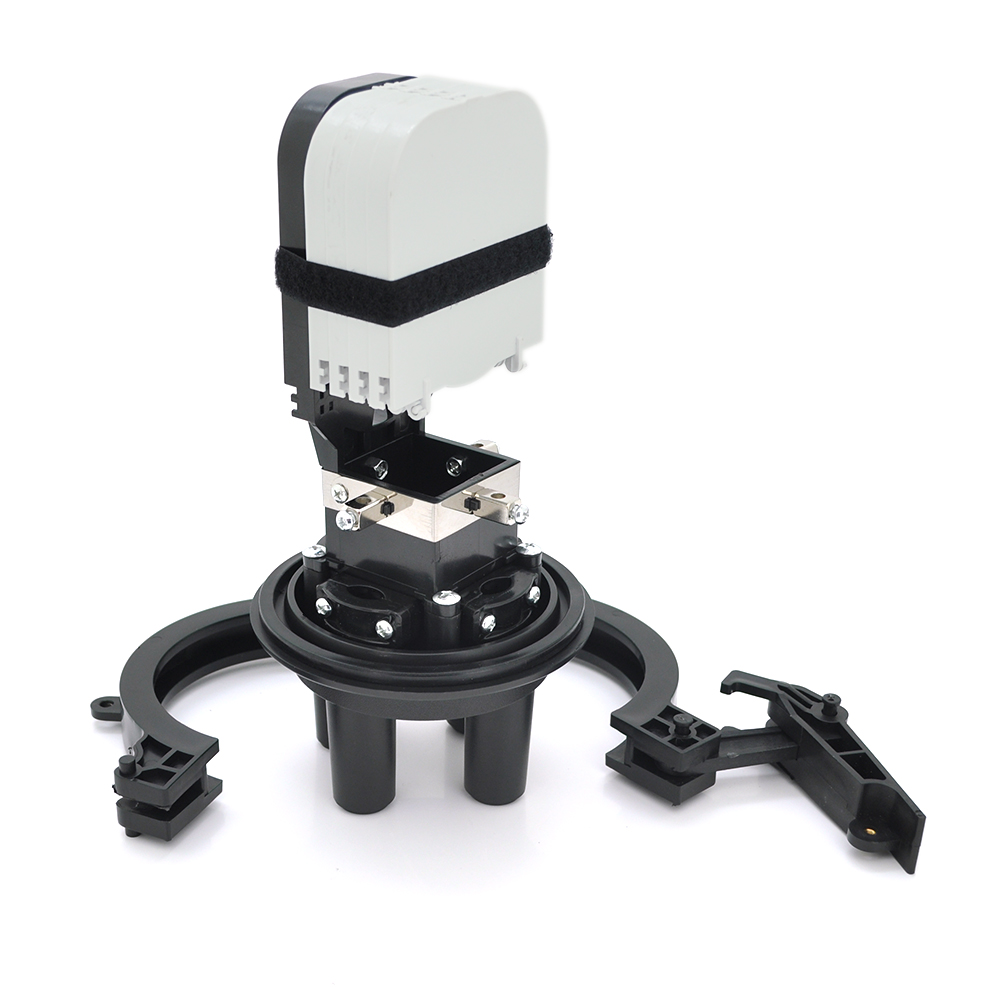

• Сплайс-кассеты, до 4 штук — удерживают сварные соединения в защитных гильзах и запас волокна, уложенный без резких изгибов.
• Корпус из полипропилена — PP практически не впитывает влагу и стоек ко многим химическим веществам, поэтому это распространенный материал для изделий, работающих на улице.
• Герметичность — корпус защищает соединения от влаги и пыли, а это главное требование к муфтам, которые стоят вне помещений.

Где применяют

• Распределительные линии провайдера на 24–48 волокон вдоль улиц и жилых кварталов.
• Соединение двух отрезков 48-волоконного кабеля после прокладки или ремонта трассы.
• Ответвление к многоквартирному дому, бизнес-центру или узлу доступа от кабеля, проходящего рядом.

Характеристики

Вопросы и ответы

Зачем в муфте сплайс-кассеты?

Кассета — это лоток, в котором фиксируются сварные соединения в защитных гильзах и укладывается запас волокна с безопасным радиусом изгиба. Раскладка волокон по кассетам позволяет позже открыть одну кассету и работать с нужными волокнами, не затрагивая соседние. Эта муфта вмещает до четырех кассет с общей емкостью до 48 сварок.

Сколько ответвлений можно сделать?

Вводов четыре. Если кабель идет дальше по трассе, два ввода занимает он сам, и для ответвлений остаются два. В конечной точке линии, где продолжения нет, — три. В обоих случаях все соединения вместе должны уместиться в 48 сварок.

Как понять, что 48 сварок хватит?

Посмотрите на количество волокон в кабеле, который заходит в муфту. Если в нем до 48 волокон, все они поместятся даже тогда, когда свариваются полностью. Если кабель большей емкости или в точке сходятся несколько кабелей с суммарно большим количеством волокон для сварки, нужна муфта на 96 сварок.
