Оптическая муфта Merlion ML-OP-F001H-96C, герметичная, до 96 сварок, 4 ввода, до 4 кассет

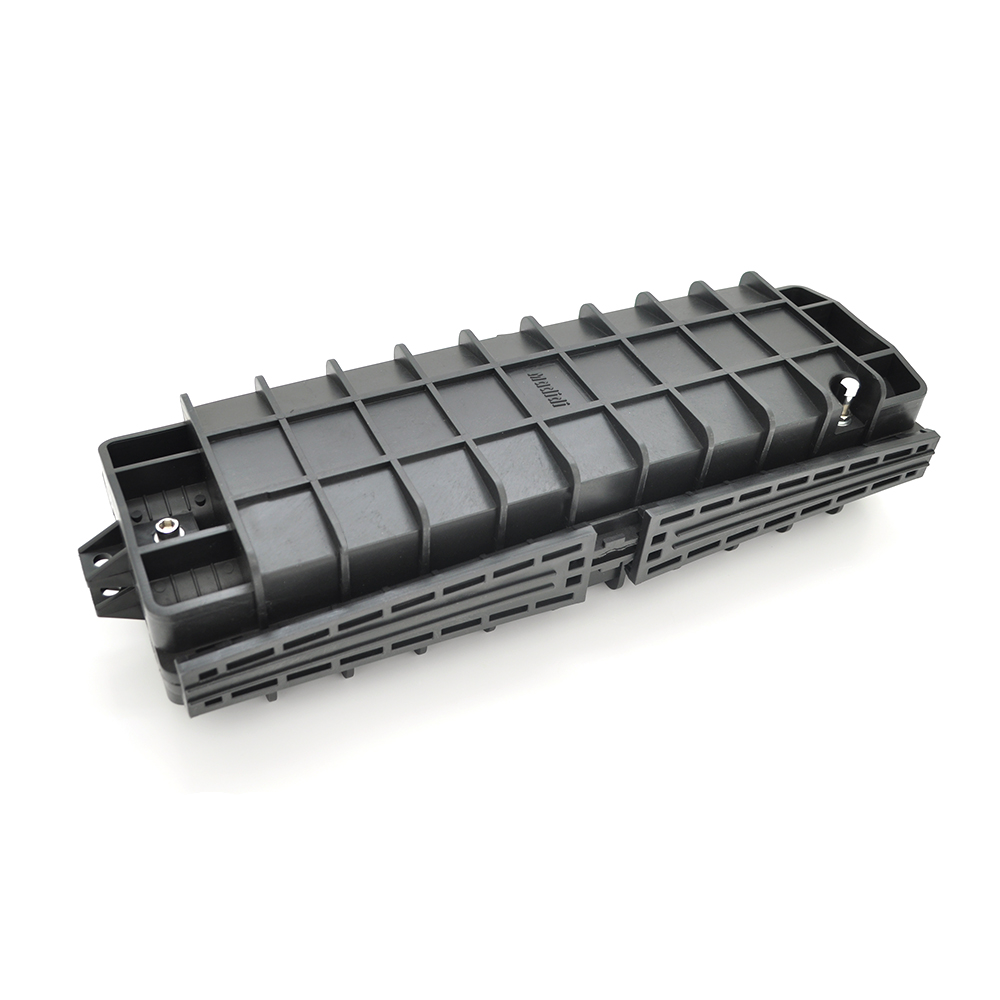

Merlion ML-OP-F001H-96C — герметичная муфта для магистральных участков оптической сети, где в одной точке нужно сварить многоволоконные кабели провайдера. Она вмещает до четырех сплайс-кассет и до 96 сварных соединений, а кабели заводятся через четыре ввода. Корпус вытянутый и сравнительно узкий — 470×160×100 мм, материал обозначен как PP+GF, то есть полипропилен, армированный стекловолокном.

Возможности

• До 96 сварок — емкости хватает, чтобы полностью соединить два 96-волоконных кабеля: каждое волокно одного кабеля сваривается с соответствующим волокном другого.

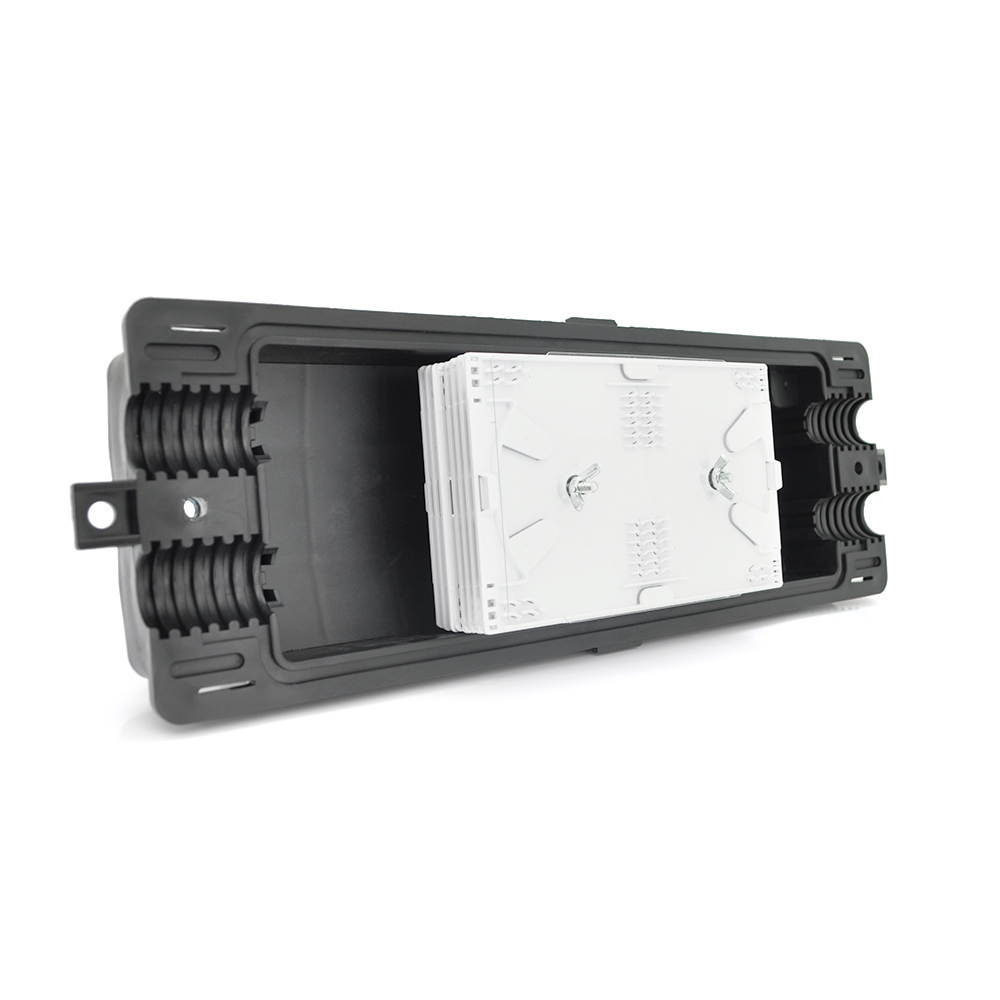

• До 4 сплайс-кассет — волокна раскладываются группами, поэтому при ремонте можно открыть только нужную кассету, не затрагивая остальные соединения.
• 4 кабельных ввода — два занимает магистраль, которая входит и выходит, еще два остаются для ответвления или резервного кабеля.
• Герметичный корпус — закрывает сварные соединения от влаги и пыли, что критично для муфт в колодцах кабельной канализации и на опорах.
• Материал PP+GF — полипропилен с наполнением стекловолокном, как правило, жестче обычного и меньше деформируется, поэтому корпус стабильнее держит форму.
• Узкий корпус 470×160×100 мм — вытянутую муфту проще разместить вдоль кабеля там, где места мало, например в тесном колодце.

Где применяют

• Ремонтные вставки на поврежденных магистралях — две муфты и отрезок нового кабеля вместо поврежденного участка.
• Перекладка участков магистрали при строительстве дорог или реконструкции кабельной канализации.
• Стыки магистральных кабелей в тесных колодцах городской кабельной канализации.
• Выделение части волокон магистрали на новый узел или район.

Характеристики

Вопросы и ответы

Хватит ли 96 сварок, чтобы соединить два кабеля по 96 волокон?

Да. При прямом соединении каждое волокно одного кабеля сваривают с соответствующим волокном другого, поэтому для 96-волоконного кабеля нужно ровно 96 сварок — столько, сколько вмещает эта муфта. То есть на таком стыке емкость используется полностью, и это стоит учесть, если позже в этой точке планируется подключать еще кабели.

Что означает материал PP+GF?

PP — полипропилен, GF — стекловолокно (glass fiber). Добавление стекловолокна в полипропилен, как правило, повышает жесткость пластика и уменьшает деформацию под нагрузкой и при перепадах температуры. Для муфты это означает более стабильную геометрию корпуса на уличных участках трассы.

Подойдет ли муфта для ремонта обрыва магистрали?

Да, это одно из типичных применений муфт такой емкости. Поврежденный участок вырезают, вместо него прокладывают вставку из нового кабеля, а на обоих концах ставят по муфте. Для кабеля на 96 волокон каждая из двух муфт примет все сварки своего стыка.
