Навесной бокс ABS Adal Pano 600×400×200 мм, IP65, прозрачная дверца, монтажная панель (144906)

Adal Pano 144906 — навесной бокс 600×400×200 мм для полноценного распределительного щита коттеджа или усадьбы с несколькими постройками. Высота 600 мм позволяет разложить аппараты рядами: учет и ввод вверху, групповые линии ниже, отдельно — переключение на резервное питание от генератора. Корпус из ABS-пластика с прозрачной дверцей имеет защиту IP65, ударопрочность IK10 и работает от −40 до +70 °C.

Возможности

• Высота 600 мм и ширина 400 мм — место для нескольких рядов модульных аппаратов с кабельными каналами между ними, чтобы щит оставался понятным и через годы
• Глубина 200 мм — запас для вводных аппаратов и пучков кабелей, которые сходятся от дома, гаража и хозяйственных построек

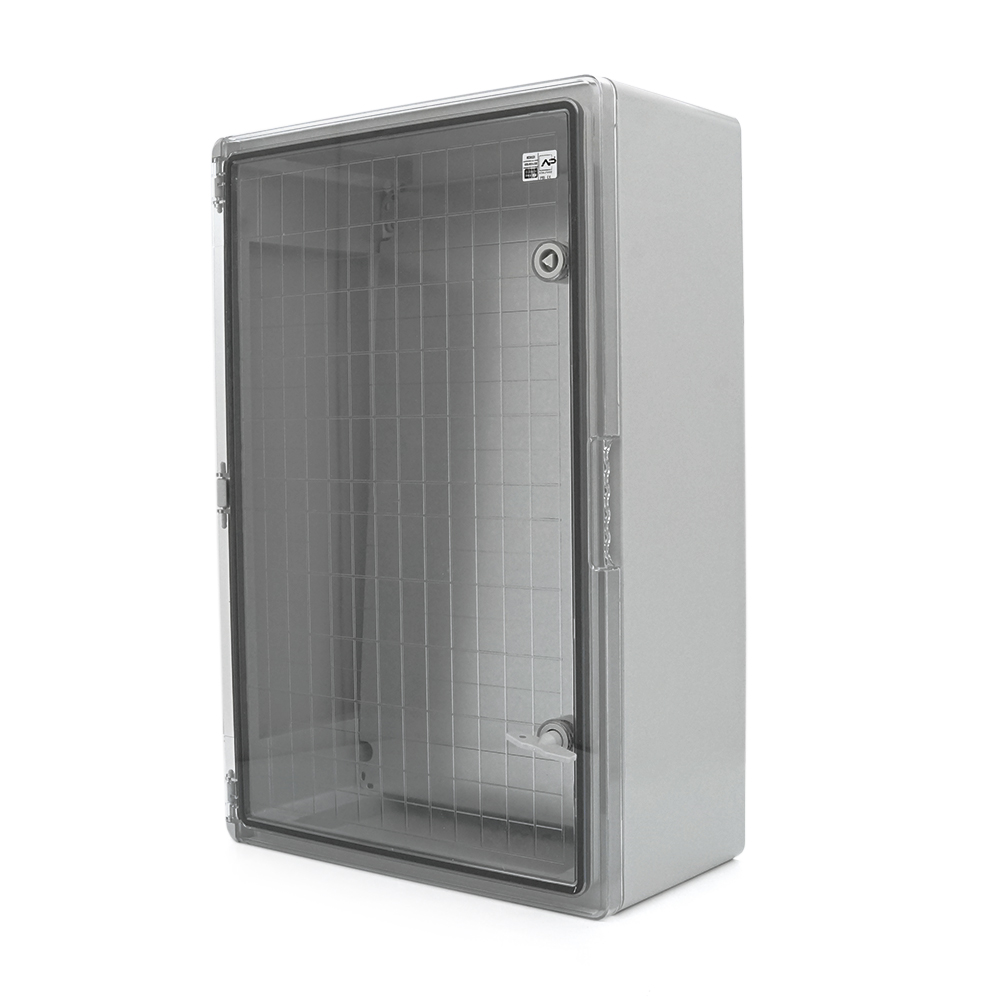

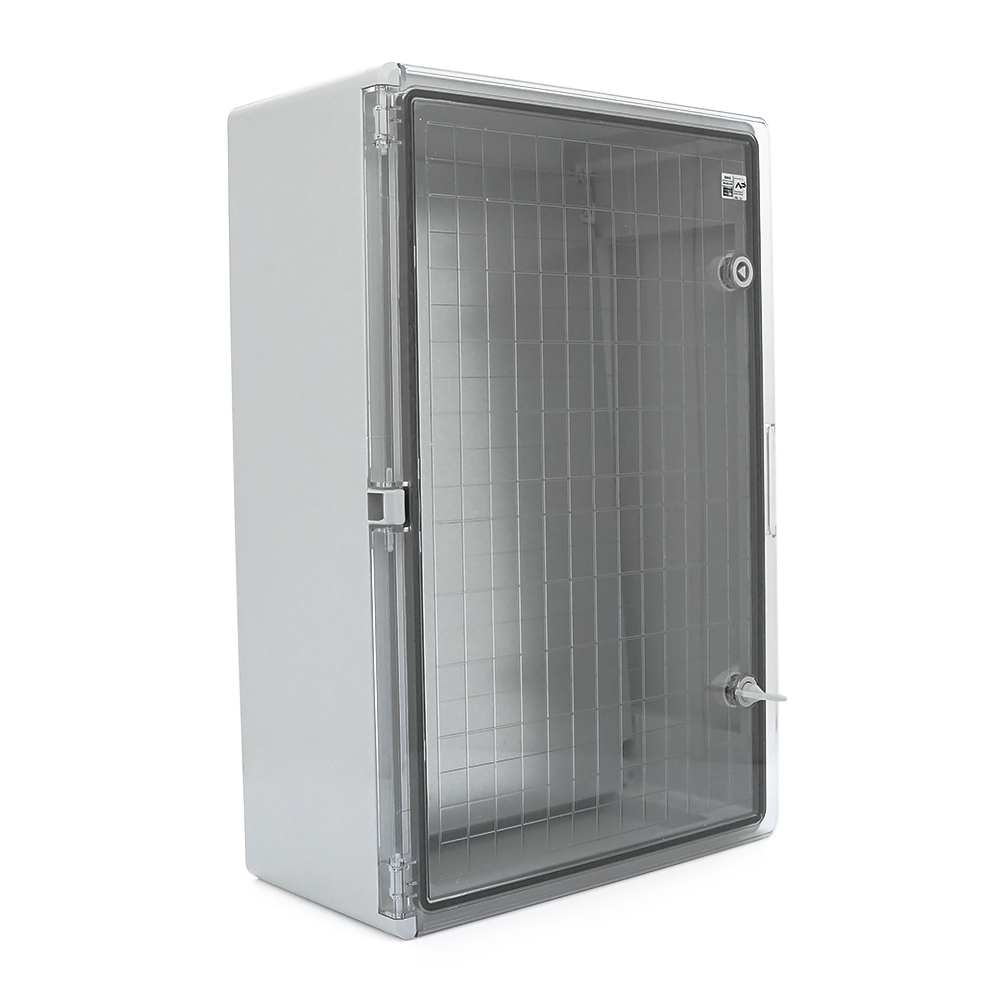

• Прозрачная поликарбонатная дверца — состояние всех групп и показания счетчика видны одним взглядом

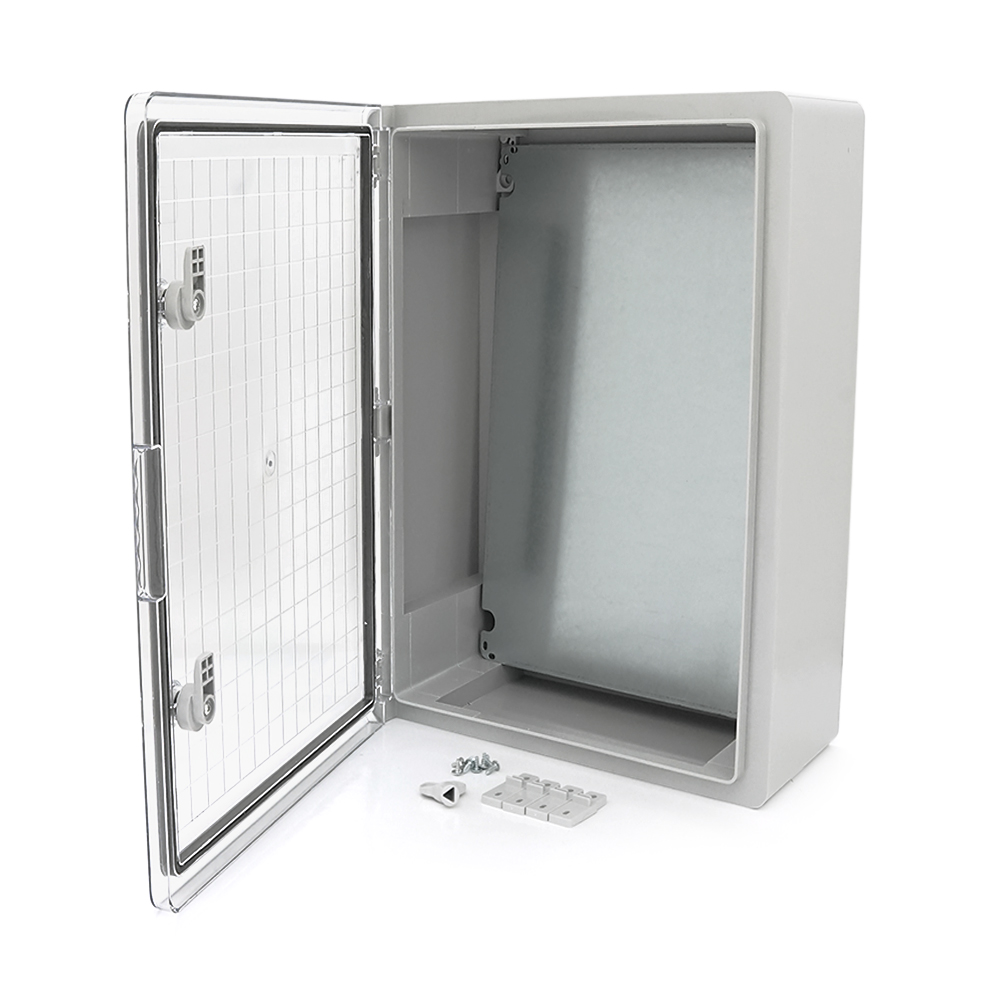

• Съемная панель из оцинкованной стали 1 мм — большой щит собирают и проверяют на столе, а не стоя у стены
• IP65 и IK10 — корпус защищен от пыли, струй воды и ударов в гараже, котельной или на фасаде
• ABS-пластик устойчив к UV-излучению, коррозии и плесени — щит не нужно красить, и он не ржавеет
• Ключ и четыре пластиковых кронштейна для монтажа на стену входят в комплект

Где применяют

• Главный щит коттеджа с большим количеством линий — освещение, розетки, кухня, бойлер, теплый пол
• Щит усадьбы, от которого питаются дом, гараж, баня, теплица и насос скважины
• Щит с переключателем сеть–генератор или вводом от солнечной станции, размещенный в гараже или котельной

Характеристики

Вопросы и ответы

Как спланировать щит с резервным питанием?

Аппараты резервного ввода — переключатель сеть–генератор или пару контакторов с блокировкой — обычно ставят рядом с вводным аппаратом, а линии, которые должны работать от генератора, выделяют в отдельную группу. Съемная монтажная панель позволяет разметить такую схему заранее. Суммарную ширину аппаратов в модулях сверьте с шириной панели и оставьте резерв.

Где лучше повесить большой щит?

Бокс навесной и крепится к стене четырьмя пластиковыми кронштейнами из комплекта. Выберите капитальную стену, подберите крепеж с учетом веса аппаратов и расположите щит на удобной для обслуживания высоте. В неотапливаемом гараже или котельной корпус работает в диапазоне −40…+70 °C и не боится влаги и пыли.

Как не запутаться в большом щите?

Подпишите каждый автомат и УЗО названием линии, а однолинейную схему щита храните рядом или внутри корпуса. Благодаря прозрачной дверце подписи читаются без открывания, так что даже тот, кто не собирал щит, быстро найдет отключившуюся линию.
