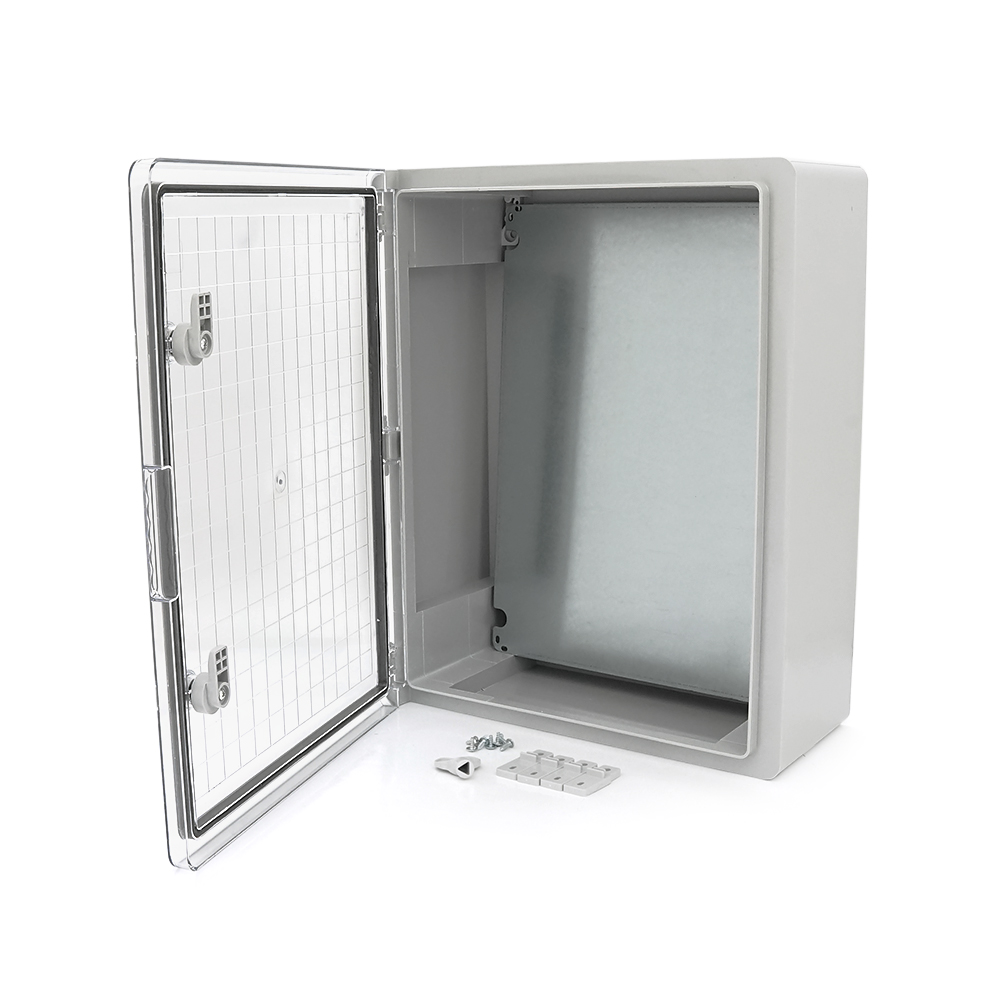

Навесной бокс ABS Adal Pano 500×400×240 мм, IP65, прозрачная дверца, монтажная панель (144987)

Adal Pano 144987 — бокс 500×400×240 мм с прозрачной поликарбонатной дверцей. Глубина 240 мм пригодится для щита частного дома, где кроме счетчика и автоматов работает автоматика: контакторы, реле времени, модули дистанционного управления и мониторинга потребления на DIN-рейке. Корпус из ABS-пластика класса IK10 защищен по IP65 и подходит для фасада, гаража или котельной.

Возможности

• Глубина 240 мм — пространство для аппаратов повышенной глубины, блоков питания и жгутов управляющих проводов
• Прозрачная дверца — индикаторы автоматики, табло счетчика и положение автоматов видны без открывания щита
• Уплотнитель из полиуретановой пены и защита IP65 — пыль и влага не добираются до электроники
• Съемная оцинкованная панель толщиной 1 мм — автоматику собирают, подключают и проверяют на столе
• ABS-пластик устойчив к ультрафиолету, коррозии и плесени, а класс IK10 защищает содержимое от ударов
• Рабочий диапазон −40…+70 °C — для неотапливаемых помещений и наружных стен
• Ключ и четыре пластиковых кронштейна для крепления к стене в комплекте

Где применяют

• Щит коттеджа с автоматикой — управление бойлером, теплым полом или уличным освещением по расписанию
• Щит со счетчиком и модулями мониторинга потребления, чтобы следить за расходом электроэнергии дома
• Щит управления насосами бассейна, полива или скважины на наружной стене

Характеристики

Вопросы и ответы

Видна ли сквозь дверцу индикация реле и таймеров?

Да, поликарбонатная дверца прозрачная, поэтому светодиоды контакторов и реле, табло счетчика и положение автоматов видны снаружи. Проверить, сработал ли таймер или не отключилась ли линия, можно, не открывая щит и не нарушая уплотнение.

Как развести силовые цепи и автоматику в одном щите?

Силовые линии и слаботочные цепи управления прокладывают отдельными кабельными каналами, а блоки питания и модули автоматики группируют в одной зоне монтажной панели. Глубина 240 мм позволяет уложить жгуты проводов так, чтобы они не давили на дверцу.

Можно ли установить щит в котельной?

Поставщик допускает установку в помещениях с высокой влажностью или запыленностью, а рабочий диапазон корпуса — от −40 до +70 °C. Размещайте бокс подальше от дымохода, горячих труб и мест, куда может попасть вода из предохранительного клапана котла.
