Навесной бокс ABS Adal Pano 400×300×220 мм, IP65, прозрачная дверца, монтажная панель (144903)

Бокс Adal Pano 144903 сочетает небольшой фасад 400×300 мм с глубиной 220 мм. Такой запас пригодится, когда на вводе в частный дом кроме счетчика ставят реле напряжения, ограничитель перенапряжения или контактор, а к клеммам подходит толстый вводной кабель. Прозрачная дверца из поликарбоната, защита IP65 и ударопрочность IK10 позволяют разместить щиток и в подвале, и на наружной стене.

Возможности

• Глубина 220 мм — дверца свободно закрывается над аппаратами, выступающими над DIN-рейкой, а вводной кабель большого сечения можно завести с плавным изгибом

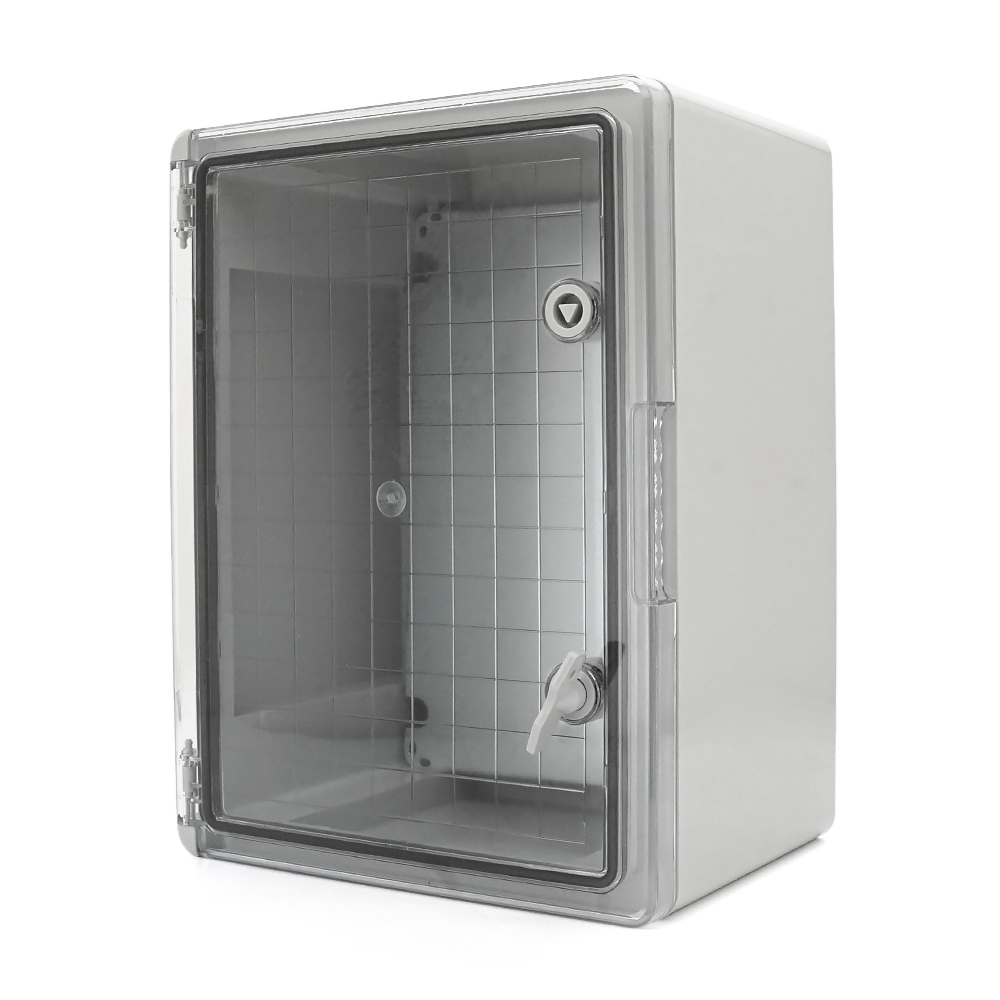

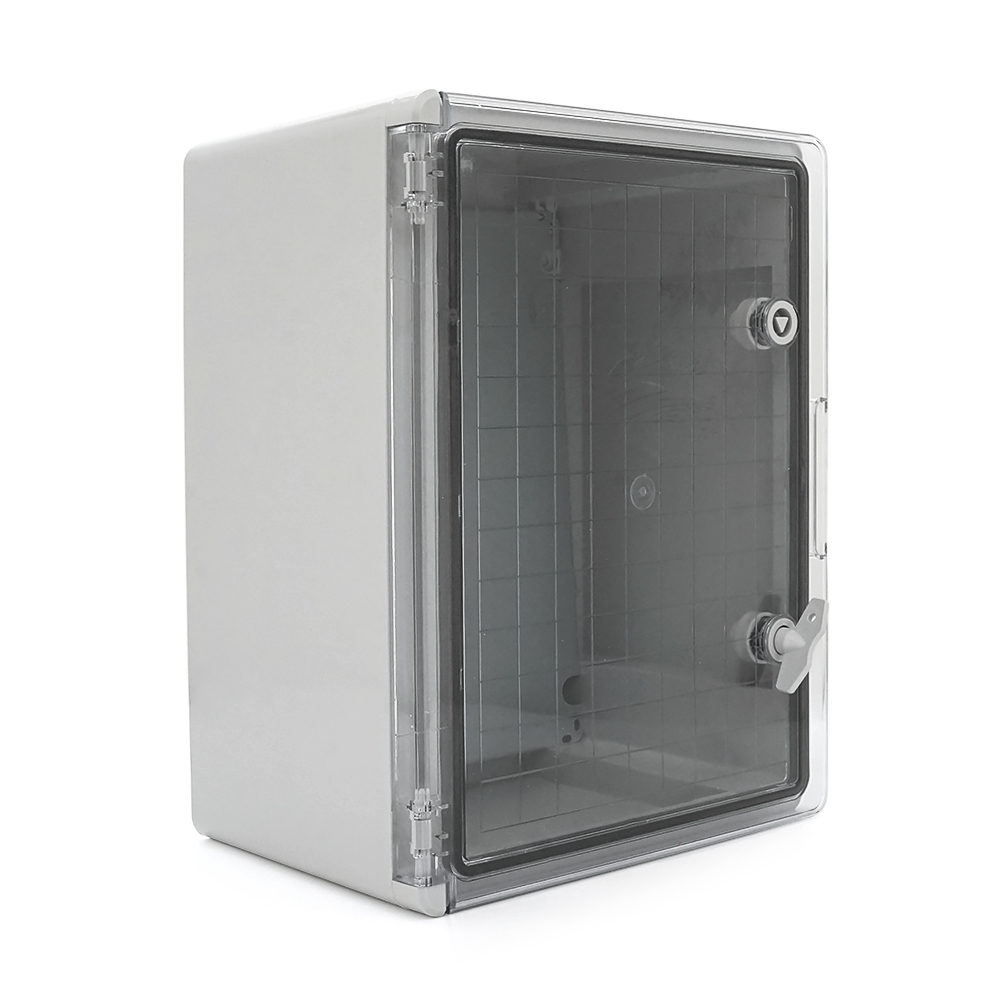

• Прозрачная дверца — табло реле напряжения и счетчика видно снаружи, поэтому причину отключения питания можно выяснить, не открывая щиток
• IP65 и уплотнитель из полиуретановой пены — пыль и вода не попадают к аппаратам во влажном подвале, погребе или на улице

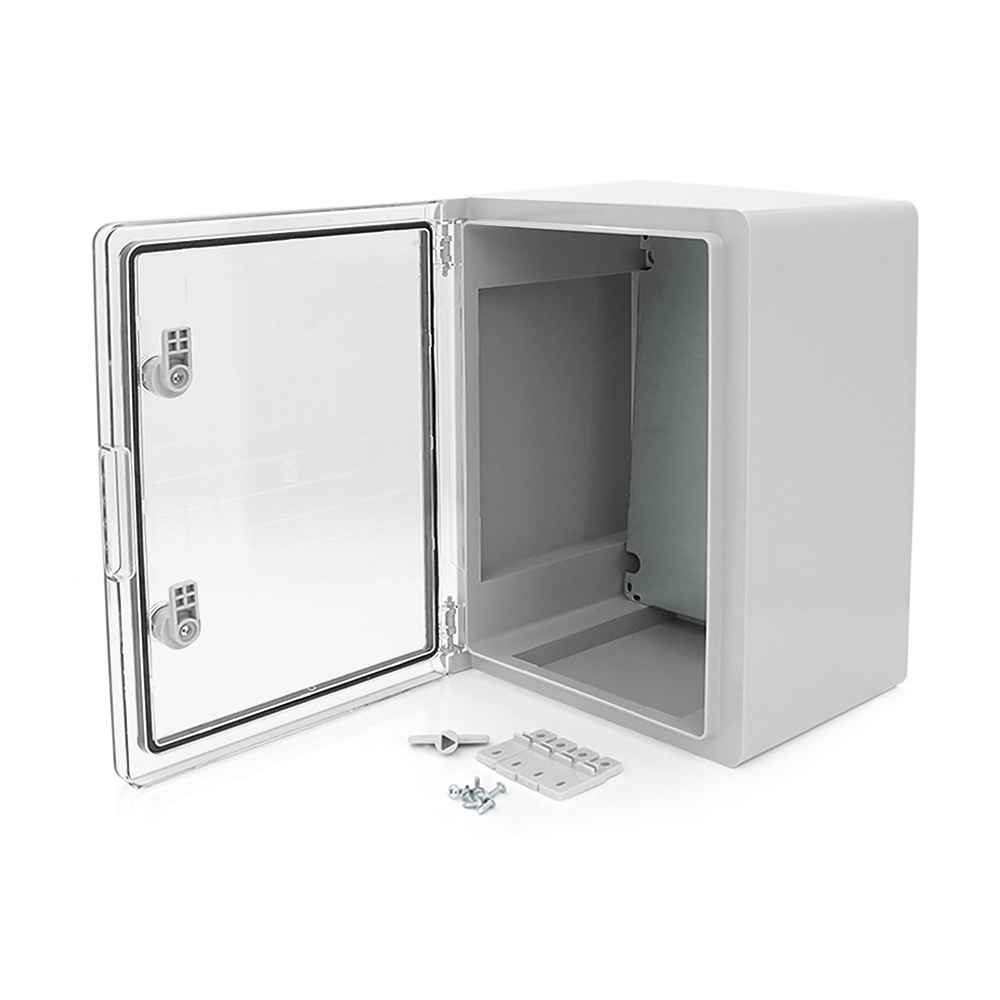

• Съемная панель из оцинкованной стали толщиной 1 мм — цинковое покрытие защищает ее от ржавчины во влажном помещении, а схему удобно собрать вне бокса
• Класс IK10 — корпус выдерживает удары, обычные для гаража или мастерской
• Рабочий диапазон −40…+70 °C — подходит для неотапливаемых помещений и фасадов

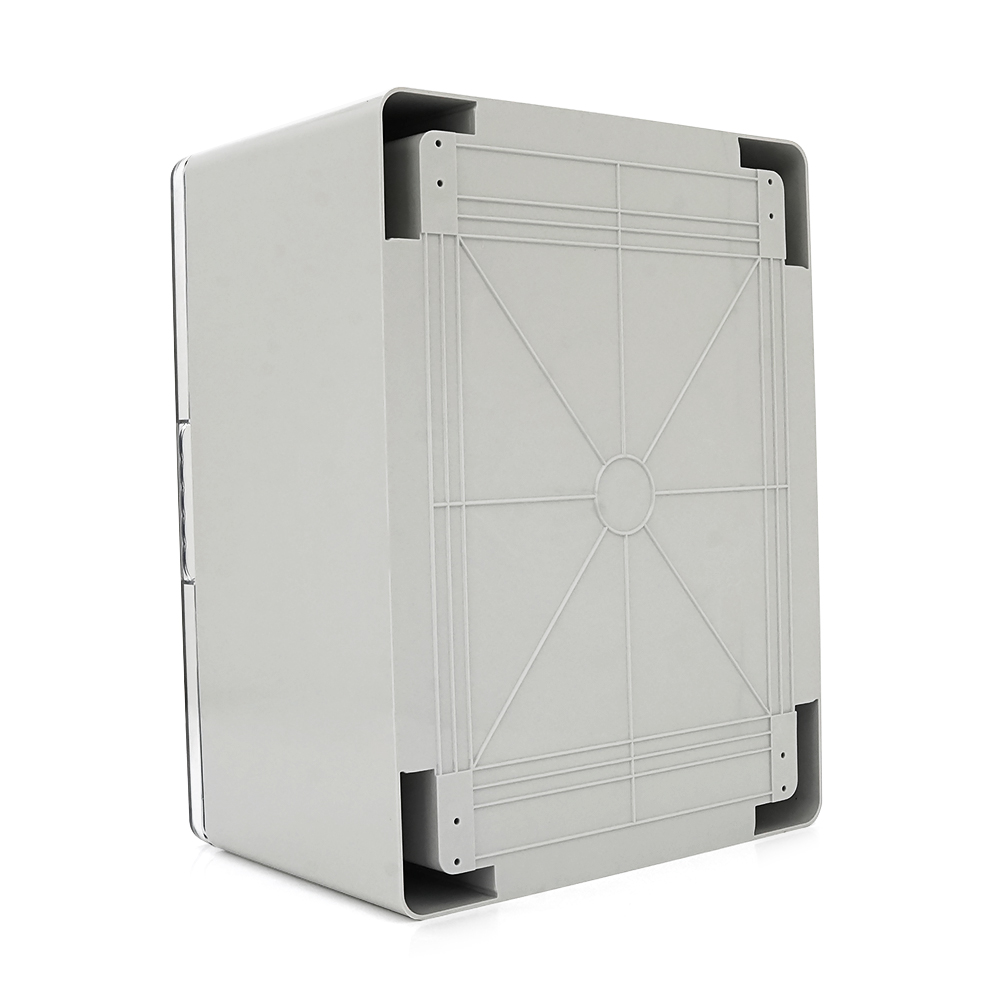

• В комплекте ключ и четыре пластиковых кронштейна для монтажа на стену

Где применяют

• Вводной щиток дома с реле контроля напряжения и защитой от импульсных перенапряжений — там, где в сети случаются скачки напряжения
• Щиток питания насоса скважины или станции водоснабжения в насосной или подвале
• Щиток гаража с отдельными линиями на розетки, автоматические ворота и освещение

Характеристики

Вопросы и ответы

Зачем выбирать бокс глубиной 220 мм?

От глубины зависит, закроется ли дверца над аппаратами и хватит ли места для кабелей. Реле напряжения, контакторы и счетчики с высокой клеммной крышкой требуют больше пространства, а толстый вводной кабель нельзя резко сгибать. Перед выбором сверьте глубину аппаратов по паспорту и оставьте запас.

Можно ли установить бокс во влажном подвале?

Да, поставщик прямо указывает, что бокс можно ставить в помещениях с высокой влажностью или значительным содержанием пыли. Этому способствуют защита IP65, уплотнитель из полиуретановой пены и устойчивость корпуса к плесени. Кабельные вводы тоже должны быть герметичными, иначе реальная степень защиты щитка снизится.

Нужно ли заземлять монтажную панель?

Панель сделана из оцинкованной стали, поэтому по общим правилам электромонтажа ее подключают к защитному проводнику PE. Сам корпус из ABS-пластика ток не проводит.
