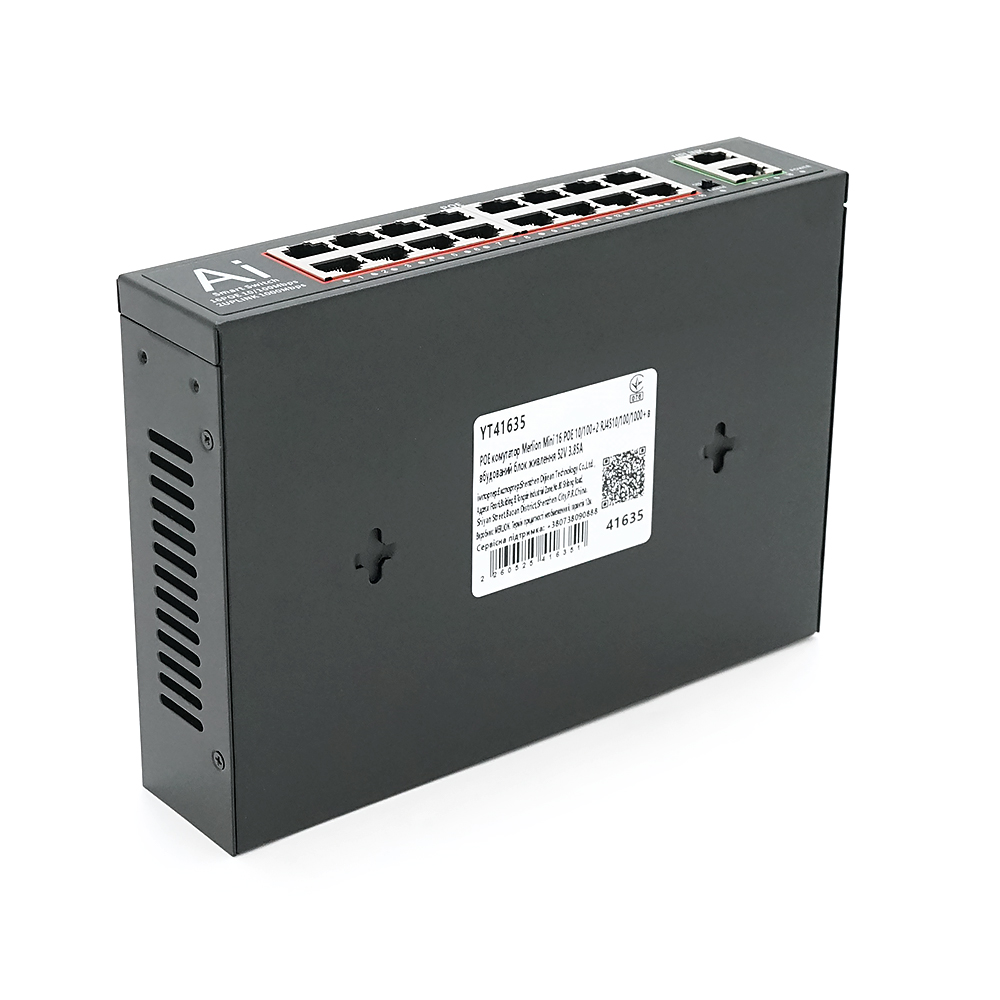

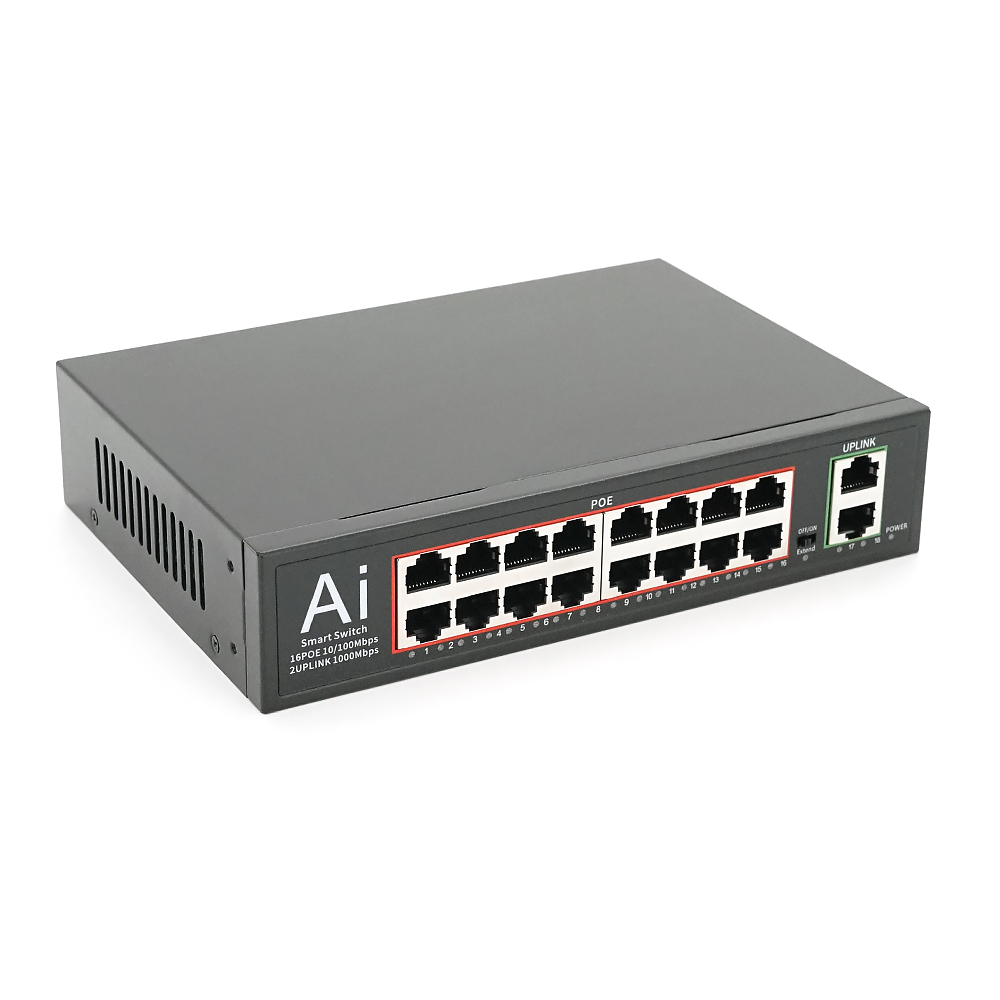

PoE-комутатор Merlion Mini YT41635, 16 портів PoE 100 Мбіт/с, 2 uplink 1000 Мбіт/с, вбудоване живлення 52 В

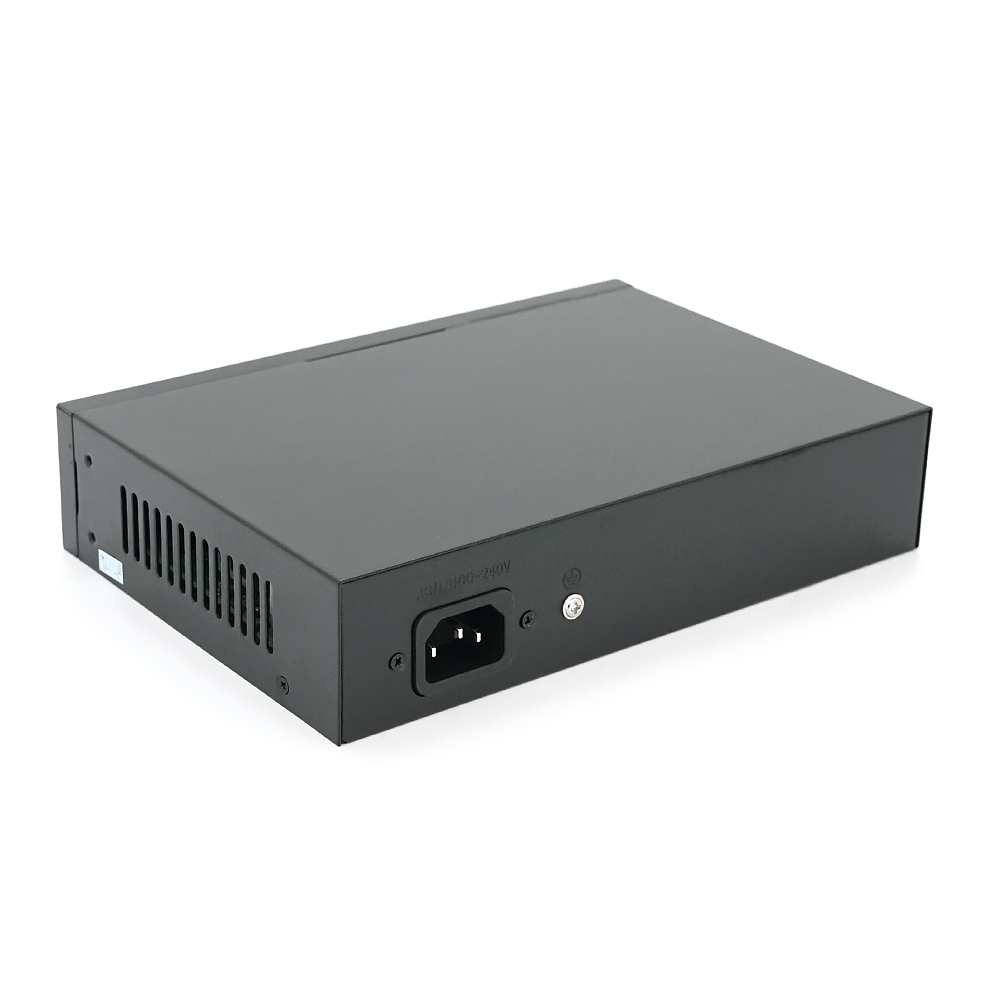

Merlion Mini YT41635 розрахований на склади, логістичні термінали й виробничі цехи, де камер багато й кожна стоїть окремо — над воротами, на рампі, у проході між стелажами. Шістнадцять портів PoE подають на камери живлення тим самим кабелем, яким іде відео, тож тягнути електрику до кожної точки не доводиться. Два гігабітні uplink під’єднують вузол до реєстратора та мережі офісу складу, а блок живлення 52 В / 3,85 А вбудовано в корпус.

Можливості

• 16 ліній PoE в одному вузлі — ворота, рампи, проходи й зону відвантаження можна підключити до однієї шафи, не дроблячи систему на кілька дрібних комутаторів.
• 15,4 / 30 Вт на порт — запас для вуличних камер над воротами, які вночі вмикають ІЧ-підсвічування й споживають більше, ніж удень.
• Другий гігабітний uplink — перший порт займає реєстратор, а другий зручно віддати під комп’ютер на посту охорони чи з’єднання з мережею складського офісу.
• Store-and-forward — далі пересилаються лише кадри, що пройшли перевірку цілісності; це корисно на довгих трасах уздовж цеху, де кабель іде поруч із силовими лініями.
• Матриця 8,8 Гбіт/с — з запасом перекриває сумарну швидкість шістнадцяти портів 100 Мбіт/с і двох гігабітних.
• Світлодіод на кожному порту — на етапі пусконалагодження відразу видно, яка лінія мовчить, і не треба обходити весь склад із тестером.
• Металевий корпус для стійки — розрахований на температуру від −10 до +55 °C.

Де застосовують

• Склади й логістичні термінали — камери над воротами, на рампах і в проходах між стелажами.
• Виробничі цехи та майстерні з камерами над верстатами й на складі готової продукції.
• Автобази й будівельні майданчики з постом охорони в окремій побутовці.

Характеристики

Питання та відповіді

Як розпланувати 16 портів на складі?

Складіть перелік точок: в’їзд і ворота, рампи, проходи, зона відвантаження, периметр. Зазвичай під камери віддають 12–14 портів, а 2–4 лишають вільними — для камери, яку попросять додати після запуску, або на заміну пошкодженій лінії. Реєстратор і пост охорони під’єднують до гігабітних uplink, а не до портів PoE.

Який кабель прокласти від комутатора до камер?

Для портів 100 Мбіт/с достатньо витої пари категорії 5e, але для PoE важливий матеріал жил: суцільна мідь має менший опір, ніж омеднений алюміній (CCA), тож камера на довгій трасі отримує стабільнішу напругу. На складі кабель зручно вести лотками під стелею, окремо від силових ліній і подалі від зони руху навантажувачів.

Що буде, якщо кабель до камери пошкодять?

На складах кабель іноді перетискають навантажувачем чи перерізають під час ремонту. Для таких випадків комутатор має захист від перевантаження по струму — аварія на одній лінії не має тягнути за собою весь вузол. Місце проблеми підкаже індикатор порту: за ним легко визначити, яка саме камера випала з мережі.
