PoE-комутатор Merlion BT-D60110FE, 8 портів PoE 802.3af + 2 uplink RJ45, загалом 65 Вт

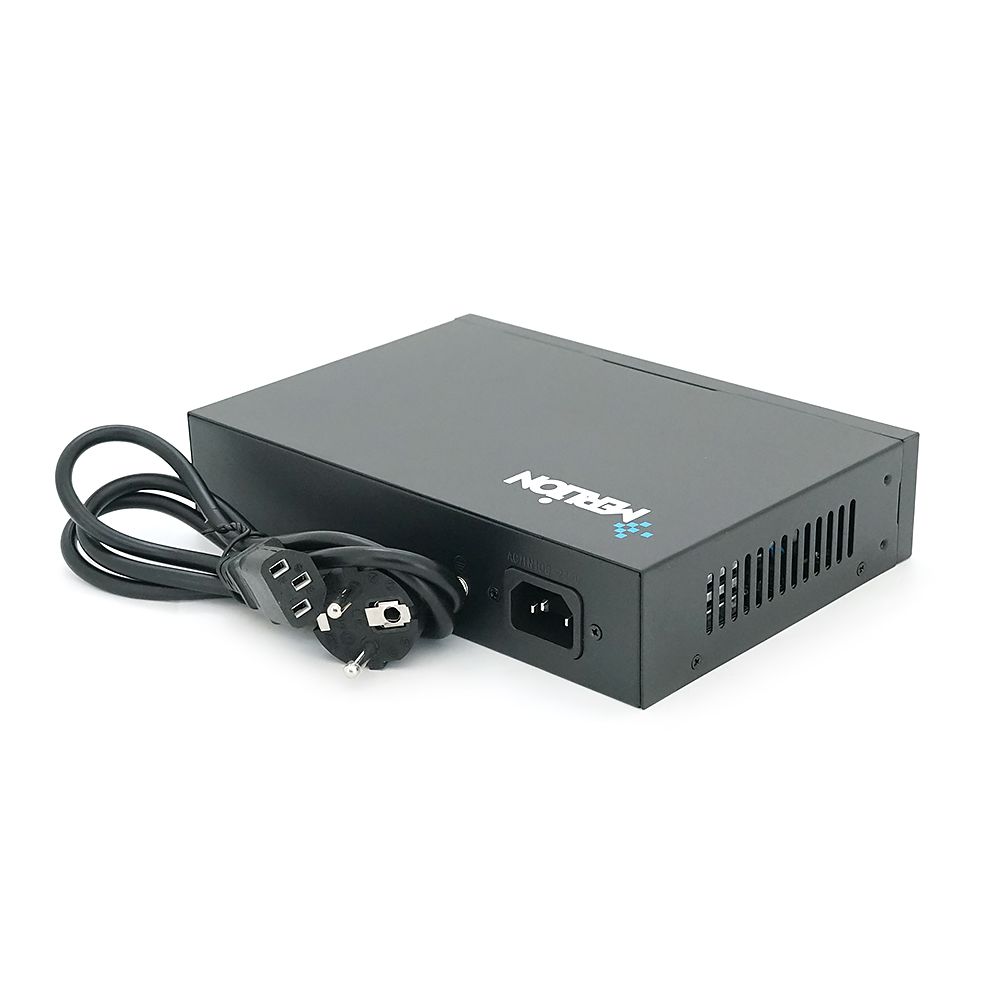

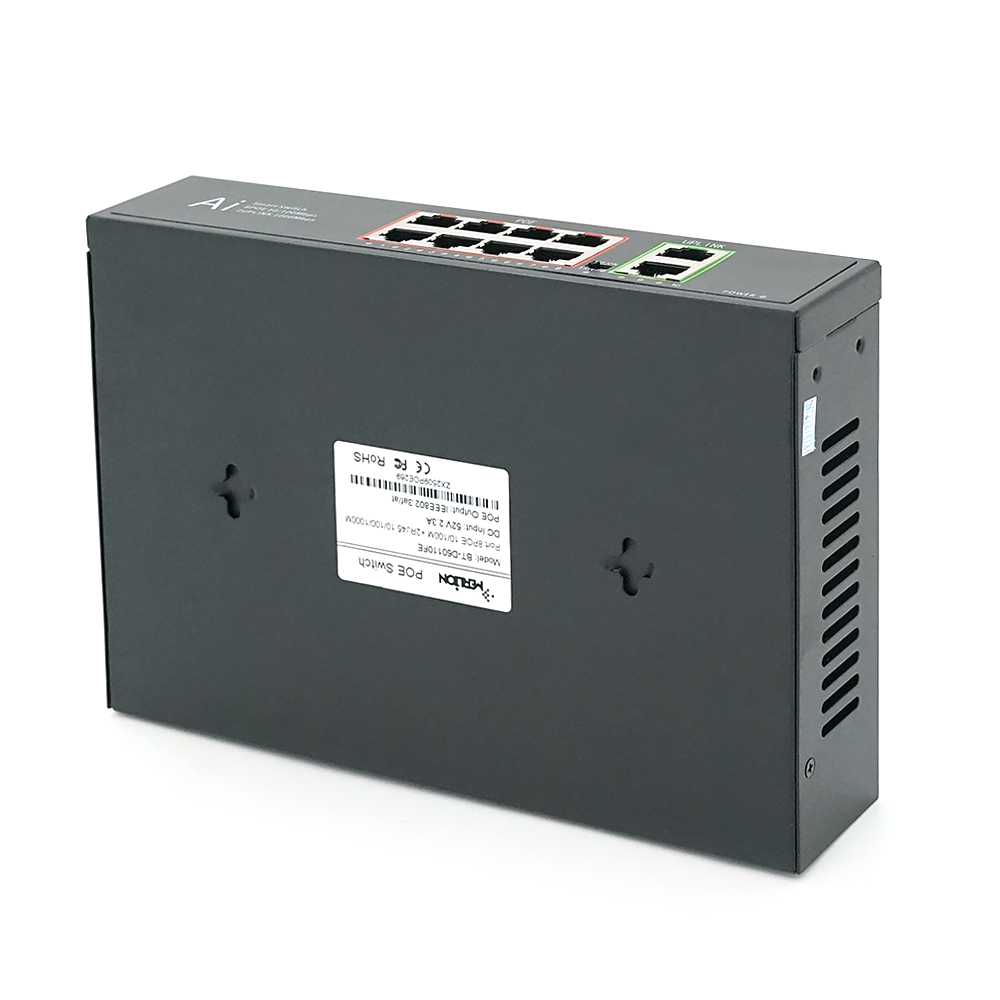

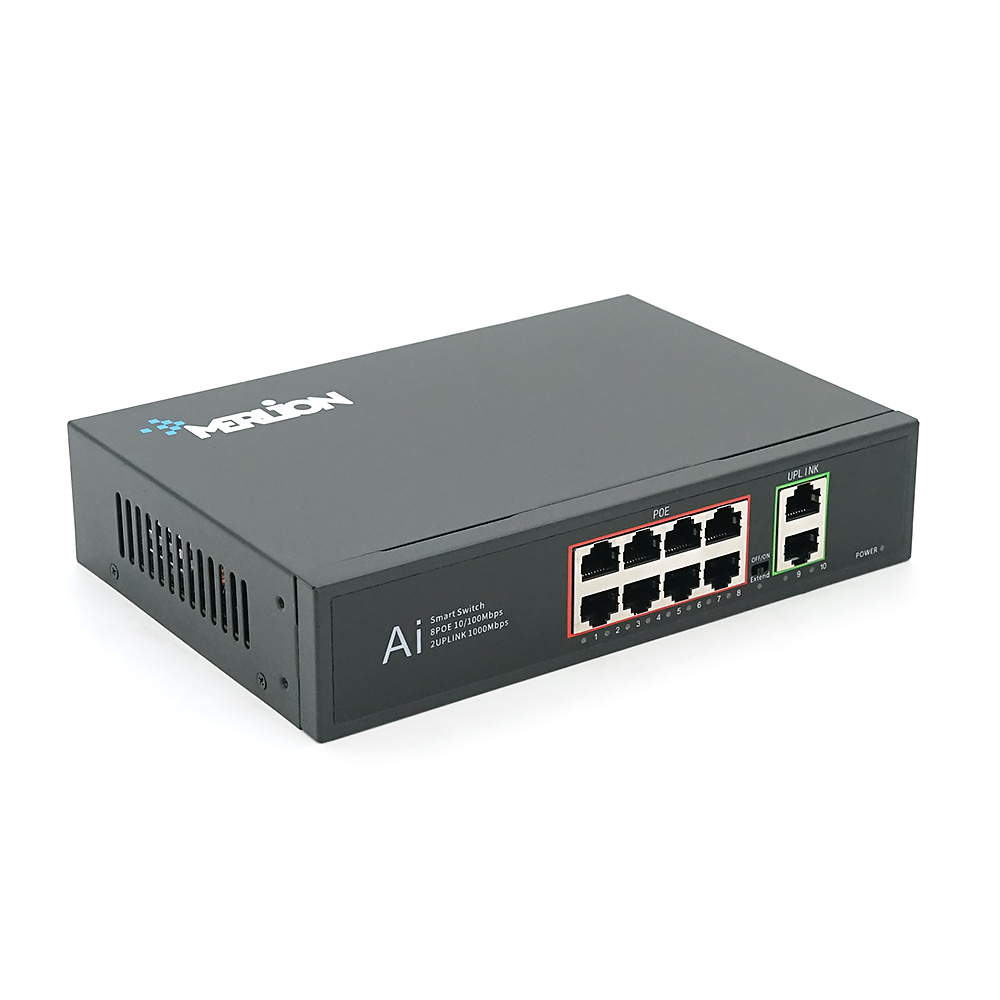

Merlion BT-D60110FE — невеликий комутатор розміром 118×89×25 мм на вісім портів PoE і два порти UpLink. Його зручно розмістити в шафці з роутером, на полиці в коморі чи в технічному приміщенні — комплект кріплення лежить у коробці. Порти PoE за стандартом IEEE 802.3af живлять камери по периметру будинку чи точки доступу, а два UpLink без живлення з’єднують комутатор з реєстратором і рештою домашньої мережі. Блок живлення 52 В входить у комплект.

Можливості

• Вісім портів IEEE 802.3af. До 15,4 Вт на канал — рівень, на який розраховані типові фіксовані IP-камери й компактні точки доступу.
• Загальний запас 65 Вт. Якщо зайняті всі вісім портів, у середньому виходить близько 8 Вт на пристрій; для камер з ІЧ-підсвічуванням споживання варто скласти заздалегідь.
• Два UpLink з AutoUplink. Порт сам визначає тип підключення, тож для з’єднання з реєстратором, роутером чи ще одним комутатором підходить звичайний патч-корд.
• Керування потоком IEEE 802.3x. Працює і в дуплексному, і в напівдуплексному режимі, щоб під час пікового навантаження пакети не губилися.
• Живлення по жилах 1, 2, 3, 6. Дані й живлення йдуть тими самими чотирма жилами, тож для порту 10/100 Мбіт/с вистачає двох пар кабелю Cat 5E.
• Світлова індикація. Світлодіоди показують живлення, наявність зв’язку, активність і швидкість — несправну лінію видно одразу.

Де застосовують

• Приватний будинок з чотирма–вісьмома камерами на фасадах, у дворі та біля воріт.
• Дача, гараж чи майстерня, де комутатор ховають у невелику шафку разом із роутером.
• Невеликий магазин або кав’ярня: кілька камер і точка доступу для відвідувачів.

Характеристики

Питання та відповіді

Чи можна прокласти чотирижильну виту пару замість восьмижильної?

Для цих портів — так. На швидкості 10/100 Мбіт/с дані йдуть двома парами на контактах 1-2 і 3-6, і живлення комутатор подає тими самими жилами 1, 2, 3, 6. Камери стандарту 802.3af приймають живлення по цих парах. Кабель обирайте мідний, категорії Cat 5E.

Як перевірити, що 65 Вт вистачить на всі камери?

Складіть максимальне споживання пристроїв за їхніми паспортами — для камер беріть значення з увімкненим ІЧ-підсвічуванням — і залиште запас 15–20 %. Наприклад, шість камер по 6 Вт і точка доступу на 10 Вт дають 46 Вт, що вкладається в 65 Вт.

Як зрозуміти, що камера отримала зв’язок?

Комутатор має світлодіоди живлення, зв’язку, активності та швидкості. Якщо після під’єднання камери індикатор зв’язку не засвітився, насамперед перевірте обтискання конекторів і цілісність кабелю.
