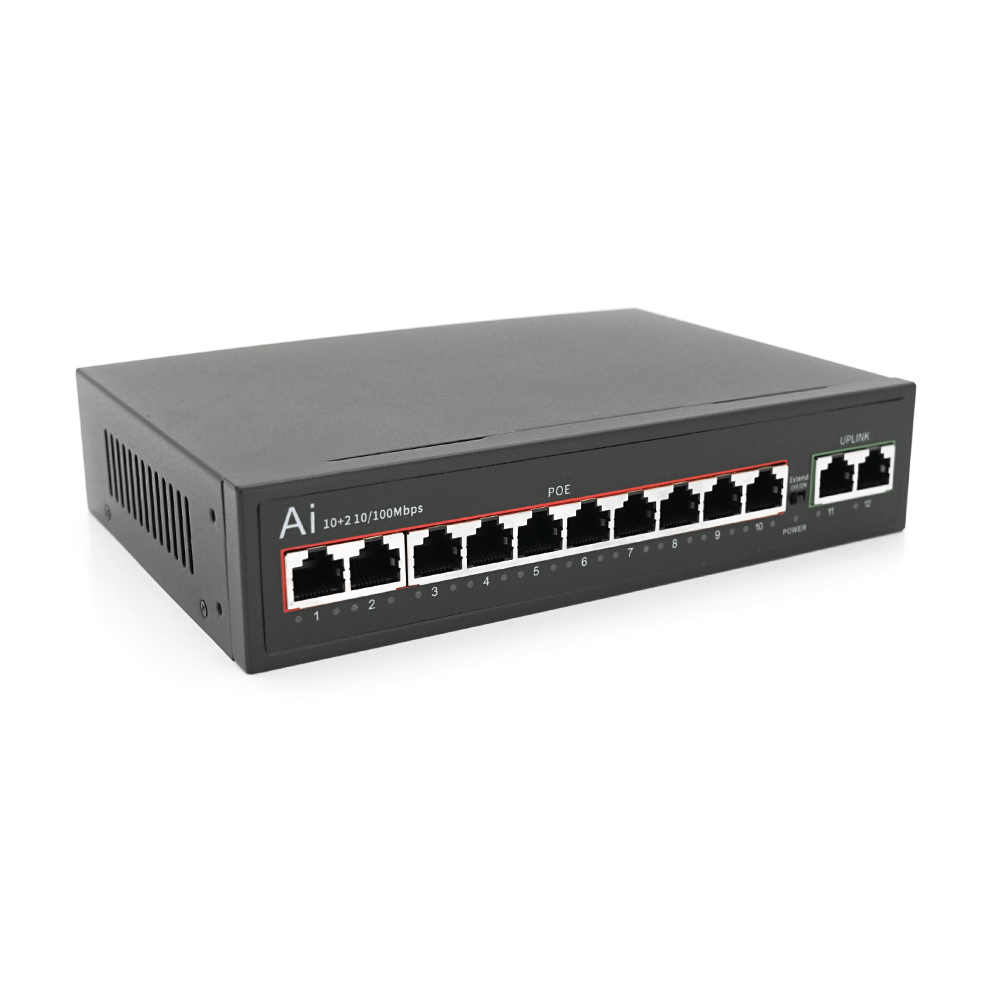

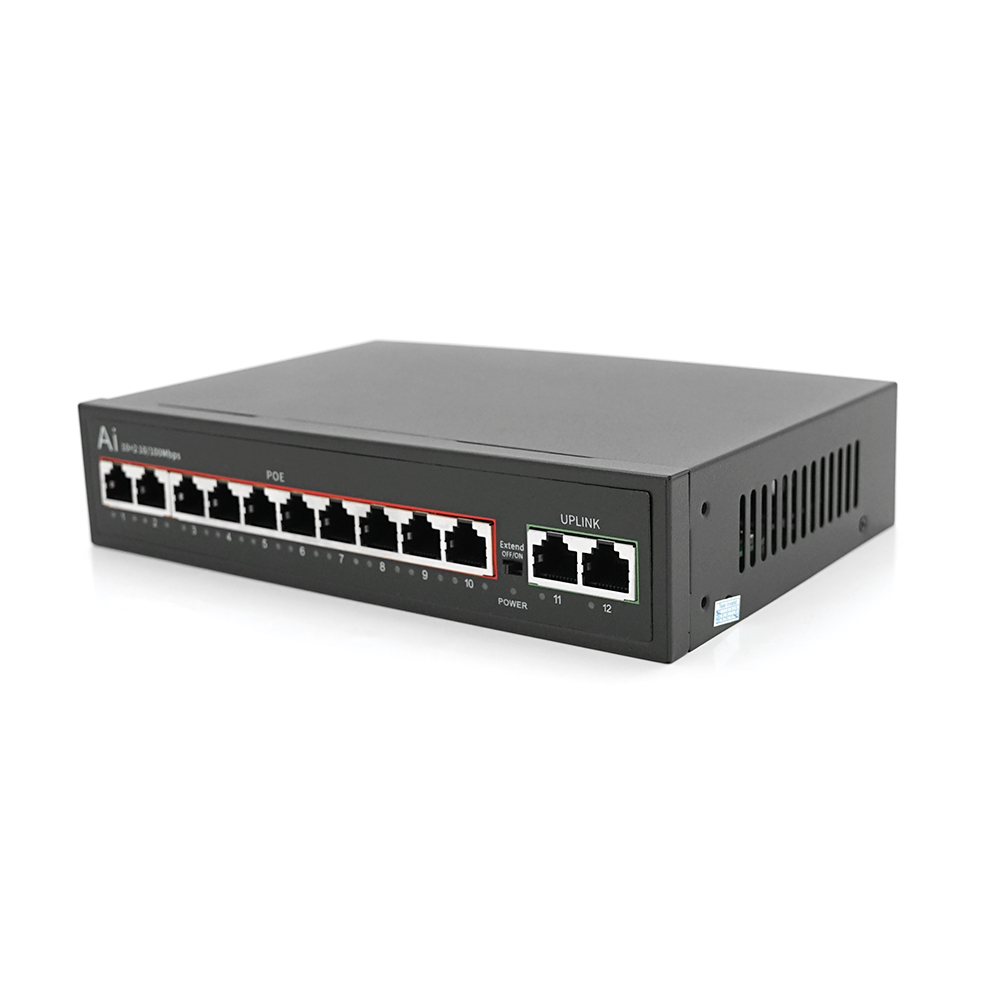

PoE-комутатор Merlion YT33517, 10 портів PoE 10/100 Мбіт/с + 2 uplink 100 Мбіт/с, лінія до 250 м

Merlion YT33517 — десятипортовий PoE-комутатор для прибудинкової території, відкритої стоянки чи невеликого виробничого двору, де камери рознесені далеко одна від одної. Виробник указує дальність лінії до 250 м — більше за звичні для Ethernet 100 м, тож камеру на шлагбаумі чи в дальньому куті паркану можна підключити напряму. Обидва uplink працюють на 100 Мбіт/с: для десяти камер, що пишуть на один реєстратор, цього зазвичай вистачає.

Можливості

• Десять портів PoE за IEEE 802.3af/at. Камери стандартів PoE і PoE+ обходяться без власних блоків живлення — напруга надходить мережевим кабелем.
• Лінія до 250 м. Подовжена дальність виручає на в’їздах, стоянках і вздовж огорожі, де немає приміщення під ще один вузол.
• 15,4 / 30 Вт на порт, разом 55 Вт. Загальний бюджет скромний, тож комутатор розрахований передусім на економічні фіксовані камери, а не на кілька енергоємних одночасно.
• Два uplink по 100 Мбіт/с. Перший зазвичай займає реєстратор, другий лишається для роутера або каскаду на наступний комутатор.
• Матриця 2,4 Гбіт/с і store-and-forward. Матриця дорівнює сумі всіх дванадцяти портів у дуплексі, тож трафік камер не впирається у внутрішні обмеження.

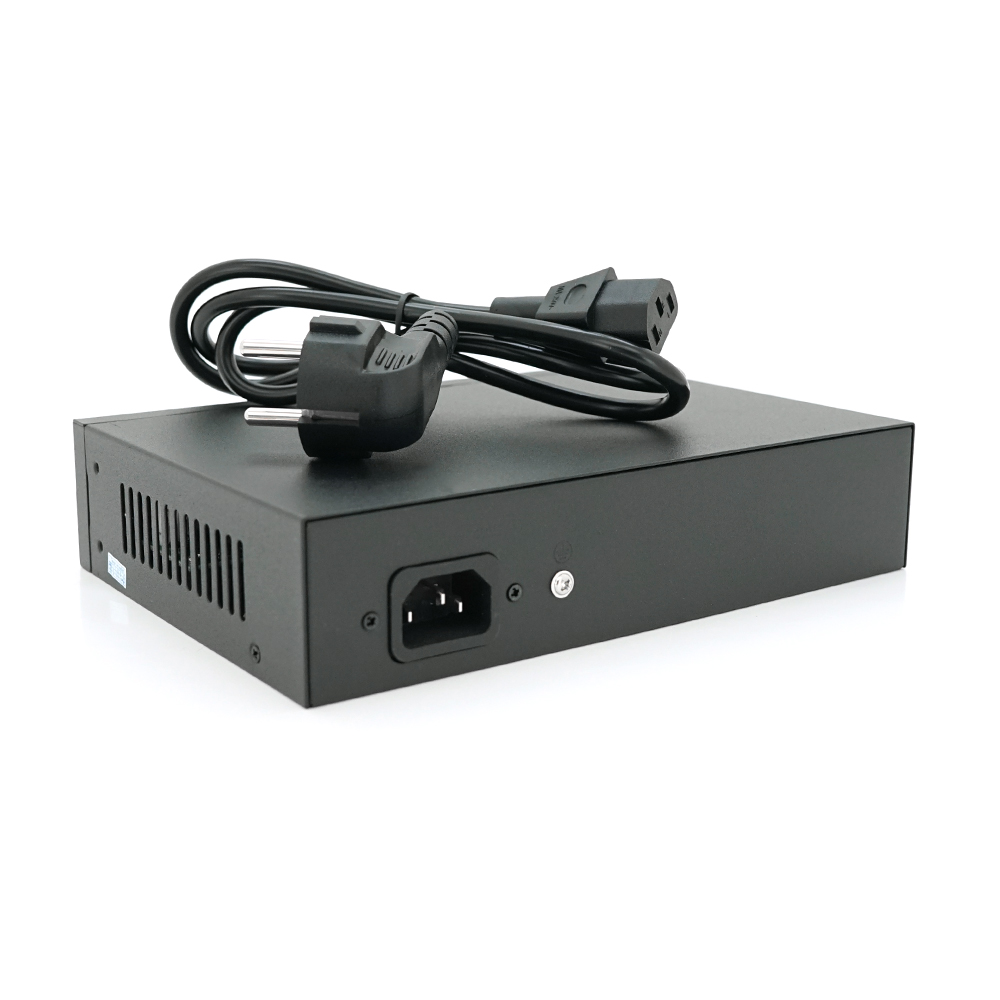

• Вбудований блок живлення. Комутатор живиться від мережі 220 В і подає на порти 52 В.
• Захист від перевантаження та металевий корпус. Індикація на кожному порту, допустима температура від −10 до +55 °C.

Де застосовують

• Прибудинкові території ОСББ і котеджних містечок — двір, дитячий майданчик, шлагбаум.
• Охоронювані стоянки, де камери висять на щоглах далеко від будки охорони.
• Невеликі бази й виробничі двори з кількома окремими будівлями.

Характеристики

Питання та відповіді

Від чого залежить, чи запрацює камера на відстані 250 м?

250 м — це можливість комутатора, а результат залежить ще й від кабелю та камери. Що довша лінія, то більше падіння напруги, тому потрібна якісна мідна вита пара й камера з помірним споживанням. На подовжених лініях такі комутатори зазвичай знижують швидкість, але для однієї камери цього, як правило, достатньо. Перед здачею об’єкта варто перевірити кожну довгу лінію тестером.

Як урахувати загальну потужність 55 Вт?

При 15,4 / 30 Вт на порт сумарно виробник указує 55 Вт — у середньому 5,5 Вт на кожен із десяти портів. Цього досить для економічних камер, а дві-три моделі з потужним ІЧ-підсвічуванням чи обігрівом можуть вичерпати бюджет. Підсумуйте максимальне споживання камер за паспортами й залиште запас. У назві фігурує блок 52 В / 2,5 А, але для розрахунку надійніше орієнтуватися на меншу цифру — 55 Вт.

Чи можна під’єднати комутатор до гігабітного порту реєстратора?

Так. Порти Ethernet сумісні за швидкостями, і з’єднання встановиться на 100 Мбіт/с — максимумі для uplink цієї моделі. Десятьом камерам із типовими потоками в кілька мегабіт за секунду такого каналу достатньо. Якщо ж систему планують розширювати чи ставити камери з високим бітрейтом, варто дивитися на модель із гігабітним uplink.
