PoE-комутатор Merlion YT41697, 16 гігабітних портів PoE, 2×RJ45 + 2×SFP, 250 Вт

Merlion YT41697 — гігабітний комутатор із PoE, розрахований на систему відеоспостереження до 16 IP-камер. Кожна камера отримує одним кабелем і дані, і живлення, тож біля неї не потрібні окрема розетка й блок живлення. Блок живлення 52 В вбудовано в корпус, а для зв’язку з реєстратором або основною мережею передбачено два мідні uplink-порти та два слоти SFP під оптику.

Можливості

• 16 портів PoE зі швидкістю до 1 Гбіт/с. Гігабітні порти мають запас пропускної здатності для камер високої роздільності, а підтримка IEEE 802.3af і 802.3at дозволяє підключати як звичайні PoE-пристрої, так і PoE+.
• До 30 Вт на порт і 250 Вт сумарно. 30 Вт — це рівень PoE+, якого зазвичай достатньо для фіксованих камер з ІЧ-підсвічуванням, точок доступу Wi-Fi та IP-телефонів. За повного завантаження всіх 16 портів бюджет становить у середньому близько 15,6 Вт на пристрій.

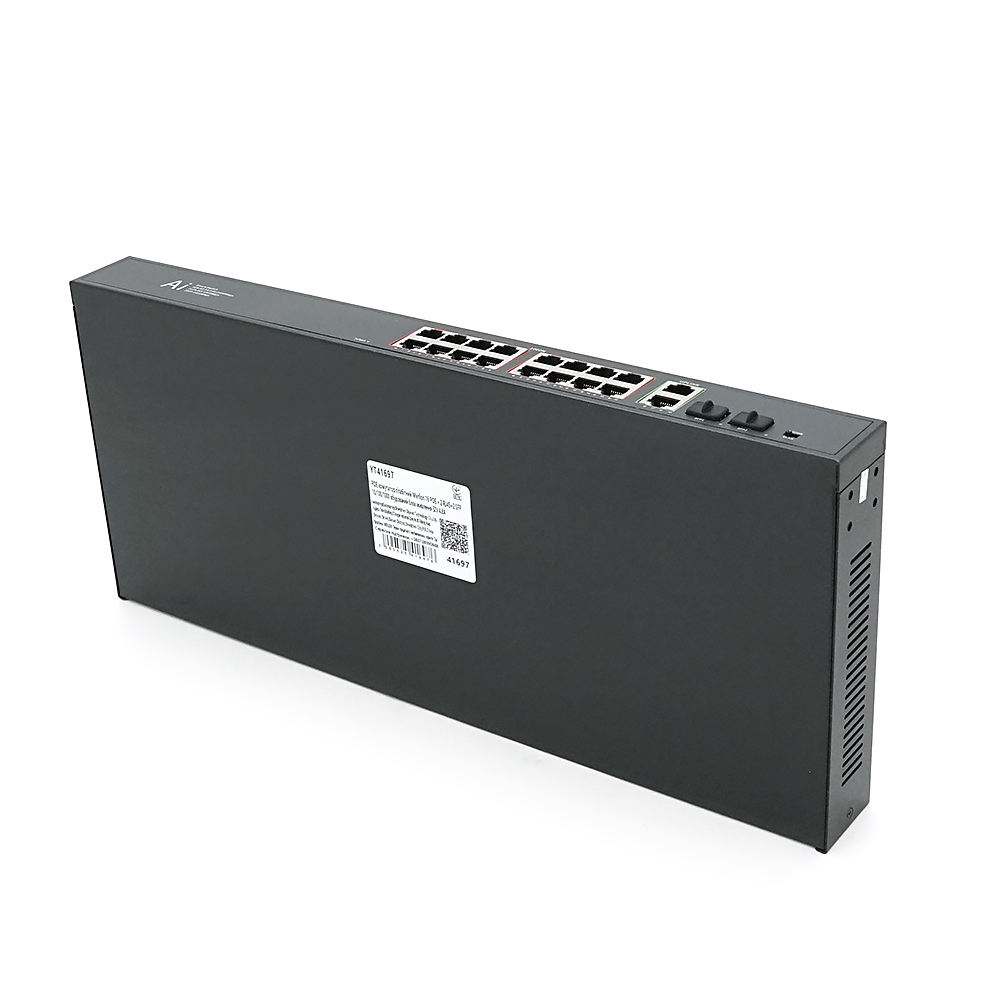

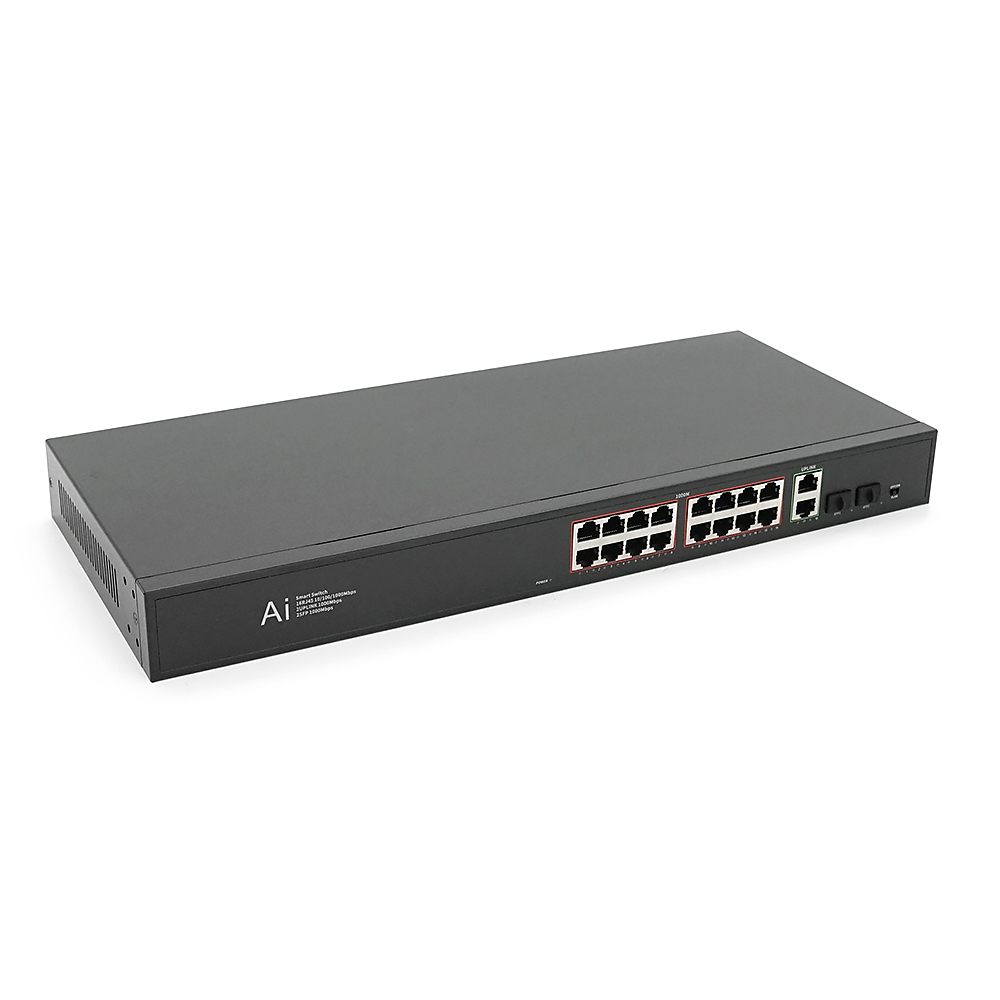

• Два uplink RJ45 і два SFP. Мідні порти зручні для підключення реєстратора чи робочого місця оператора поруч, а SFP з оптичним модулем дає змогу з’єднати комутатор із віддаленою серверною чи сусіднім корпусом.
• Комутаційна матриця 40 Гбіт/с. Цього вистачає, щоб усі 20 гігабітних портів одночасно працювали на повній швидкості в обидва боки, тож відеопотоки не впираються в продуктивність комутатора.
• Захист від перевантаження по струму. Він спрацьовує, коли споживання перевищує допустиме, і знижує ризик пошкодження комутатора та підключених пристроїв у разі несправності кабелю чи камери.
• Металевий корпус та індикація кожного порту. Світлодіоди одразу показують, які лінії активні, що спрощує пусконалагодження й пошук обриву, а металевий корпус стійкий до механічних пошкоджень під час монтажу.

Де застосовують

• Відеоспостереження на складі, СТО чи в магазині — до 16 IP-камер від одного пристрою.
• Офіси та школи, де по PoE живлять точки доступу Wi-Fi і IP-телефони.
• Приватні будинки й котеджі з камерами по периметру ділянки — до 100 м кабелю від комутатора до кожної камери.

Характеристики

Питання та відповіді

Скільки камер можна живити від цього комутатора?

До 16 — по одній на кожен PoE-порт. Обмеження задає сумарний бюджет 250 Вт: наприклад, 16 камер по 10 Вт споживають 160 Вт і вкладаються в нього із запасом. Перед підключенням варто скласти споживання всіх пристроїв за їхніми паспортами, враховуючи ІЧ-підсвічування та обігрів.

Чи підійдуть камери, що підтримують лише 802.3af?

Так. Комутатор працює за стандартами IEEE 802.3af і 802.3at, а PoE+ (802.3at) зворотно сумісний з 802.3af: пристрій отримає стільки потужності, скільки йому потрібно.

Для чого порти SFP, якщо є uplink RJ45?

Мідна вита пара обмежена приблизно 100 м, тоді як оптика долає значно більші відстані. У порти SFP вставляють оптичні модулі й з’єднують комутатор з іншою будівлею чи далекою серверною без проміжних пристроїв. Модуль підбирають під тип волокна і потрібну відстань.
