PoE-комутатор Mercury S116PS на 15 портів PoE + 1 uplink 100 Мбіт/с, вбудоване живлення, у стійку

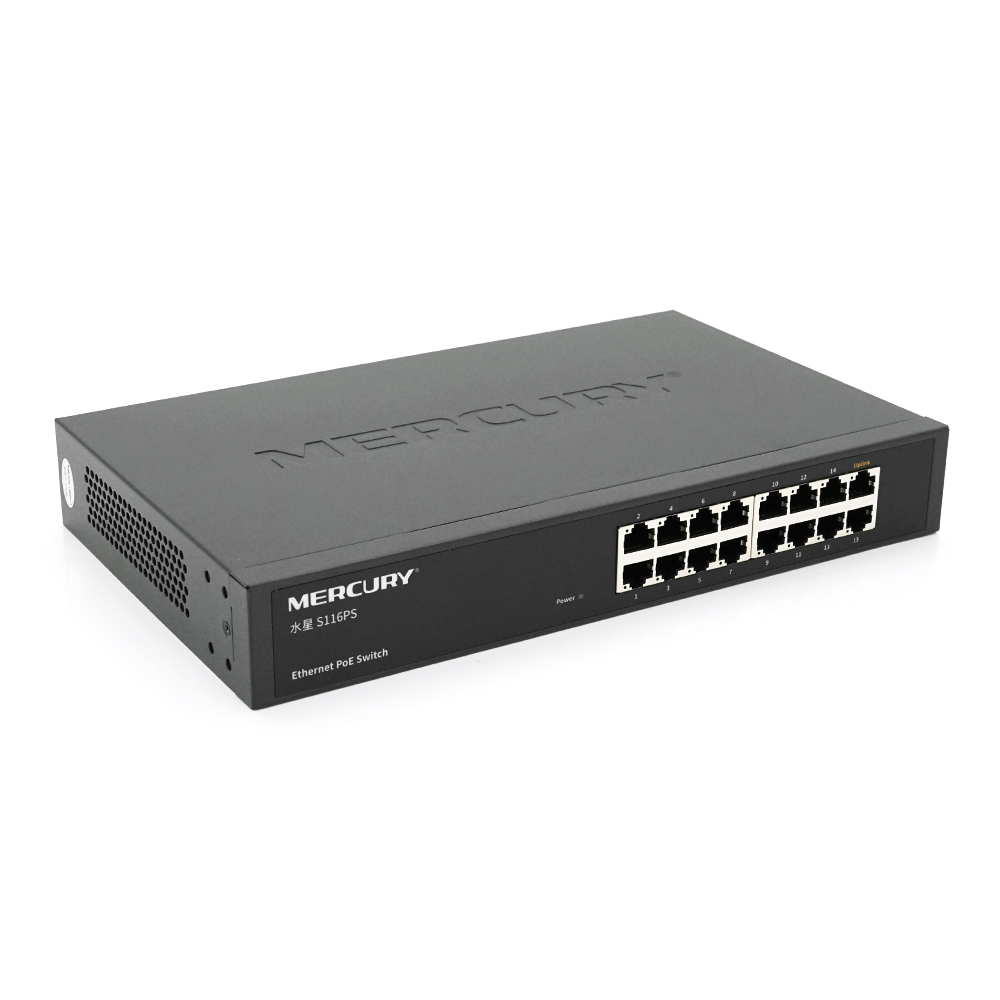

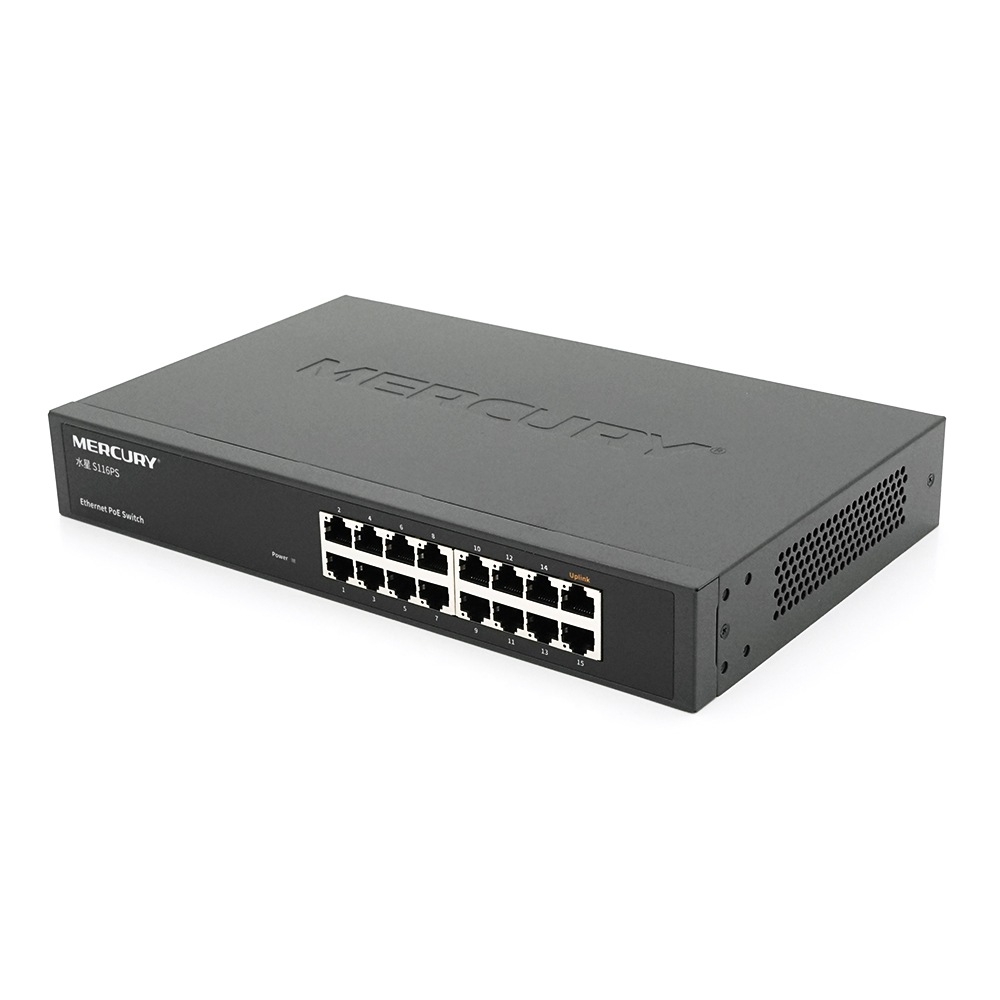

Mercury S116PS — шістнадцятипортовий комутатор для невеликої системи відеоспостереження, у якій усі камери сходяться до однієї шафи, а відео надходить на реєстратор одним кабелем. П’ятнадцять портів подають на камери чи інші PoE-пристрої живлення й приймають від них дані, а окремий порт uplink з’єднує комутатор із реєстратором, роутером або основною мережею. Усі порти працюють на швидкості 10/100 Мбіт/с, блок живлення вбудований, а металевий корпус кріпиться в стійку.

Можливості

• 15 портів PoE за стандартами IEEE 802.3af/at — до 30 Вт на кожен порт: вистачає і для звичайних IP-камер, і для пристроїв класу PoE+ з вищим споживанням.
• Uplink 100 Мбіт/с — через цей порт сумарний потік камер іде на реєстратор, тож система розрахована на камери з помірним бітрейтом — приклад розрахунку наведено в питаннях нижче.
• Лінія до 200 м — стандартна дальність портів — 100 м, а на швидкості 10 Мбіт/с кабель до камери можна подовжити вдвічі.
• Звичайна кручена пара — комутатор працює з кабелем Cat5e або Cat6, який використовують у більшості структурованих кабельних мереж.
• Енергозбереження IEEE 802.3az — порти зменшують споживання в моменти, коли через них не йде трафік.

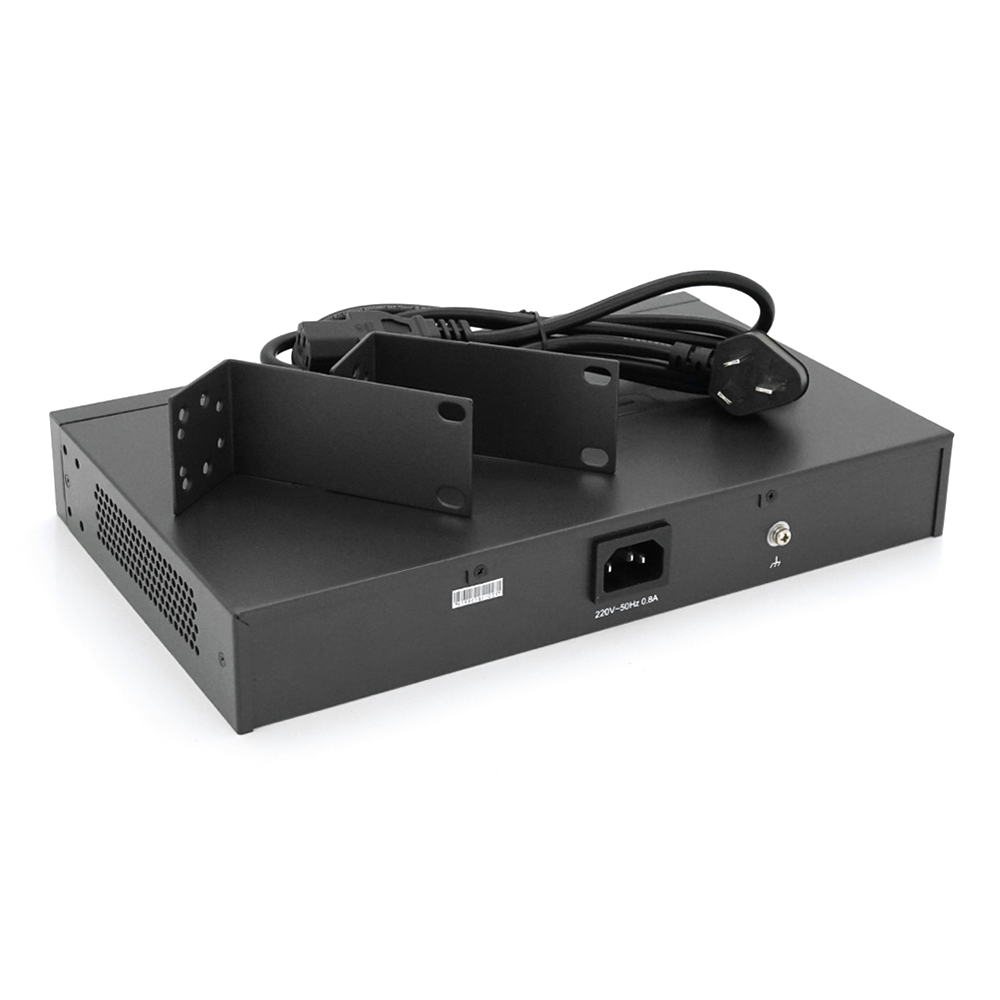

• Корпус для стійки — металевий корпус 294×180×44 мм кріпиться в телекомунікаційну шафу поряд із реєстратором і патч-панеллю, а вбудований блок живлення звільняє полиці від зовнішніх адаптерів.

Де застосовують

• Магазини, кафе й невеликі офіси, де до 15 IP-камер працюють з одним реєстратором.
• Під’їзди, паркінги й прибудинкові території ОСББ.
• Склади й двори, де окремі камери стоять далі ніж за 100 м від шафи.
• Невеликі мережі з IP-телефонами та точками доступу, яким достатньо 100 Мбіт/с.

Характеристики

Питання та відповіді

Чи вистачить uplink 100 Мбіт/с для 15 камер?

Залежить від бітрейту камер. Наприклад, 15 потоків по 4 Мбіт/с — це 60 Мбіт/с, і канал справляється із запасом. Якщо камери передають по 8–10 Мбіт/с, uplink буде заповнений майже повністю — тоді варто знизити бітрейт, використати ефективніший кодек на кшталт H.265, якщо камери його підтримують, або обрати комутатор із гігабітним uplink.

Чим порт uplink відрізняється від решти?

Він не подає живлення і призначений для зв’язку з реєстратором, роутером чи іншим комутатором. Камери та інші PoE-пристрої підключають до 15 портів PoE.

Чи можна поставити комутатор у неопалюваному приміщенні?

Робочий діапазон температур — від 0 до +55 °C, тому взимку в неопалюваному гаражі чи на горищі комутатор може опинитися поза ним. Для таких місць краще розмістити шафу в теплому приміщенні, а до камер прокласти довші лінії — у запасі є режим до 200 м.
