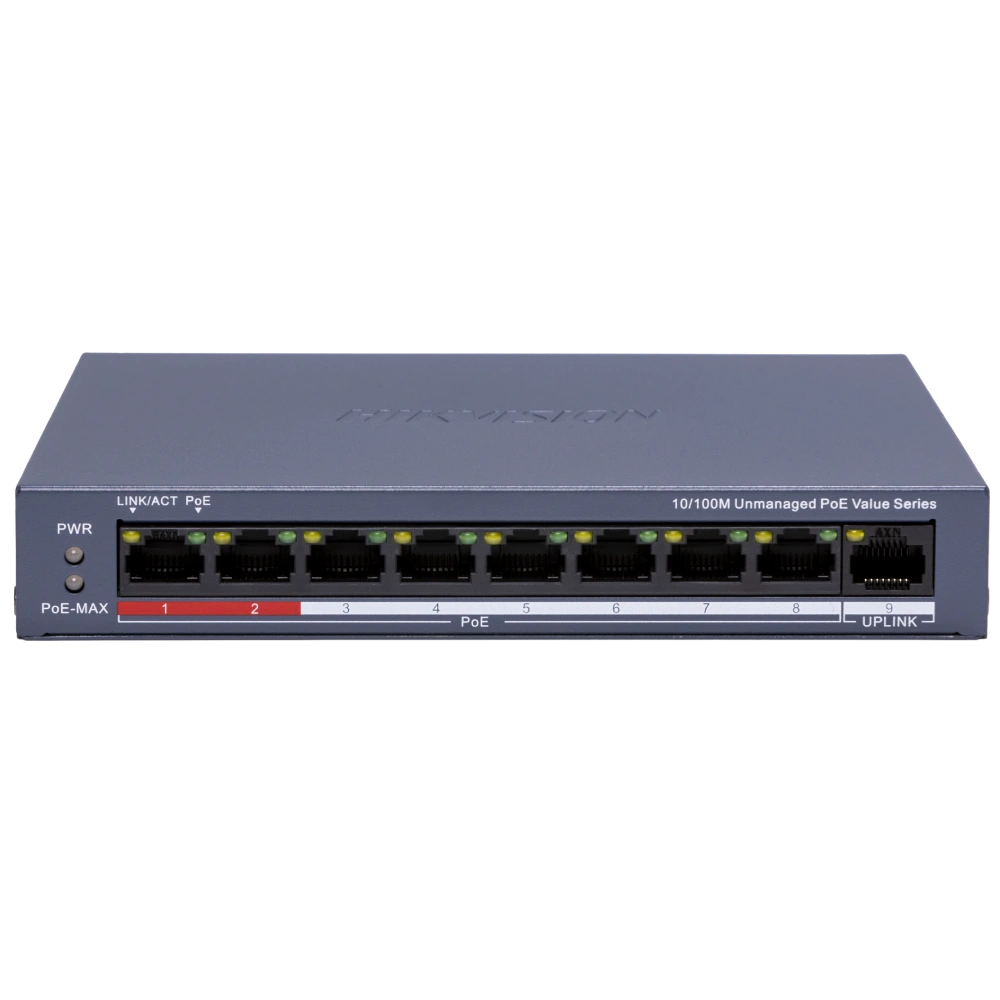

PoE-комутатор Hikvision DS-3E0109P-E / M(C), 8 портів PoE 100 Мбіт/с + 1 uplink, бюджет 80 Вт

Hikvision DS-3E0109P-E / M(C) — дев’ятипортовий PoE-комутатор, який зводить вісім IP-камер в один кабель до реєстратора. Вісім портів 100 Мбіт/с живлять камери за стандартами IEEE 802.3af/at, а єдиний uplink передає всі відеопотоки до реєстратора чи маршрутизатора. Бюджет 80 Вт і до 30 Вт на будь-якому порту дають змогу поєднати звичайні камери з кількома енергоємнішими пристроями, наприклад точками доступу Wi-Fi чи VoIP-телефонами.

Можливості

• Вісім портів PoE. Кожен порт 100 Мбіт/с передає відео й живлення одним кабелем — повна система з восьми камер без блоків живлення на місцях.
• Бюджет 80 Вт. Між вісьмома камерами це в середньому по 10 Вт на кожну.
• До 30 Вт на будь-якому порту. Камеру з підвищеним споживанням не треба прив’язувати до певного порту — головне не вийти за загальний бюджет.
• Автовизначення PoE-пристроїв. Комутатор подає живлення лише сумісному обладнанню, тож у вільний порт можна ввімкнути й звичайний мережевий пристрій без PoE.
• Захист портів. Від перевантаження та короткого замикання, плюс блискавкозахист до 6 кВ для ліній, що виходять назовні.
• Пропускна здатність 1,8 Гбіт/с. Цього вистачає, щоб усі дев’ять портів працювали одночасно на повній швидкості.
• Металевий корпус для приміщень. Розміри 170×27,6×93,1 мм, вага 350 г; робоча температура 0…+40 °C, тож комутатор ставлять у теплій кімнаті чи шафі.

Де застосовують

• Торговельна зала й склад магазину: каси, проходи, вхід і рампа.
• Офіс, де від одного комутатора живляться камери, VoIP-телефони та точка доступу Wi-Fi.
• Невеликий готель чи хостел: ресепшн, коридори, вхід і паркування.

Характеристики

Питання та відповіді

Uplink лише один — як під’єднати і реєстратор, і роутер?

Uplink займає реєстратор, а роутер можна ввімкнути у вільний порт downlink: PoE-порти передають і дані, а живлення комутатор подає тільки після того, як розпізнає PoE-пристрій. Зважайте лише, що тоді для камер залишиться сім портів.

Навіщо в розпинуванні вказано всі чотири пари?

Комутатор може подавати живлення як парами даних (1/2 і 3/6), так і вільними парами (4/5 і 7/8). Тож кабель до камер прокладайте повною чотирипарною витою парою й обтискайте всі вісім жил — так камера отримає живлення за будь-якою зі схем.

Чи можна живити від нього VoIP-телефони й точку доступу разом із камерами?

Так, порти за IEEE 802.3af/at живлять не лише камери, а й VoIP-телефони та точки доступу Wi-Fi — до 30 Вт на порт. Але всі пристрої ділять спільний бюджет 80 Вт і один uplink 100 Мбіт/с, тому для змішаної мережі заздалегідь підсумуйте їхнє споживання.
