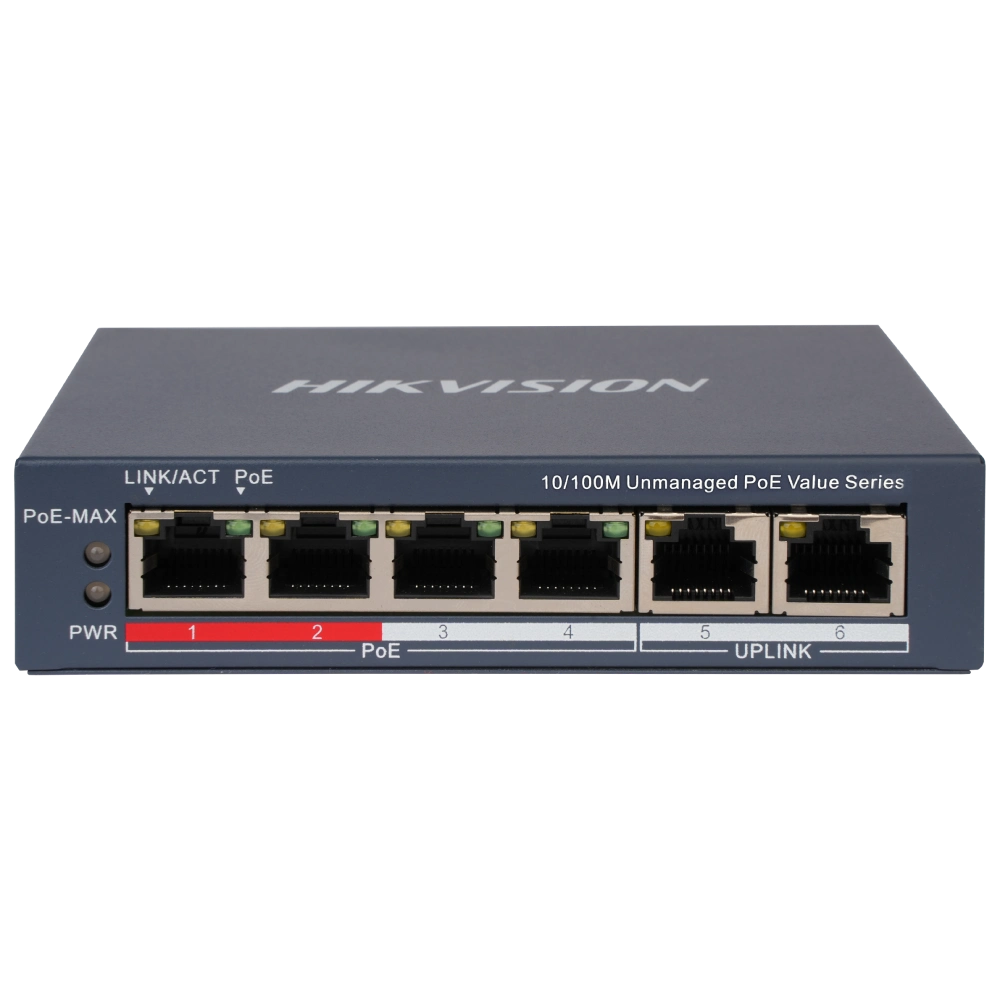

Некерований PoE-комутатор Hikvision DS-3E0106P-E / M(B), 4 порти PoE + 2 uplink 100 Мбіт/с, бюджет 35 Вт

Hikvision DS-3E0106P-E / M(B) — мініатюрний комутатор на чотири IP-камери для квартири, невеликого офісу чи торгової точки. Він живить камери за стандартами IEEE 802.3af/at і передає їхнє відео тим самим кабелем, а два uplink-порти RJ45 під’єднують систему до реєстратора та роутера. Корпус 121,1×83,1×27,6 мм легко розмістити на полиці поруч із реєстратором, а робочий діапазон 0…+40 °C розрахований на опалюване приміщення.

Можливості

• Чотири порти PoE Fast Ethernet. Порти 10/100 Мбіт/с подають на камери і дані, і живлення — до кожної точки достатньо одного кабелю.
• До 30 Вт на порт. Один із портів може живити пристрій PoE+, наприклад точку доступу Wi-Fi.
• Бюджет 35 Вт. У середньому трохи менше 9 Вт на кожну з чотирьох камер — розрахунок на моделі з помірним споживанням.
• PoE на відстань до 300 м. Камеру у дворі, на паркінгу чи в іншому кінці торгової зали можна винести далеко від комутатора.
• Захист від перенапруги 6 кВ. Порти краще витримують імпульси, що виникають на кабельних лініях під час гроз і перемикань в електромережі.
• Два uplink RJ45. Окремі порти для реєстратора й мережі, тож усі чотири PoE-порти лишаються для камер.
• Мінімальні габарити. Вага 200 г і висота корпусу 27,6 мм — комутатор майже не займає місця в шафці чи на полиці.

Де застосовують

• Квартира чи таунхаус: камери біля вхідних дверей, на балконі та на місці для паркування.
• Кіоск, аптека, салон краси чи невелика крамниця.
• Невеликий офіс, де комутатор стоїть поруч із реєстратором.
• Розширення наявної системи ще на чотири камери там, де до основного комутатора далеко.

Характеристики

Питання та відповіді

На які камери розрахований бюджет 35 Вт?

На чотири камери з помірним споживанням: у середньому трохи менше 9 Вт на кожну. Якщо один пристрій забирає близько 30 Вт, на решту три лишиться лише 5 Вт, тому для поворотних камер чи потужних точок доступу краще обрати комутатор із більшим бюджетом.

Чи можна поставити комутатор у гаражі чи на горищі?

Робочий діапазон — від 0 до +40 °C. У неопалюваному гаражі чи на горищі взимку буває холодніше, тож комутатор розміщують у теплому приміщенні, а до камер надворі прокладають кабель: лінія PoE може мати до 300 м.

Що означає розпинування PoE 1/2(−), 3/6(+)?

Живлення подається тими самими парами, якими передаються дані (контакти 1, 2, 3, 6), — це схема Alternative A стандарту IEEE 802.3af/at. Камери з PoE за цими стандартами з нею сумісні, тож підходить звичайний кабель витої пари, обтиснутий за стандартною схемою.
