Гігабітний PoE-комутатор Hikvision DS-3T0506HP-E / HS, 4 порти PoE (1 Hi-PoE) + 2×SFP, −30…+65 °C

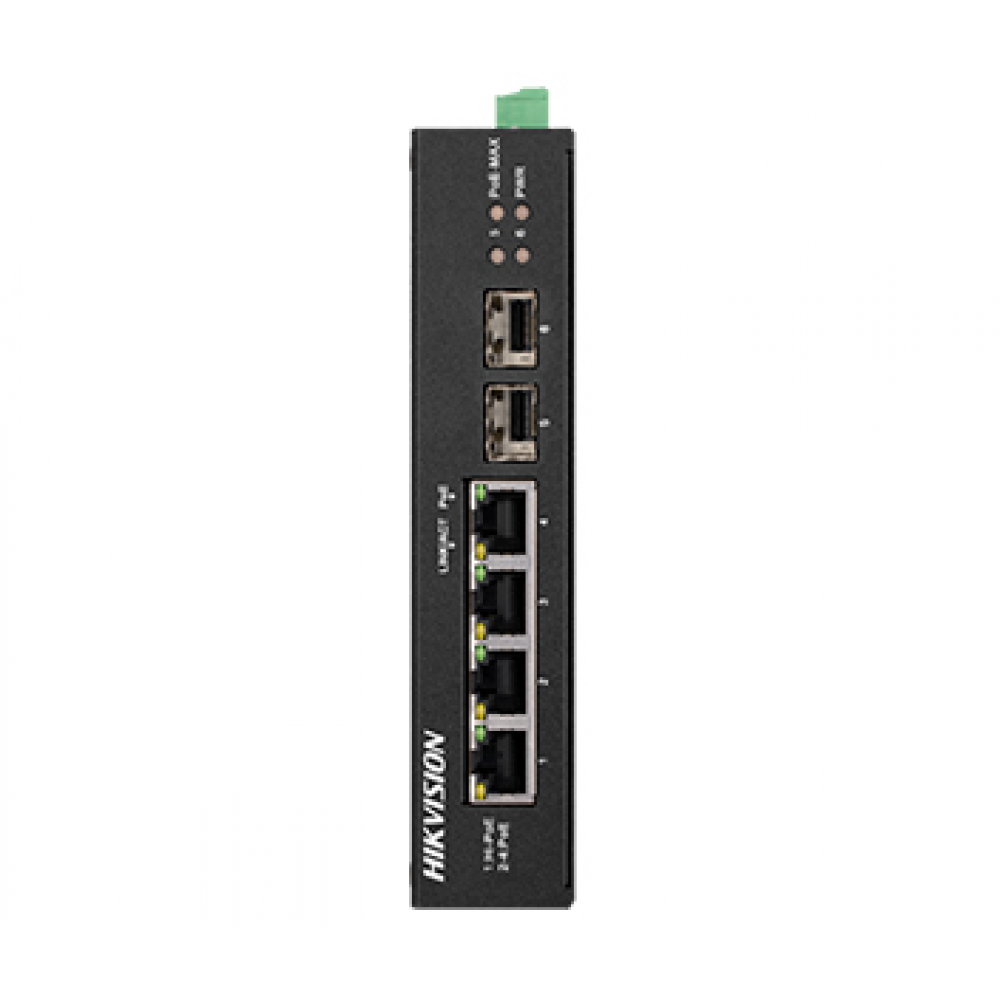

Hikvision DS-3T0506HP-E / HS — некерований гігабітний PoE-комутатор для віддаленої точки відеоспостереження, яку з’єднують із реєстратором оптикою. Чотири порти RJ45 1000 Мбіт/с живлять камери (порт 1 — Hi-PoE до 60 Вт), а два порти SFP приймають оптичні модулі для лінії до серверної. Робочий діапазон від −30 до +65 °C дозволяє розмістити комутатор у вуличній шафі на в’їзді чи щоглі, де немає ні опалення, ні кондиціонування.

Можливості

• Оптичний uplink. Два порти SFP 1000 Мбіт/с: оптоволокно долає відстані, недосяжні для витої пари, і не боїться електромагнітних наведень. Другий порт дає змогу продовжити лінію до наступної точки.
• Гігабітні порти для камер. RJ45 1000 Мбіт/с мають запас для камер високої роздільності та багатопотокових моделей.
• Hi-PoE до 60 Вт на порту 1. Стандарт IEEE 802.3bt дає змогу живити поворотну камеру на в’їзді тим самим кабелем, яким передається відео.
• Спільний бюджет 60 Вт. Порти 2–4 віддають до 30 Вт, але сумарне споживання всіх чотирьох пристроїв не повинно перевищувати 60 Вт.
• Від −30 до +65 °C. Комутатор працює в мороз і спеку у вуличній шафі без кліматичного обладнання.
• Комутація із проміжним зберіганням. Кожен кадр перевіряється перед пересиланням, тож пошкоджені дані далі мережею не йдуть.
• Блискавкозахист 6 кВ. Важливий для обладнання на щоглах і опорах, куди кабелі приходять просто неба.

Де застосовують

• В’їзд і КПП підприємства, віддалені від головної будівлі.
• Камери на щоглах уздовж периметра, автостоянки чи складського двору, куди прокладено оптику.
• Окремі будівлі ферми, кампусу чи логістичного центру, які об’єднують в одну систему з центральним реєстратором.

Характеристики

Питання та відповіді

Які SFP-модулі потрібні для зв’язку з реєстратором?

Порти розраховані на модулі 1000 Мбіт/с. Тип модуля — одномодовий чи багатомодовий, на одне чи два волокна — і його дальність підбирають під наявну оптичну лінію. На протилежному кінці, у серверній, потрібен парний модуль у комутаторі або медіаконвертер.

Чи можна живити комутатор просто від мережі 230 В?

Ні, він розрахований на постійну напругу 48–57 В і струм 1,35 А, споживана потужність — 65 Вт. У вуличній шафі для цього ставлять джерело постійного струму відповідної напруги, бажано з таким самим широким діапазоном робочих температур.

До яких портів під’єднувати найвіддаленіші камери?

За характеристиками дальність PoE до 300 м заявлена для портів 3 і 4 — найдальші камери вмикайте саме в них. Порт 1 з Hi-PoE зручно залишити для поворотної чи іншої енергоємної камери, розташованої ближче до шафи.
