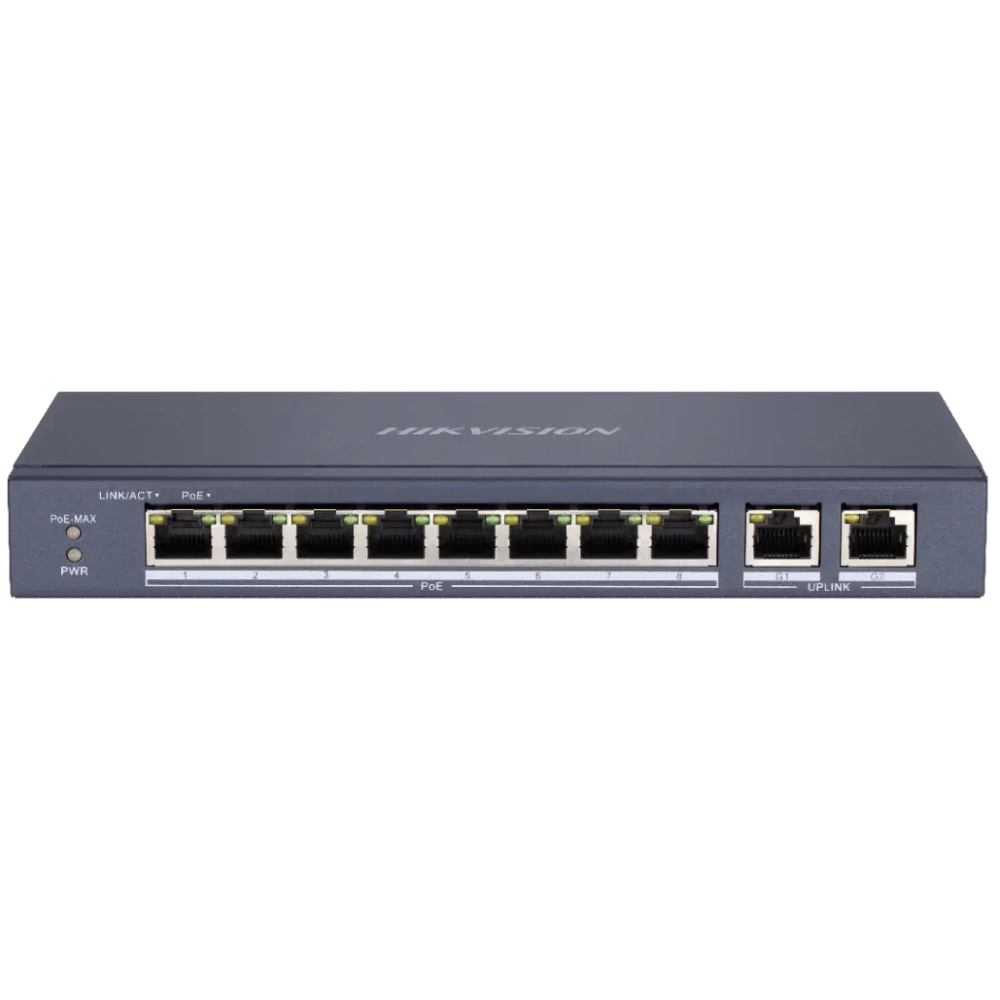

Некерований PoE-комутатор Hikvision DS-3E0310P-E / M(B), 8 портів PoE 100 Мбіт/с + 2 гігабітні uplink, 80 Вт

Hikvision DS-3E0310P-E / M(B) — PoE-комутатор для системи з восьми IP-камер, якій потрібен швидкий канал до реєстратора. Камери під’єднуються до портів PoE 100 Мбіт/с, а два uplink-порти працюють на швидкості до 1000 Мбіт/с: один веде до відеореєстратора, другий — до наступного комутатора чи мережі офісу. Так із кількох однакових комутаторів збирають систему на 16 і більше камер з одним реєстратором.

Можливості

• Два гігабітні uplink. Порти RJ45 10/100/1000 Мбіт/с передають сумарний потік з восьми камер без вузького місця на 100 Мбіт/с.
• Каскад без втрати швидкості. Другий гігабітний порт з’єднує комутатор із сусіднім, і групи камер на різних поверхах чи в різних крилах сходяться до одного реєстратора.
• До 30 Вт на портах 1–8. PoE за IEEE 802.3af/at живить і фіксовані камери, і пристрої PoE+.
• Бюджет 80 Вт. У середньому 10 Вт на кожну з восьми камер.
• Запас продуктивності. Пропускна здатність 5,6 Гбіт/с і 4,1664 млн пакетів/с — усі десять портів можуть працювати з повним навантаженням одночасно.
• Таблиця на 8K MAC-адрес і буфер 4 Мбіт. Комутатор розрахований на роботу у великій мережі з багатьма пристроями.

Де застосовують

• Багатоповерховий офіс чи бізнес-центр: по комутатору на поверх, з’єднаних гігабітними лініями.
• Школа, поліклініка чи гуртожиток із камерами в коридорах кількох крил.
• Склад або логістичний комплекс, де групи камер розташовані в різних кінцях, а реєстратор один.

Характеристики

Питання та відповіді

Як зібрати систему на 16 камер з одним реєстратором?

Знадобляться два такі комутатори. Перший під’єднують одним гігабітним uplink до реєстратора, а другим — до uplink-порту другого комутатора. Відео з усіх 16 камер надходить до реєстратора гігабітним каналом; перевірте лише, що сам реєстратор має потрібну кількість каналів і достатню вхідну пропускну здатність.

Чи отримає живлення пристрій, під’єднаний до гігабітного порту?

Ні. PoE подається тільки на порти 1–8 (до 30 Вт на кожен), а гігабітні порти призначені для реєстратора, мережі чи іншого комутатора. Камери вмикайте лише в порти PoE.

Навіщо комутатору таблиця на 8K MAC-адрес?

У цій таблиці комутатор запам’ятовує, на якому порту знаходиться кожен пристрій, і пересилає кадри адресно. У простіших комутаторах таблиці на 2K записів достатньо для невеликої мережі, а 8K дає запас, коли через комутатор у каскаді проходить трафік сотень пристроїв.
