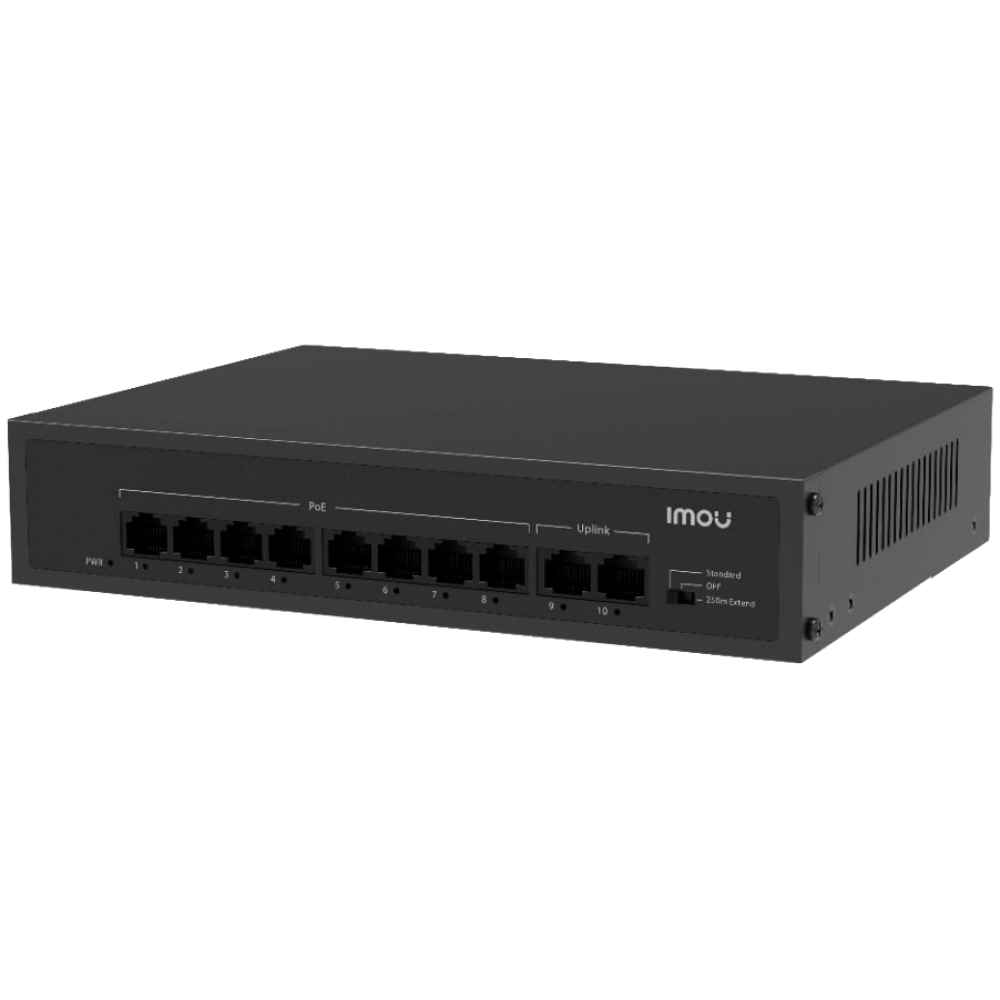

Некерований PoE-комутатор Imou SF110P, 8 портів PoE + 2 uplink 100 Мбіт/с, бюджет 65 Вт, до 250 м

Imou SF110P збирає в одну мережу вісім IP-камер і подає кожній живлення тим самим кабелем, яким передається відео. Два порти uplink виводять потоки на відеореєстратор і в локальну мережу, не забираючи в камер жодного порту. Перші чотири порти віддають до 30 Вт — на них варто вмикати найвибагливіші до живлення пристрої, — а лінії до камер можуть мати довжину до 250 м. Налаштовувати комутатор не потрібно.

Можливості

• Вісім портів PoE 10/100 Мбіт/с. Система з восьми камер обходиться без розеток і блоків живлення біля кожної точки — усе живлення йде від комутатора.
• До 30 Вт на портах 1–4. Ці порти підходять для пристроїв PoE+ (IEEE 802.3at) — камер із потужним підсвічуванням чи точок доступу Wi-Fi.
• Загальний бюджет 65 Вт. За повного завантаження це приблизно 8 Вт на камеру; перед монтажем порівняйте з ним сумарне нічне споживання камер.
• Окремі uplink для реєстратора й мережі. Два порти 10/100 Мбіт/с з’єднують систему з відеореєстратором і роутером.
• Лінії до 250 м. Камери на в’їзді, паркані чи віддаленому навісі під’єднуються напряму, без додаткових вузлів на трасі.
• Двоступеневий грозозахист. 4 кВ у загальному режимі та 2 кВ у диференційному захищають порти від імпульсів, що наводяться на зовнішні кабелі.
• Індикатори Power і Link/Act. Світлодіоди показують наявність живлення та зв’язок на портах, тож несправну лінію до камери видно одразу.

Де застосовують

• Котедж або садиба: камери по периметру ділянки, на в’їзді й біля господарських будівель.
• СТО, автомийка чи невелике виробництво з вісьмома камерами та реєстратором у підсобці.
• Офіс, де крім камер від комутатора живиться точка доступу Wi-Fi.

Характеристики

Питання та відповіді

Які камери вмикати в порти 1–4?

Ті, що споживають найбільше: саме на портах 1–4 доступно до 30 Вт. Сюди під’єднують камери з потужним ІЧ-підсвічуванням, точку доступу Wi-Fi чи інший пристрій PoE+, а звичайні фіксовані камери розподіляють по портах 5–8. Пам’ятайте, що всі вісім портів ділять спільні 65 Вт.

Що означають два значення грозозахисту — 4 кВ і 2 кВ?

Це стійкість до імпульсів двох типів. Загальний (синфазний) режим — перенапруга між жилами кабелю та землею, яка найчастіше виникає через наведення під час грози; диференційний — імпульс між самими жилами. Для першого випадку комутатор розрахований на 4 кВ, для другого — на 2 кВ. Це важливо для систем, де частина камер стоїть на стовпах і парканах.

Як зрозуміти, що камера не отримує живлення чи зв’язку?

Подивіться на індикатори комутатора. Power підтверджує, що сам комутатор увімкнений, а Link/Act показує наявність з’єднання на порту. Якщо камеру під’єднано, а індикатор її порту не світиться, перевірте обтиснення роз’ємів і цілісність кабелю — на довгих лініях проблема найчастіше саме там.
