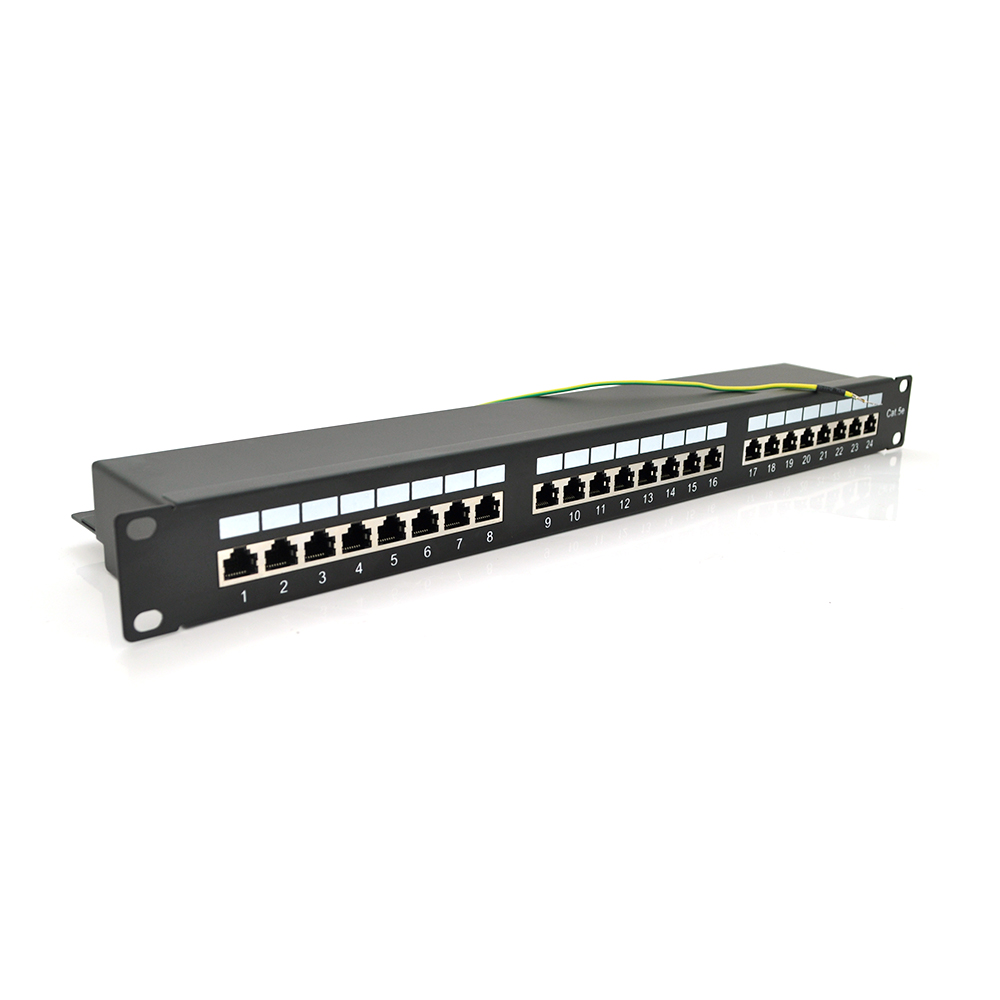

Екранована патч-панель PiPo PP245191UFTP, 24 порти RJ45, FTP, Cat.5e, 19″ 1U, чорна

У цехах, котельнях, на насосних станціях і поруч із силовими щитами мережевий кабель працює в оточенні електродвигунів, частотних перетворювачів і силових ліній. Там, де звичайна неекранована мережа збирає завади, будують екрановану кабельну систему, і патч-панель PiPo PP245191UFTP призначена саме для неї: 24 порти RJ-45 категорії 5e в екранованому виконанні FTP та металевий корпус висотою 1U. Вона з’єднує екрановані лінії від обладнання з комутатором у шафі, не перериваючи екран на вузлі комутації.

Можливості

• Екранування FTP. Екран лінії продовжується через панель, тож захист від електромагнітних завад не обривається в шафі — за умови, що кабель і патч-корди теж екрановані.
• 24 порти під локальний вузол. Достатньо для мережі цеху, лабораторії чи окремого корпусу, де ліній небагато, але кожна важлива для процесу.
• Категорія 5e. Підтримує гігабітний Ethernet і PoE — для промислових комп’ютерів, контролерів, IP-камер і панелей оператора з мережевим інтерфейсом.
• Металевий корпус. Жорсткий корпус із вушками для 19″ шафи; в екранованій системі екран разом із шафою підключають до заземлення.
• Пронумеровані роз’єми. Спрощують документування мережі — на виробництві це прискорює пошук несправної лінії, поки обладнання простоює.
• Конектори фіксуються міцно. Вилки сідають у гнізда щільно й не випадають, що зручно, коли шафу часто відкривають для обслуговування.

Де застосовують

• Виробничі цехи та майстерні з електродвигунами, зварювальним обладнанням і частотними перетворювачами.
• Котельні, насосні й електрощитові, де мережеві лінії йдуть поруч із силовими кабелями.
• Будь-які приміщення, де кабелі даних доводиться прокладати спільними лотками із силовими лініями.

Характеристики

Питання та відповіді

Чи можна використовувати екрановану панель із неекранованим кабелем?

Фізично так, але користі від екранування тоді не буде: захист працює, лише коли екрановані всі ланки — кабель, розетки, панель і патч-корди, — а екран безперервний і заземлений. Якщо сильних завад на об’єкті немає, простішим рішенням буде неекранована система UTP.

Чи обов’язково заземлювати екрановану систему?

Так. Екран захищає лінію лише тоді, коли з’єднаний із заземленням шафи; незаземлений екран може, навпаки, збирати завади. Заземлення виконують за проєктом і нормами електробезпеки.

Чи вистачить категорії 5e для промислової мережі?

Для більшості задач — так: гігабітного Ethernet достатньо для контролерів, камер і робочих станцій. Вищу категорію обирають, коли потрібна більша смуга або запас під модернізацію.
