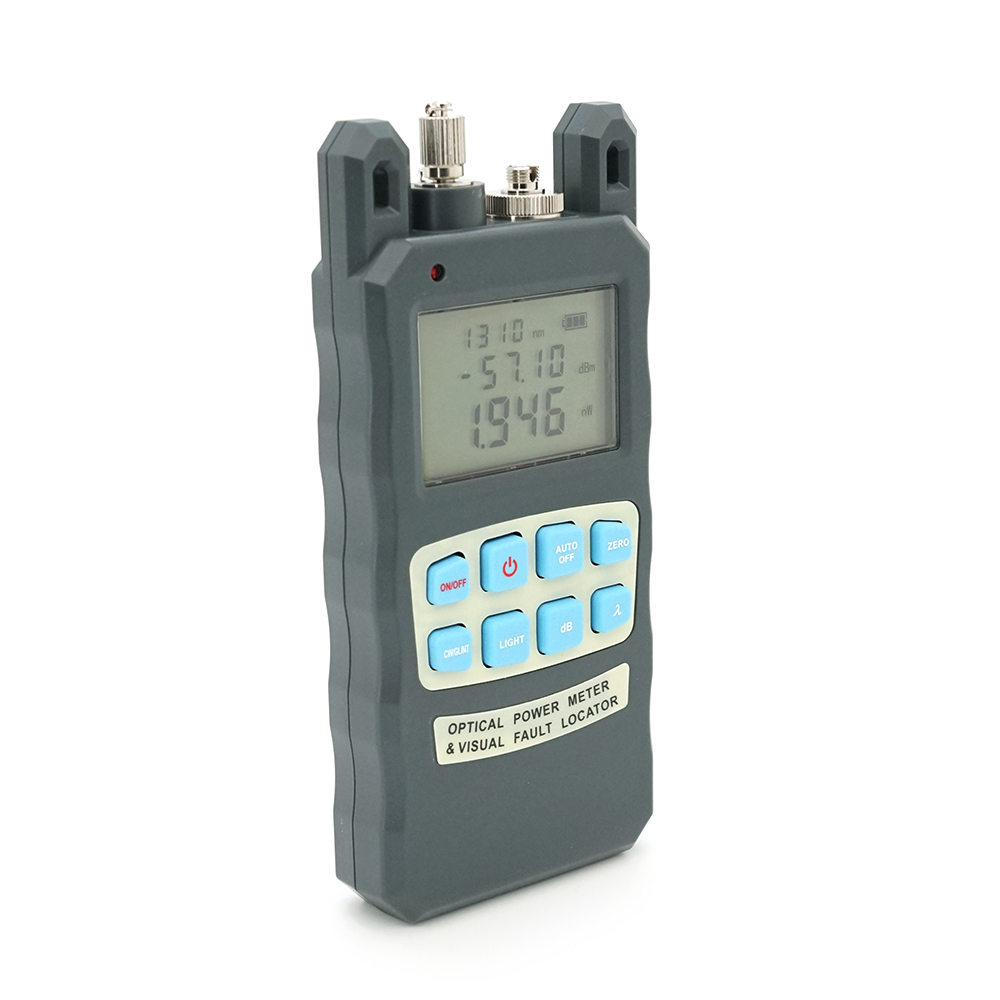

Вимірювач оптичної потужності DXP-30D, 800–1700 нм, роз’єми FC/SC/ST, USB і RS232

Вимірювач оптичної потужності — перший прилад, який отримує монтажник оптики: без нього не видно, скільки світла доходить до абонента і чи не «з’їло» сигнал нове зварне з’єднання або забруднений конектор. DXP-30D працює в діапазоні 800–1700 нм, тож підходить і для багатомодових ліній на 850/1300 нм, і для одномодових на 1310/1550 нм, і для перевірки рівня в мережах PON на 1490 нм.

Можливості

• Сім стандартних довжин хвиль. 850, 950, 1300, 1310, 1490, 1550 і 1625 нм — один прилад і для багатомодових, і для одномодових ліній, зокрема для каналів PON на 1310, 1490 та 1550 нм.
• Детектор InGaAs. Арсенід галію-індію — типовий матеріал фотоприймачів для діапазону 800–1700 нм; розмір детектора Ø 1,0 мм.
• Точність для приймання робіт. Похибка ±0,2 дБ, роздільна здатність 0,01 дБ і лінійність 0,03 дБ дозволяють побачити різницю між вдалим і невдалим з’єднанням, а не лише факт наявності сигналу.
• Широкий діапазон вимірювання. Постачальник наводить діапазони від −70 до +10 дБм та від −50 до +26 дБм — від слабкого сигналу на кінці довгої гілки до потужних сигналів на виході активного обладнання.

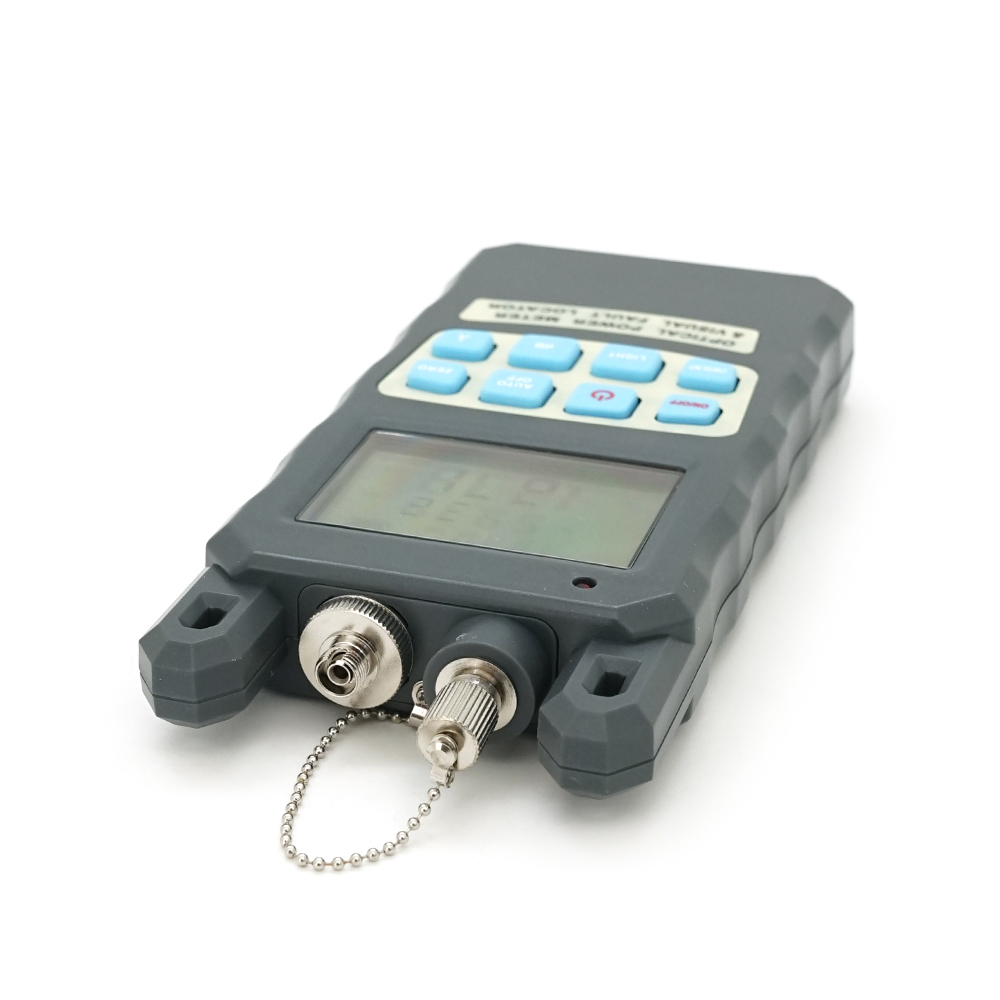

• Роз’єми FC, SC і ST. SC — основний роз’єм абонентських мереж FTTH, а FC і ST досі трапляються в старих кросах, тож прилад підходить для різних ділянок мережі.
• Довга автономність. Заявлений ресурс батареї — 140 годин, а автовимкнення через 10 хвилин бездіяльності береже заряд, якщо прилад забули вимкнути між виїздами.

Де застосовують

• Підключення абонентів PON — перевірка рівня сигналу на кінці дропу перед встановленням терміналу.
• Приймання оптичних ліній після монтажу муфт і кросів — у парі з джерелом випромінювання для вимірювання загасання.
• Планове обслуговування й пошук ділянок з підвищеними втратами в мережах провайдерів.
• Контроль якості оптичних волокон у лабораторіях і на виробництві.

Характеристики

Питання та відповіді

Чи підійде DXP-30D для перевірки сигналу в абонента PON?

Так. Серед стандартних довжин хвиль є 1310, 1490 і 1550 нм, на яких працюють мережі PON. Кінець абонентського кабелю під’єднують до вимірювача, обирають 1490 нм і порівнюють показ із чутливістю терміналу, який планують встановити. Якщо в мережі паралельно транслюється телебачення на 1550 нм, звичайний вимірювач покаже сумарну потужність обох сигналів.

Чи можна виміряти загасання лінії лише цим приладом?

Вимірювач показує потужність світла, що до нього дійшло. Щоб визначити втрати, на іншому кінці лінії потрібне джерело оптичного випромінювання з відомою потужністю на тій самій довжині хвилі: різниця між потужністю джерела й показом вимірювача і є загасанням лінії.

Чи можна живити прилад від мережі?

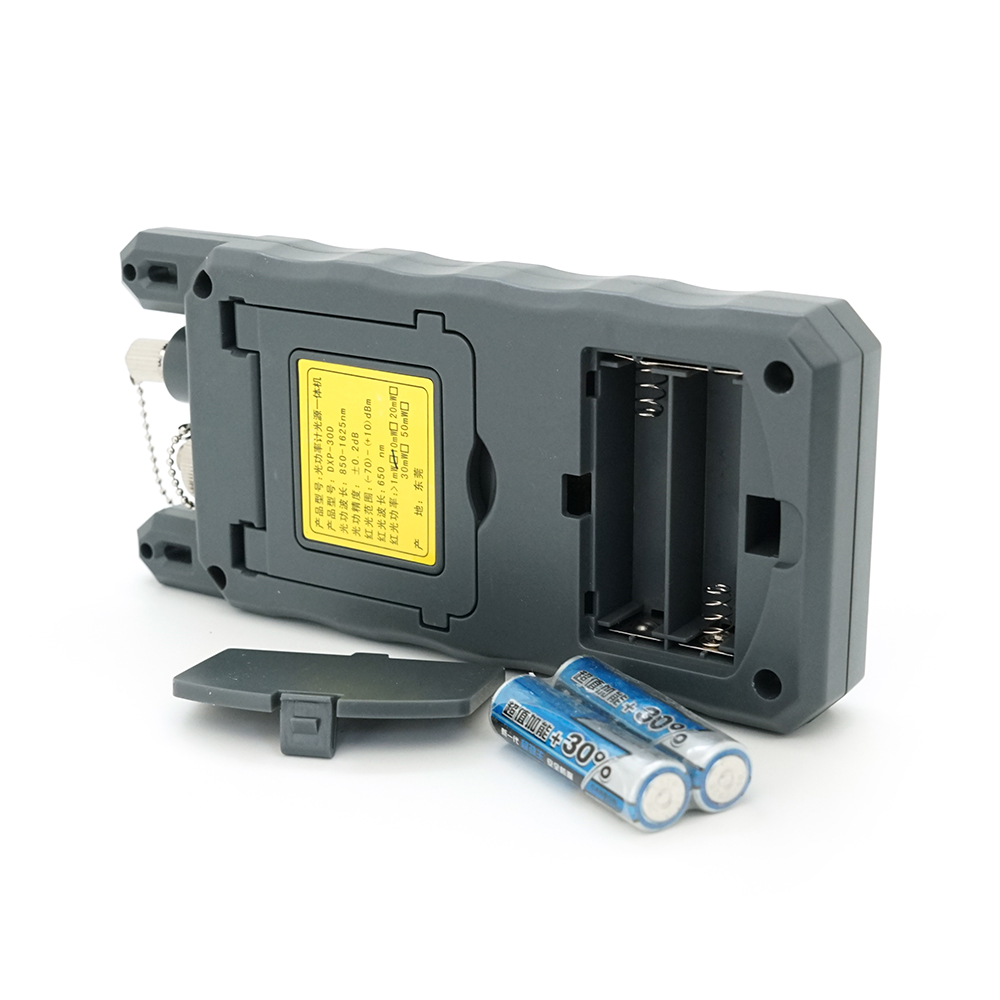

У комплекті є адаптер змінного струму, але з вилкою стандарту CN — для українських розеток може знадобитися перехідник. Автономно прилад працює від батареї із заявленим ресурсом 140 годин.
