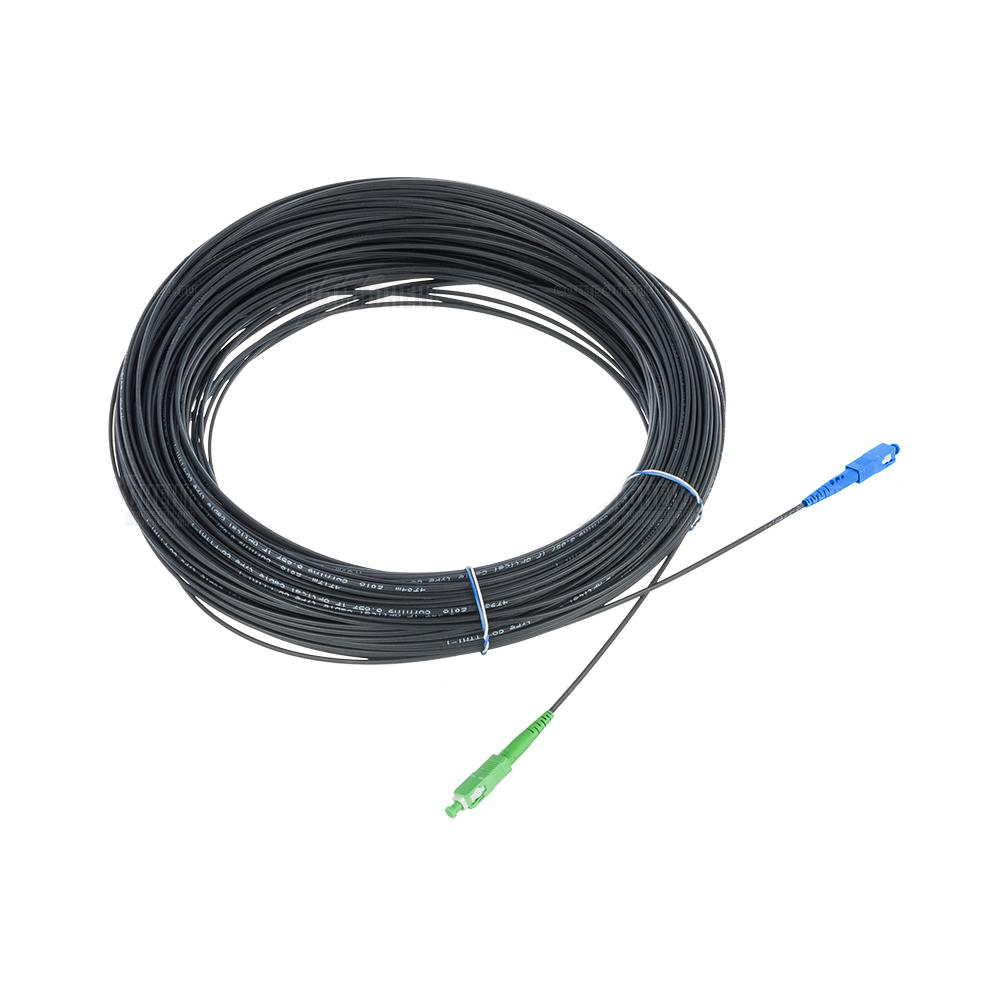

Оптичний патч-корд SC/APC–SC/UPC 300 м, круглий діелектричний кабель Одескабель (ОКТ-Д(1,0)-1Е-300-APC)

Офісні й торговельні комплекси дедалі частіше будують мережу за технологією PON: одне волокно від серверної через пасивні розгалужувачі обслуговує цілі поверхи й окремі будівлі. У таких мережах поруч опиняються порти з різним поліруванням — частина обладнання має SC/UPC, а розгалужувачі й абонентські термінали — SC/APC. Патч-корд ОКТ-Д(1,0)-1Е-300-APC з’єднує їх напряму: SC/APC на одному кінці, SC/UPC на іншому та 300 м круглого діелектричного кабелю «Одескабель» для зовнішніх робіт між ними.

Можливості

• Гібридна лінія на 300 м. Кінці з різним поліруванням дають змогу підключити другу будівлю без перехідного шнура й зайвого з’єднання з власними втратами.
• APC для пасивних оптичних мереж. Скошений торець конектора APC мінімізує відбиття назад у волокно, тому саме такі конектори зазвичай ставлять на розгалужувачі й абонентські термінали PON.
• Без активного обладнання на трасі. Пасивна лінія не потребує живлення між будівлями — у другому блоці досить розгалужувача чи термінала.
• Діелектричний кабель. Металевих елементів немає, тому лінію не заземлюють, а електромережі двох будівель залишаються розв’язаними.
• Для прокладання поза будівлею. Круглий кабель «Одескабель» ОКТ-Д(1,0)-1Е належить до патч-кордів для зовнішніх робіт: його ведуть між будівлями й фасадами, а кругла оболонка добре ущільнюється у вводах.

Де застосовують

• PON-мережа бізнес-центру: з’єднання серверної з розгалужувачем у другому блоці.
• Торговельний комплекс, де провайдер розвів оптику на кросі з адаптерами SC/APC, а обладнання орендаря має порт SC/UPC.
• Підключення окремої будівлі бізнес-парку до наявної PON-мережі без перебудови кросу.

Характеристики

Питання та відповіді

Де в мережі бізнес-центру ставлять APC-кінець?

Зазвичай з боку пасивної частини мережі — розгалужувача, оптичного кросу провайдера чи абонентського термінала, де застосовують SC/APC. UPC-кінець підключають до обладнання з портом SC/UPC. Перед монтажем звірте тип адаптерів на обох кінцях траси й позначте, який кінець куди йде: перевернути вже прокладену лінію не вийде.

Чи можна подовжити лінію ще одним патч-кордом?

Можна, через прохідний адаптер того самого типу полірування, що й конектор: APC-кінець — лише в зелений адаптер SC/APC, UPC-кінець — у синій SC/UPC. Але кожне таке з’єднання додає втрати, а в PON-мережі з розгалужувачами бюджет потужності обмежений, тож зайвих стиків краще уникати.

Чим ця позиція відрізняється від SC/UPC–SC/UPC на 300 м?

Обидві входять до однієї групи патч-кордів на кабелі «Одескабель» ОКТ-Д(1,0)-1Е і мають однакову довжину — 300 м. Різниця в конекторі на одному кінці: тут він SC/APC. Детальних параметрів кабелю — зусилля на розтяг, діаметра, температурного діапазону — у даних постачальника для цієї версії немає, тож для довгого підвісу їх варто уточнити.
