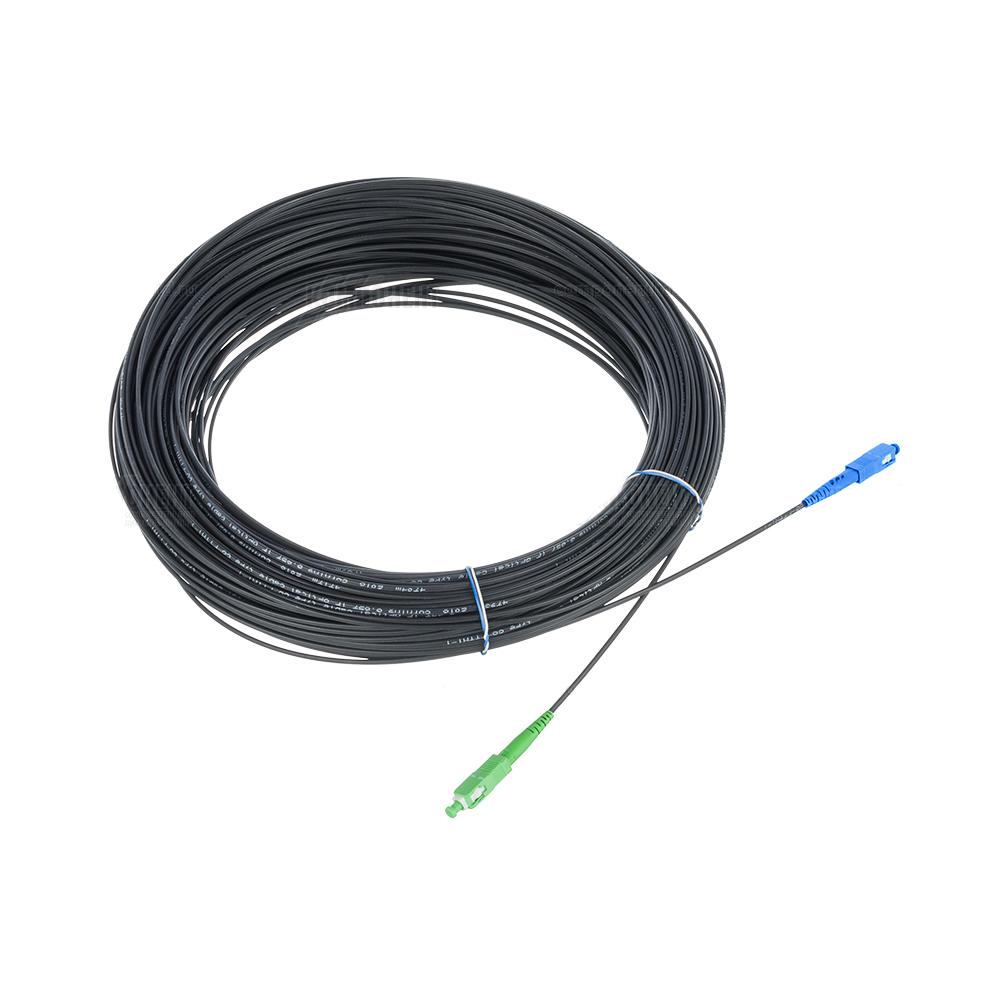

Оптичний патч-корд SC/APC–SC/UPC 270 м, круглий діелектричний кабель Одескабель (ОКТ-Д(1,0)-1Е-270-APC)

У великих готельних комплексах оптику території нерідко розводять на кросі з адаптерами SC/APC — так буває, коли мережу будував провайдер чи інтегратор, який використовує кутове полірування для всіх ліній. А в окремому корпусі — гостьовому будинку, віллі чи корпусі для персоналу — стоїть медіаконвертер або комутатор з портом SC/UPC. Патч-корд ОКТ-Д(1,0)-1Е-270-APC з’єднує такі точки напряму: на одному кінці SC/APC, на іншому SC/UPC, між ними — 270 м круглого діелектричного кабелю «Одескабель» для зовнішніх робіт.

Можливості

• Різне полірування на кінцях. SC/APC підключають до кросу з APC-адаптерами, SC/UPC — до порту обладнання, тож перехідний шнур і зайве з’єднання з додатковими втратами не потрібні.
• Кутове полірування APC. Торець такого конектора скошено, тому відбите світло йде в оболонку волокна, а не назад до передавача, — це важливо для PON-обладнання й передавання телевізійного сигналу по оптиці.
• Готова лінія на 270 м. Обидва кінці оконцьовано заздалегідь: після прокладання лінію одразу підключають, без зварювального апарата на території готелю.
• Діелектричний кабель. Без металевих елементів лінія не потребує заземлення й не створює електричного зв’язку між корпусами.
• Круглий кабель для зовнішніх робіт. Його ведуть між будівлями й по фасадах, а кругла оболонка зручно ущільнюється в кабельних вводах боксів.

Де застосовують

• Заміський готель чи курортний комплекс, де мережу території зведено на оптичний крос з адаптерами SC/APC.
• Підключення окремої вілли, гостьового будинку чи корпусу для персоналу з комутатором, що має порт SC/UPC.
• Реконструкція готелю, коли до наявної APC-інфраструктури додають нове обладнання з UPC-портами.

Характеристики

Питання та відповіді

Чому не взяти звичайний патч-корд і короткий перехідник?

Так теж можна, але кожне додаткове з’єднання — це ще одна пара торців, яку треба чистити, і ще одна точка втрат та можливої несправності. Гібридний патч-корд прибирає зайвий перехід: APC-кінець іде прямо в адаптер кросу, UPC-кінець — у порт обладнання.

Як визначити, де має бути APC-кінець?

Подивіться на адаптери кросу в головному корпусі й на порт обладнання у віддаленому: за поширеним маркуванням APC мають зелений корпус, UPC — синій. Розмотуйте лінію так, щоб зелений конектор опинився біля кросу, — поміняти кінці місцями після підвісу не вийде.

Які параметри кабелю вказано для цієї версії?

У даних постачальника для цієї позиції зазначено круглий діелектричний кабель «Одескабель» марки ОКТ-Д(1,0)-1Е для зовнішніх робіт і довжину 270 м. Допустиме зусилля на розтяг, діаметр і температурний діапазон окремо не наведені — якщо лінію планують підвішувати на довгому прольоті, уточніть ці параметри перед монтажем.
