Оптичний патч-корд SC/APC–SC/UPC 225 м, самонесучий кабель Одескабель 1,0 кН, G.652.D (ОКТ-Д(1,0)-1Е-225-APC)

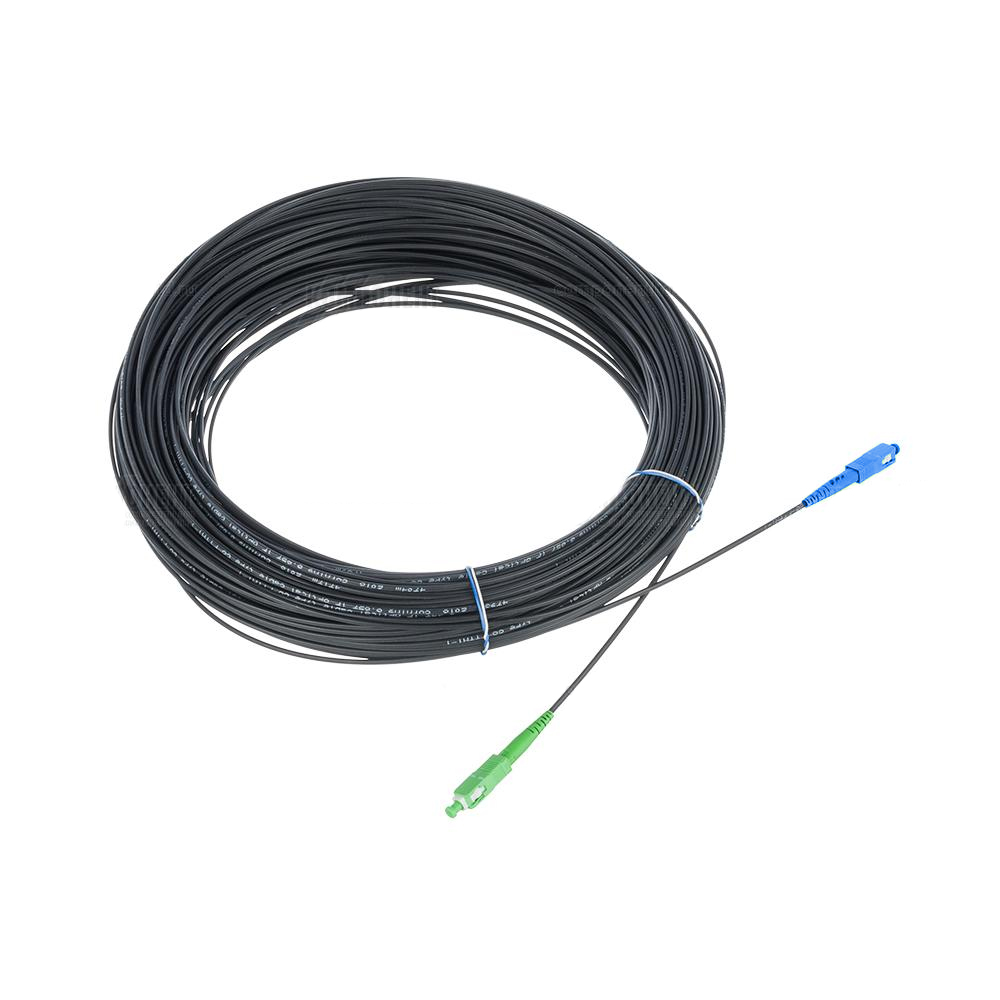

Будівельному майданчику інтернет потрібен із перших днів: прорабу — для документації та зв’язку із замовником, охороні — для камер. Найближчий вузол оптичної мережі оператора часто розташований у сусідній будівлі, і якщо його адаптери мають кутове полірування APC, а в побутівці стоїть обладнання з портом SC/UPC, знадобиться саме гібридна лінія. Патч-корд ОКТ-Д(1,0)-1Е-225-APC має конектор SC/APC з одного боку й SC/UPC з іншого, а між ними — 225 м круглого діелектричного самонесучого кабелю «Одескабель».

Можливості

• Кожен кінець — під свій порт. Кінець SC/APC (за загальноприйнятим маркуванням — зелений) підключають у вузлі оператора, SC/UPC (синій) — до медіаконвертера чи комутатора в побутівці, без перехідного шнура й зайвого з’єднання.
• Запас міцності для тимчасової траси. Дві склопрутки витримують розтяг до 1,0 кН, тож кабель натягують між стіною сусідньої будівлі й тимчасовою опорою на межі майданчика без окремого несучого троса.
• Електрична розв’язка із сусідньою будівлею. У кабелі немає металу, тому він не з’єднує тимчасову електромережу будмайданчика з мережею будівлі, де стоїть вузол оператора, і не потребує заземлення.
• Підключення в день монтажу. Конектори встановлено на заводі — після підвісу лінію одразу вмикають в обладнання, без зварювального апарата на об’єкті.
• Тонкі кінці для вводу в контейнер. Останні 40 см із кожного боку тонші — 3,0 мм замість 5,1 мм, — тож їх легко провести крізь отвір у стінці побутівки до бокса.
• Будівництво не чекає весни. Монтувати й експлуатувати лінію дозволено за температури від −40 до +60 °C.

Де застосовують

• Підключення прорабської чи офісного контейнера будмайданчика до оптичної мережі оператора в сусідній будівлі.
• Тимчасовий інтернет для охорони, камер і обліку робочого часу, поки постійні мережі об’єкта ще не збудовані.
• Об’єкти, де вузол оператора обладнано адаптерами SC/APC, а на майданчику використовують медіаконвертери чи комутатори з портом SC/UPC.

Характеристики

Питання та відповіді

Чи підійде лінія для підключення до мережі PON оператора?

З фізичного боку так: кінець SC/APC стикується з APC-адаптером, а на кожному кінці патч-корда одне волокно — у мережах PON прийом і передавання якраз ідуть по одному волокну на різних довжинах хвиль. Точку підключення, тип абонентського обладнання та його налаштування визначає оператор, тож узгодьте їх до монтажу.

Чи можна закріпити кабель на сусідній будівлі?

Лише за згодою її власника чи керуючої компанії, а якщо вузол належить оператору, — і за погодженням із ним. Кабель кріплять анкерними затискачами під діаметр 5,1 мм, а натяг на прольоті не має перевищувати 1,0 кН.

Що робити з лінією, коли будівництво завершиться?

Її знімають із кріплень без ривків і змотують у бухту з радіусом не менше 20 номінальних діаметрів кабелю — для 5,1 мм це близько 10 см. На конектори одягають захисні ковпачки. Перед монтажем на наступному об’єкті торці очищують, а лінію перевіряють оптичним тестером.
