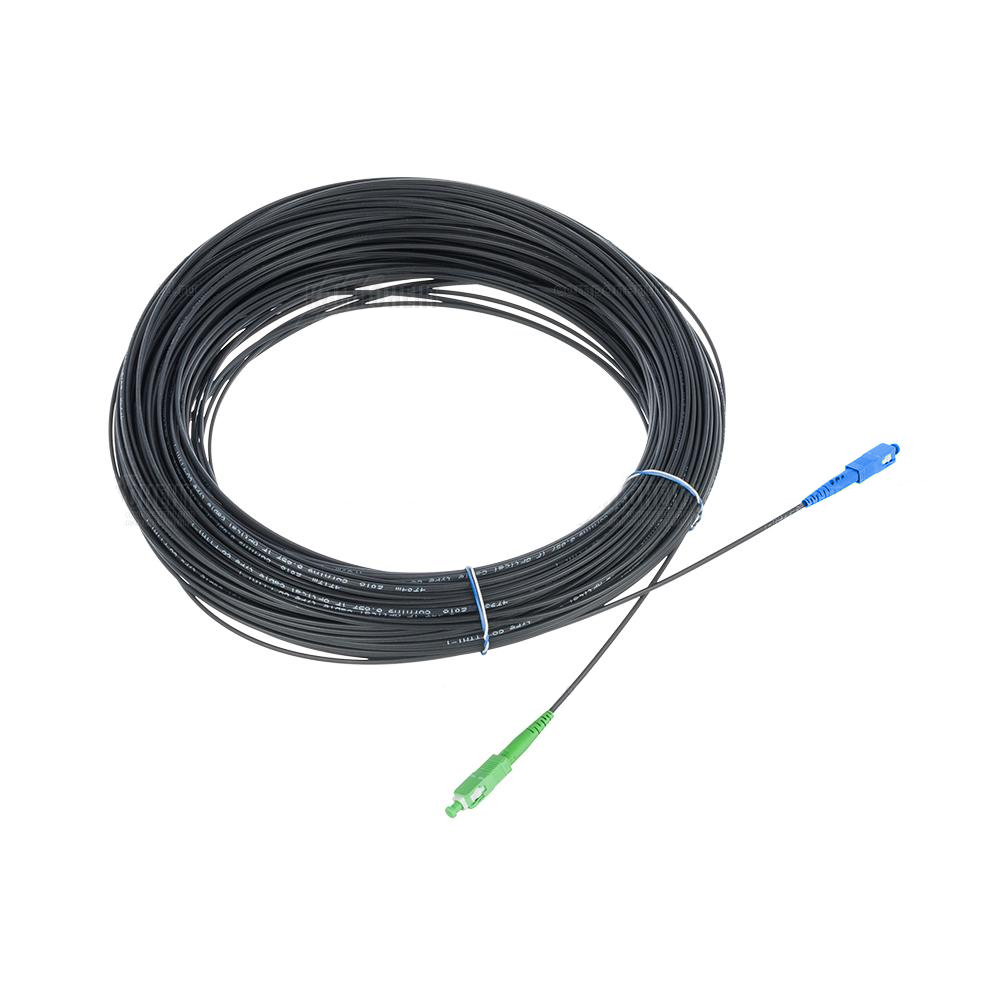

Оптичний патч-корд SC/APC–SC/APC 200 м, самонесучий кабель Одескабель 1,0 кН, G.652.D (ОКТ-Д(1,0)-1Е-200-APC / APC)

Якщо на території підприємства вже працює PON-мережа, новий об’єкт — окремий склад, ангар, теплицю чи пташник — підключають від найближчого розгалужувача. Адаптери в боксах розгалужувачів і оптичні порти абонентських терміналів (ONU) часто мають кутове полірування APC, тож для такої ділянки потрібен патч-корд з SC/APC на обох кінцях. ОКТ-Д(1,0)-1Е-200-APC / APC — саме така лінія на 200 м на круглому діелектричному самонесучому кабелі «Одескабель».

Можливості

• SC/APC з обох боків. Лінію вмикають в APC-адаптер розгалужувача і в порт ONU без перехідників, тож на трасі немає зайвих з’єднань.
• Менше відбиття на кожному стику. Кутове полірування на обох кінцях знижує зворотне відбиття світла в обох точках підключення, а PON-обладнання до нього чутливе.
• Від бокса до об’єкта без троса. Самонесучий кабель з двома склопрутками підвішують від стіни чи опори з розгалужувачем до складу, допустиме зусилля на розтяг становить 1,0 кН.
• Нічого не треба заземлювати. Кабель діелектричний, тож лінію не заземлюють ні біля розгалужувача, ні біля ONU.
• Повністю пасивна траса. На 200 м лінії немає жодного активного пристрою, тож живлення потрібне лише для ONU на самому об’єкті.
• Від −40 до +60 °C. Межі однакові для монтажу та експлуатації, тож кабель можна заводити й у неопалювані приміщення.

Де застосовують

• Підключення окремого складу, ангара чи гаража техніки до PON-мережі підприємства.
• Теплиця, пташник або корівник, де камери й контролери мікроклімату працюють через ONU.
• Пункт охорони чи КПП на в’їзді, віддалений від основних будівель.

Характеристики

Питання та відповіді

Чому на обох кінцях саме APC?

На ділянці «розгалужувач — абонентський термінал» у PON-мережах зазвичай використовують APC: адаптери в боксах і порти ONU мають кутове полірування. Якщо на одному з кінців порт UPC, потрібна гібридна версія ОКТ-Д(1,0)-1Е-200-APC з конекторами SC/APC і SC/UPC.

Як уберегти конектори від пилу на складі чи фермі?

Не знімайте захисні ковпачки до самого підключення, а під час протягування загорніть кінці в плівку. Перед установленням в адаптер торець очищують спеціальною серветкою чи очищувачем для оптики, а саме з’єднання розміщують у закритому боксі. Забруднений торець — одна з найчастіших причин зростання втрат на конекторі.

Мережа без PON, на медіаконвертерах, — ця версія підійде?

Звичайні медіаконвертери здебільшого мають порти SC/UPC, а торці APC і UPC мають різну геометрію: при стикуванні між ними лишається зазор і втрати різко зростають. Для такої мережі в цій серії є версія SC/UPC на 200 м — ОКТ-Д(1,0)-1Е-200.
