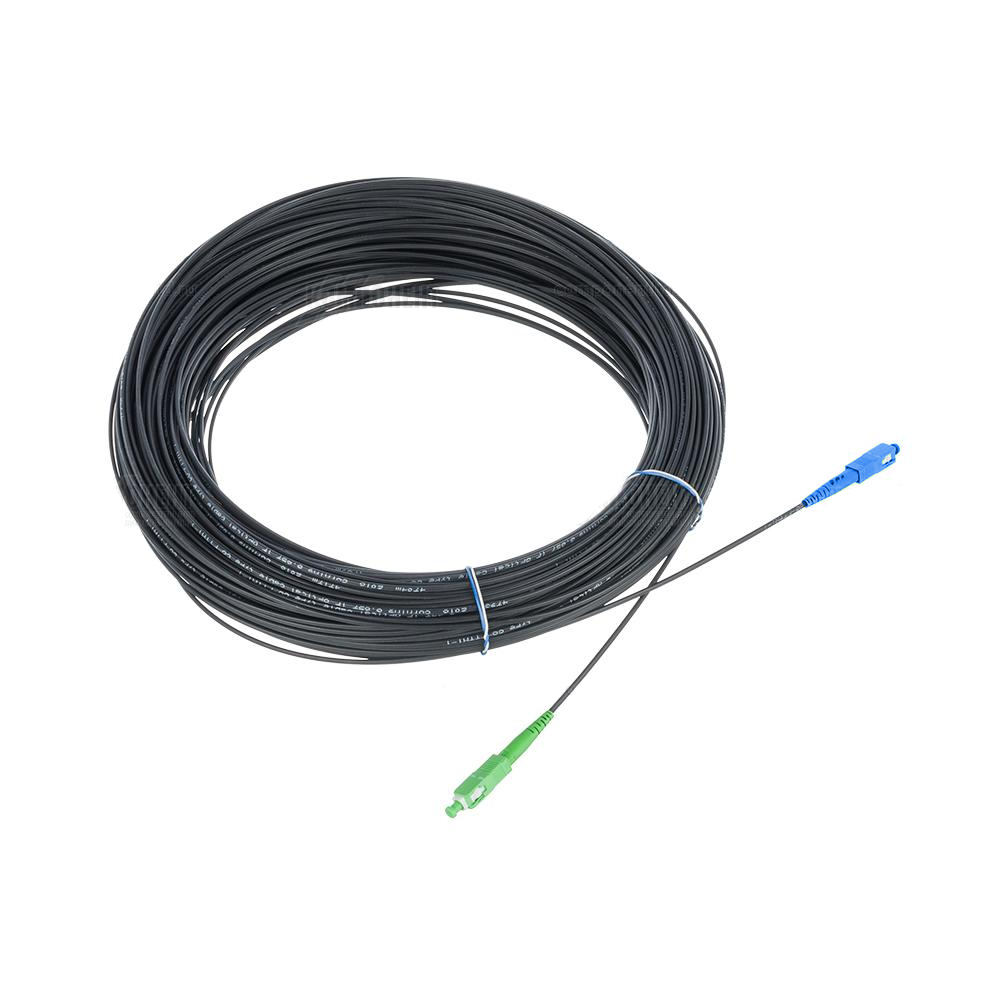

Оптичний патч-корд SC/UPC–SC/APC 250 м, самонесучий кабель Одескабель 0,5 кН, G.652.D (ОКТ-Д(0,5)-1Е-250-APC)

Це версія патч-корда на 250 м із різними конекторами на кінцях: з одного боку SC/UPC, з іншого — SC/APC. Вона потрібна там, де корпуси однієї організації обладнано портами з різним типом полірування: наприклад, у головній будівлі оптику кампусу розведено на кросі з APC-адаптерами, а в окремому корпусі стоїть медіаконвертер чи комутатор із портом SC/UPC. Лінія виконана на круглому діелектричному самонесучому кабелі «Одескабель» і з’єднує такі точки напряму, без перехідних шнурів і зварювання.

Можливості

• Гібридна пара UPC + APC. Кожен кінець підходить до свого типу порту, тож не потрібен додатковий перехідний патч-корд, який додає ще одне з’єднання та втрати.
• Кутове полірування APC на одному кінці. Завдяки скосу торця відбите світло майже не повертається назад у волокно; такі конектори зазвичай використовують у PON-мережах і для передавання відеосигналу.
• 250 м готової траси. Лінію одразу підключають з обох кінців, не зварюючи волокно на висоті чи на морозі.
• Діелектричний самонесучий кабель. Дві склопрутки витримують розтяг до 0,5 кН, металу в конструкції немає — лінію не заземлюють.
• Волокно G.652.D. Стандартне одномодове волокно, з яким працюють і PON-обладнання, і звичайні одномодові медіаконвертери.
• Від −40 до +60 °C. Межі температури однакові для монтажу та експлуатації.

Де застосовують

• Корпус кампусу, який підключають до наявної оптичної мережі з кросом на APC-адаптерах.
• PON-мережа на території підприємства чи містечка: порти станційного обладнання (OLT) часто мають SC/UPC, а розгалужувачі й абонентські термінали — SC/APC.
• Розширення мережі, коли в будівлях стоїть обладнання різних поколінь з різними оптичними портами.

Характеристики

Питання та відповіді

Як відрізнити кінець UPC від APC?

За загальноприйнятим кольоровим маркуванням корпус конектора UPC синій, APC — зелений. Перед монтажем перевірте маркування обох кінців і заздалегідь вирішіть, у якій будівлі буде кожен із них: розвернути вже підвішену лінію не вийде.

Чи можна підключити APC-кінець до UPC-порту?

Ні. Торці UPC і APC мають різну геометрію: під час стикування між волокнами залишається зазор, втрати різко зростають, а полірування може пошкодитися. Кожен кінець підключають лише до порту чи адаптера свого типу.

А якщо з обох боків порти SC/UPC?

Тоді потрібна версія з однаковими конекторами — у цій серії є патч-корд SC/UPC–SC/UPC такої ж довжини, ОКТ-Д(0,5)-1Е-250. Решта параметрів у них збігається: кабель, волокно G.652.D, зусилля на розтяг 0,5 кН і температурний діапазон.
