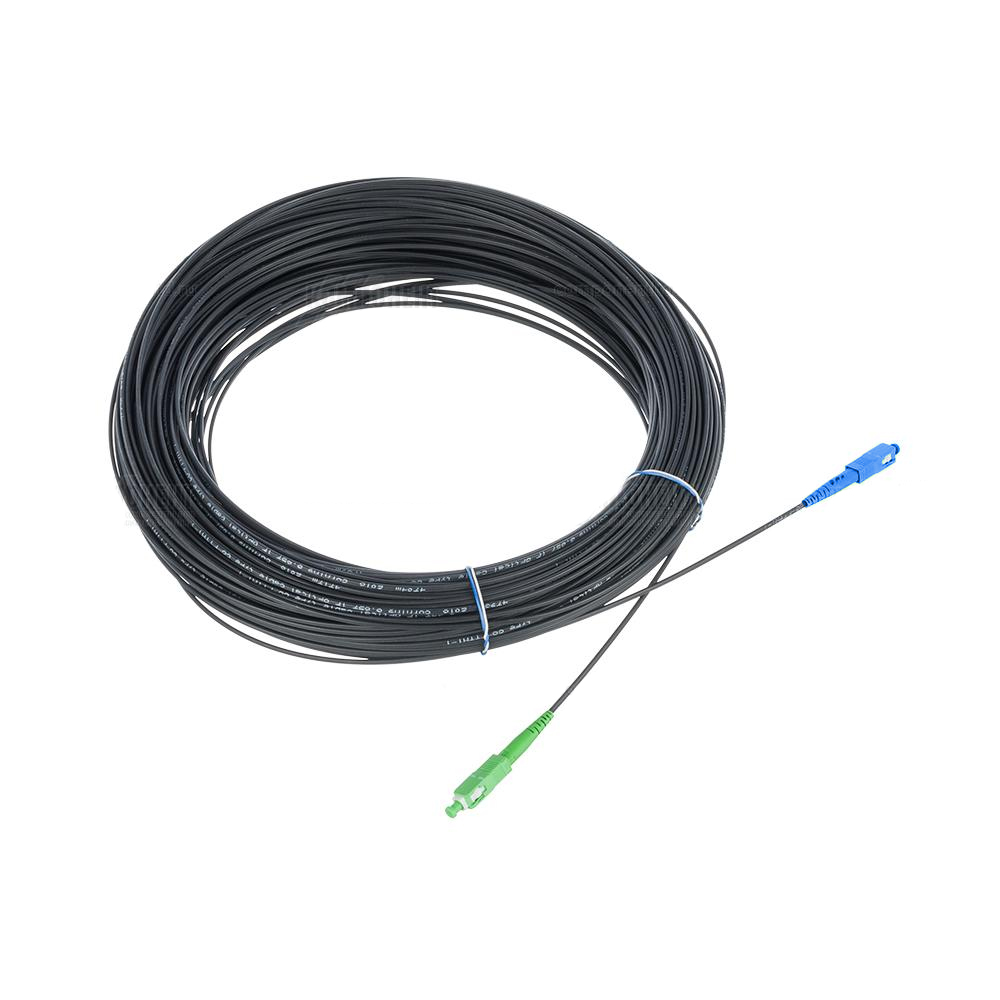

Оптичний патч-корд SC/UPC–SC/APC 225 м, самонесучий кабель Одескабель 0,5 кН, G.652.D (ОКТ-Д(0,5)-1Е-225-APC)

Технологія GPON дає змогу завести оптику в кожну квартиру без активного обладнання в самому будинку: одне волокно від вузла провайдера доходить до пасивного розгалужувача в підвалі чи на техповерсі, а звідти розходиться по поверхах. Цей патч-корд на 225 м закриває саме першу ділянку — від вузла в сусідньому будинку до розгалужувача. Кінці в нього різні: SC/UPC для кросу чи порту на боці вузла, де часто стоїть обладнання з прямим поліруванням, і SC/APC для розгалужувача, адаптери якого в мережах PON зазвичай мають кутове полірування.

Можливості

• Перехід UPC → APC у самій лінії. Між кросом вузла й магістраллю не потрібен окремий перехідний шнур, а отже на трасі на одне з’єднання менше — у бюджеті PON це помітна економія.
• APC на боці будинку. Кутове полірування мінімізує відбиття — важливо для PON, де одним волокном одночасно йдуть сигнали для багатьох квартир.
• Самонесучий діелектричний кабель. Дві склопрутки витримують розтяг до 0,5 кН, а без металу в конструкції лінію не потрібно заземлювати на кожному будинку.
• Одномодове волокно ITU-T G.652.D. Мережі GPON будують саме на одномодовому волокні, тож лінія стикується з наявною мережею провайдера без особливих вимог.
• Тонкі кінці для боксу розгалужувача. Останні 40 см кабелю мають діаметр 3,0 мм — їх зручно укласти в настінний бокс, де місця небагато.
• Траса по фасаду без сезонних обмежень. Температура монтажу та експлуатації — від −40 до +60 °C.

Де застосовують

• Підключення багатоповерхівки до GPON — від OLT у вузлі сусіднього будинку до розгалужувача в підвалі чи на техповерсі.
• Розширення PON-мережі кварталу на ще один будинок, коли в кросі вузла є вільні порти UPC.
• Переведення будинку з FTTB на FTTH, коли в квартири заводять оптику замість витої пари.

Характеристики

Питання та відповіді

Куди підключити кожен кінець у мережі GPON?

Кінець SC/UPC — на боці вузла, до кросу чи порту з прямим поліруванням. Кінець SC/APC — до вхідного адаптера розгалужувача в будинку. Позначте кінці ще до підвішування й розмотуйте лінію від вузла, щоб APC-кінець опинився саме в будинку.

Скільки квартир можна підключити через одну таку лінію?

Стільки, скільки дозволяє розгалужувач і оптичний бюджет мережі: поширені варіанти — 1:8, 1:16, 1:32 або каскад із кількох розгалужувачів. Один порт OLT і одне волокно обслуговують цілу групу абонентів, тож ця лінія може бути єдиною магістраллю на весь будинок.

Чи потрібне живлення в будинку для GPON?

Ні, розгалужувачі пасивні, а в патч-корді немає активних елементів. Живлення потрібне лише вузлу провайдера й терміналам у квартирах. Тому, якщо вузол має резервне живлення, мешканці з ДБЖ для свого терміналу залишаються на зв’язку під час відключень світла.
