Оптична муфта Merlion ML-OP-F102H-96C, герметична, до 96 зварок, 4 вводи, до 4 касет

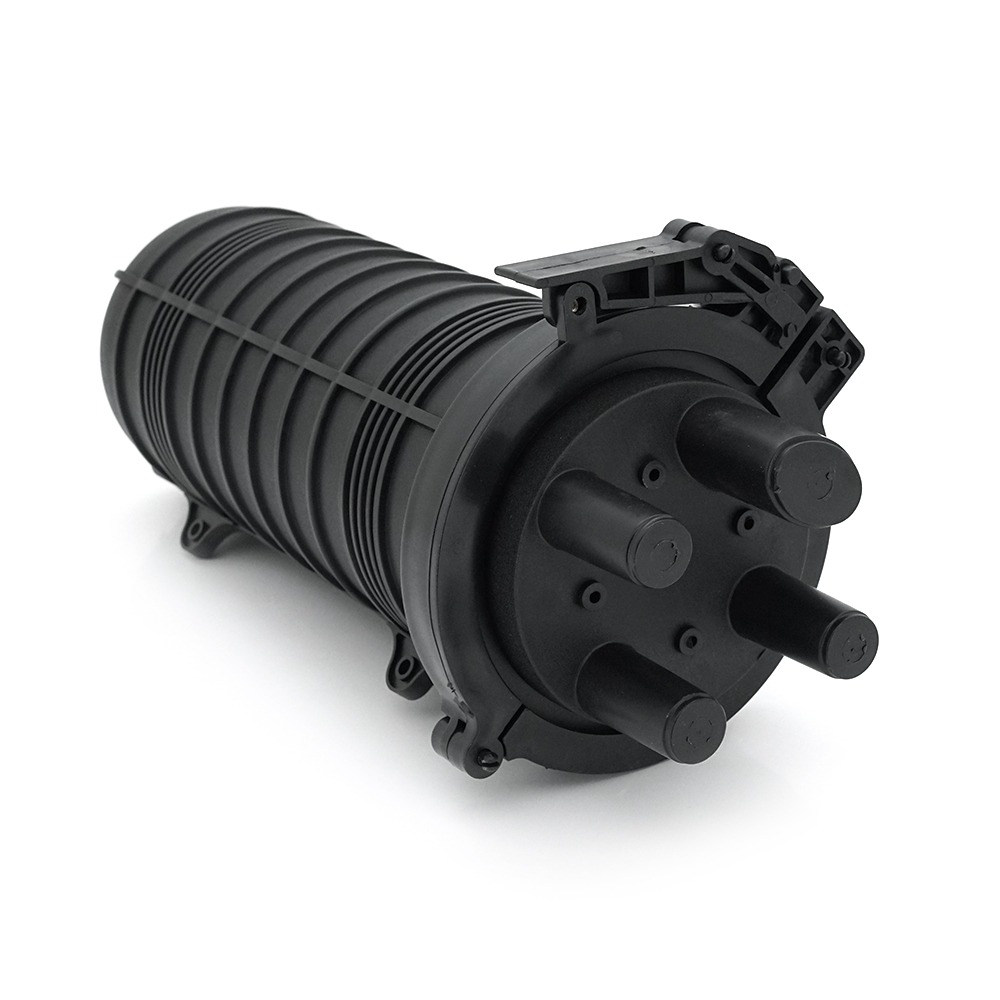

Merlion ML-OP-F102H-96C розрахована на магістралі, де кабелів у точці з’єднання небагато, зате волокон у кожному — багато. До 96 зварок і чотири кабельні вводи — типове співвідношення для стику двох 96-волоконних кабелів на довгій трасі або для магістралі з одним-двома великими відгалуженнями. Герметичний корпус із поліпропілену розміром 410×210×150 мм вміщує до чотирьох сплайс-касет.

Можливості

• 96 зварок на чотири вводи — висока ємність у розрахунку на кожен кабель: муфта призначена для небагатьох, але багатоволоконних кабелів.
• Стики будівельних довжин — кабель постачають барабанами обмеженої довжини, тож на довгій магістралі муфту ставлять на кожному стику, а 96 зварок вистачає на з’єднання двох кабелів по 96 волокон.

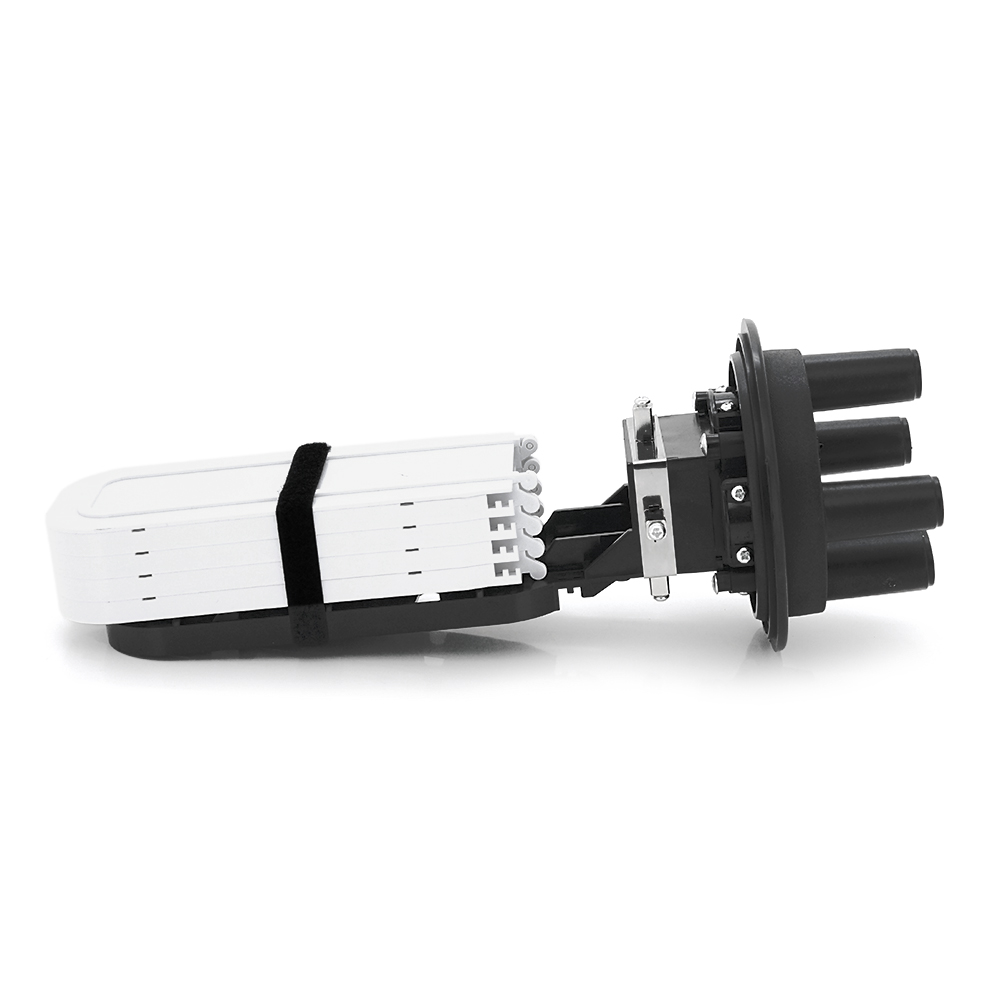

• До 4 сплайс-касет — волокна магістралі укладаються впорядковано, групами, і кожну групу можна обслуговувати окремо.
• Герметичний корпус — захищає зварки там, де магістраль проходить кабельною каналізацією чи повітряною лінією, тобто під дією вологи й пилу.
• Поліпропіленовий корпус — легкий і практично не вбирає вологу, що важливо для обладнання, яке роками стоїть на трасі.
• Габарити 410×210×150 мм — місце під муфту й запас кабелю біля неї варто передбачити заздалегідь, плануючи розміщення в колодязі чи на опорі.

Де застосовують

• Міжвузлові й міжміські магістралі провайдера — стики будівельних довжин 96-волоконного кабелю.
• Перехід магістралі з повітряної лінії в кабельну каналізацію, де з’єднують кабелі різної конструкції.
• Вузли, у яких 96-волоконна магістраль ділиться на два кабелі меншої ємності, що йдуть у різні боки.

Характеристики

Питання та відповіді

Брати муфту на 48 чи на 96 зварок, якщо зараз задіяна лише частина волокон?

Орієнтуйтеся на кількість волокон у кабелях, що сходяться в муфті, а не на поточне завантаження. На магістральних стиках зазвичай одразу зварюють усі волокна кабелю, щоб не відкривати муфту повторно, коли знадобляться резервні. Для 96-волоконного кабелю потрібна муфта на 96 зварок, для 48-волоконного вистачить моделі меншої ємності з тими ж чотирма вводами.

Навіщо герметична муфта, якщо кабель і так захищений оболонкою?

Оболонка захищає волокна лише доти, доки вона ціла. У муфті оболонку знімають, і зварні з’єднання разом із запасом волокна лишаються без цього захисту. Їх закриває корпус муфти, тому для траси поза приміщеннями герметичність — базова вимога: волога біля волокна з часом погіршує його характеристики.
