Медіаконвертер ONV-0110S-SCX-S4-B, 4×RJ45 100 Мбіт/с + SC, одне волокно, 1550 нм, до 20 км

ONV-0110S-SCX-S4-B — друга половина пари одноволоконних медіаконвертерів ONV: він працює на довжині хвилі 1550 нм і з’єднується з версією A (1310 нм) по одному одномодовому волокну на відстані до 20 км. Типова задача для монтажника — точка відеоспостереження далеко від серверної: на в’їзді, вздовж паркану чи на опорі біля дороги. Оптика доходить туди без проміжних комутаторів, а чотири порти RJ45 по 100 Мбіт/с одразу роздають мережу камерам та іншому обладнанню на місці.

Можливості

• Версія B, 1550 нм. Пара A + B передає дані в обидва боки по одному волокну, тож друге волокно кабелю лишається в резерві чи під іншу лінію.

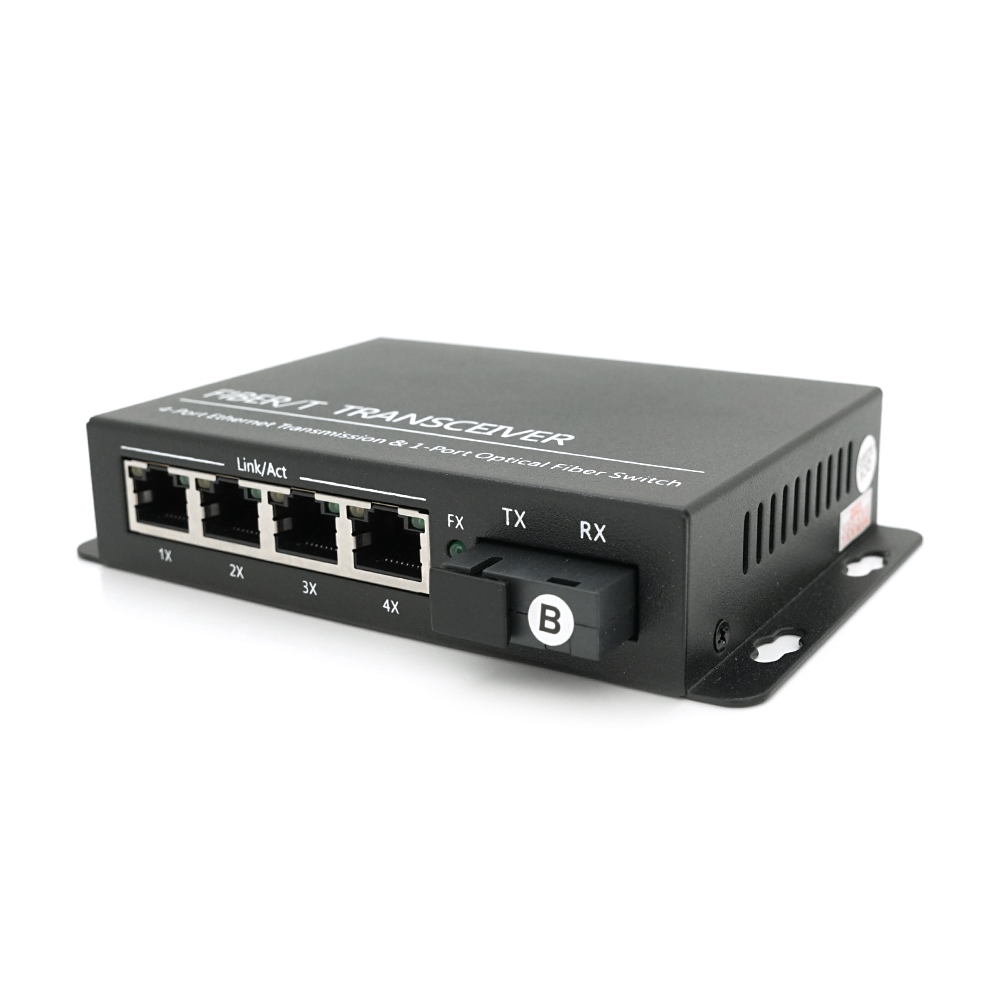

• Вбудований комутатор на 4 порти. Камери, точку доступу чи контролер підключають прямо до конвертера, а порти обмінюються даними між собою.
• Оптичний канал 155 Мбіт/с. Мідні порти працюють на 10/100 Мбіт/с, оптичний інтерфейс — на 155 Мбіт/с; у цей канал і має вкладатися сумарний трафік пристроїв.
• Відстань без обмеження витої пари. Сегмент на мідному кабелі обмежений 100 м, а оптична лінія з цим конвертером — до 20 км і не збирає електромагнітних завад.

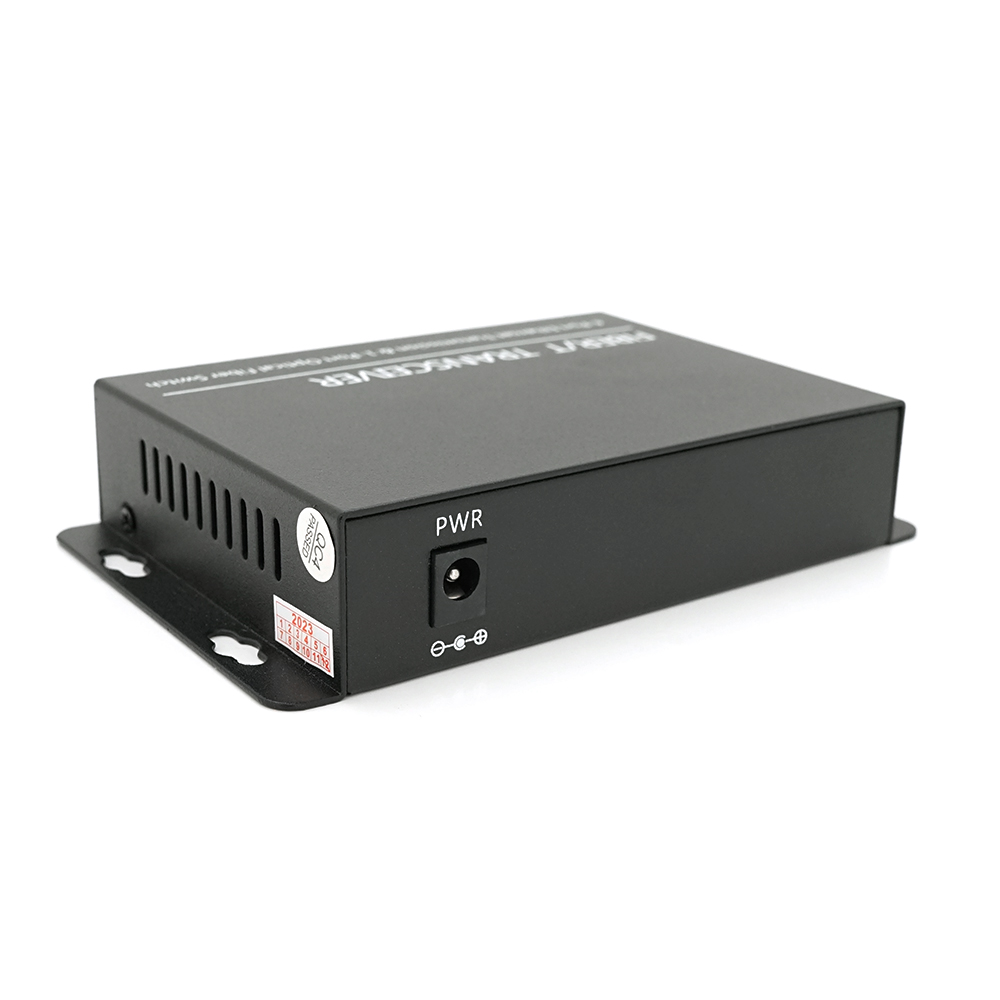

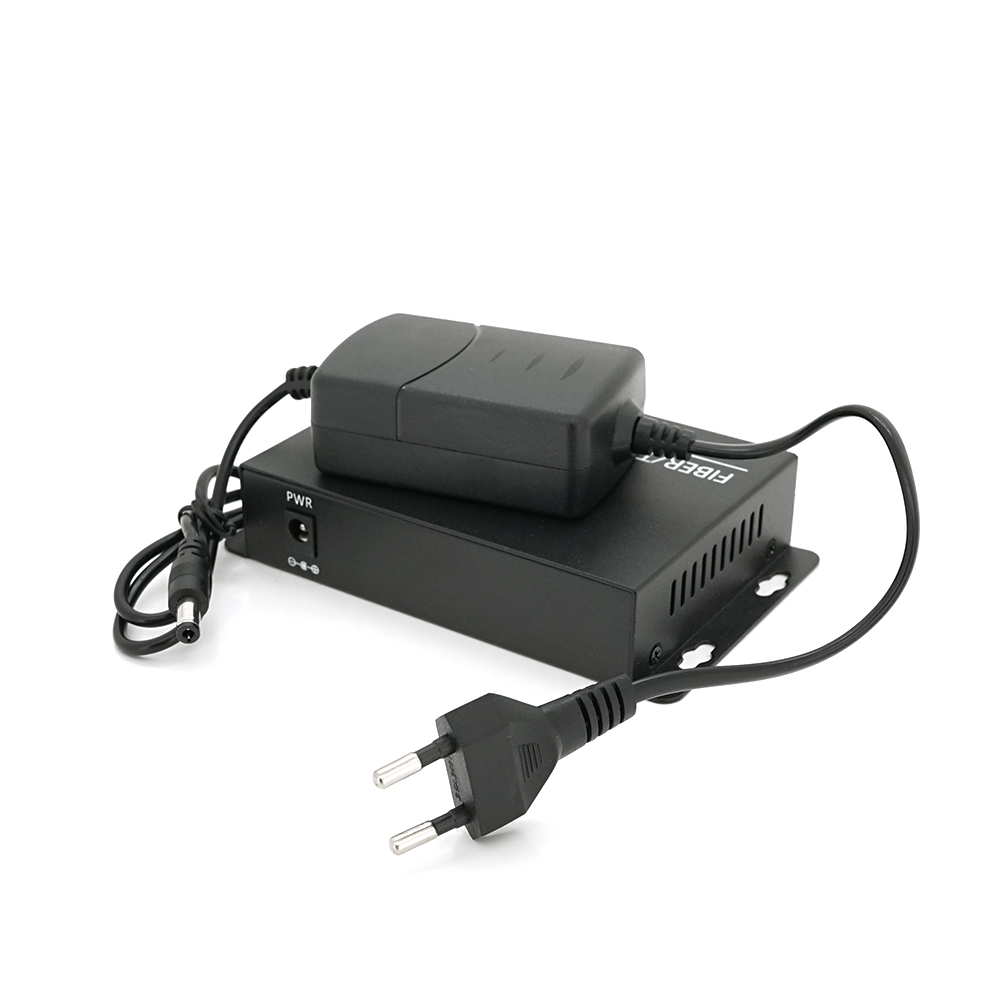

• Мале споживання. Живлення 5 В постійного струму, в очікуванні менше 1 Вт, під повним навантаженням — менше 4 Вт.
• Компактний корпус 94×70×27 мм. Конвертер легко розмістити в невеликому монтажному боксі поруч з іншим обладнанням точки.

Де застосовують

• Камери на в’їзних воротах, шлагбаумах і периметрі великої території.
• Відеоспостереження на віддалених об’єктах — насосних, складах, базах відпочинку, фермах.
• Опори вздовж доріг і автостоянок, до яких прокладено оптичний кабель.
• Підключення віддаленої будівлі до мережі головного офісу по одному волокну.

Характеристики

Питання та відповіді

Чим версія B відрізняється від версії A?

За описом виробника — лише довжиною хвилі: B працює на 1550 нм, A — на 1310 нм; решта характеристик однакова. Для лінії потрібна саме пара A + B, по одному конвертеру на кожен кінець волокна.

Скільки камер можна підключити до одного конвертера?

Портів RJ45 чотири, тож до чотирьох пристроїв, наприклад три камери й точка доступу. Сумарний потік має вкластися в оптичний канал 155 Мбіт/с — бітрейт кожної камери видно в її налаштуваннях. Живлення по PoE в характеристиках не вказане, тому камери живлять окремо — від блока живлення чи PoE-інжектора.

Як перевірити, що лінія працює?

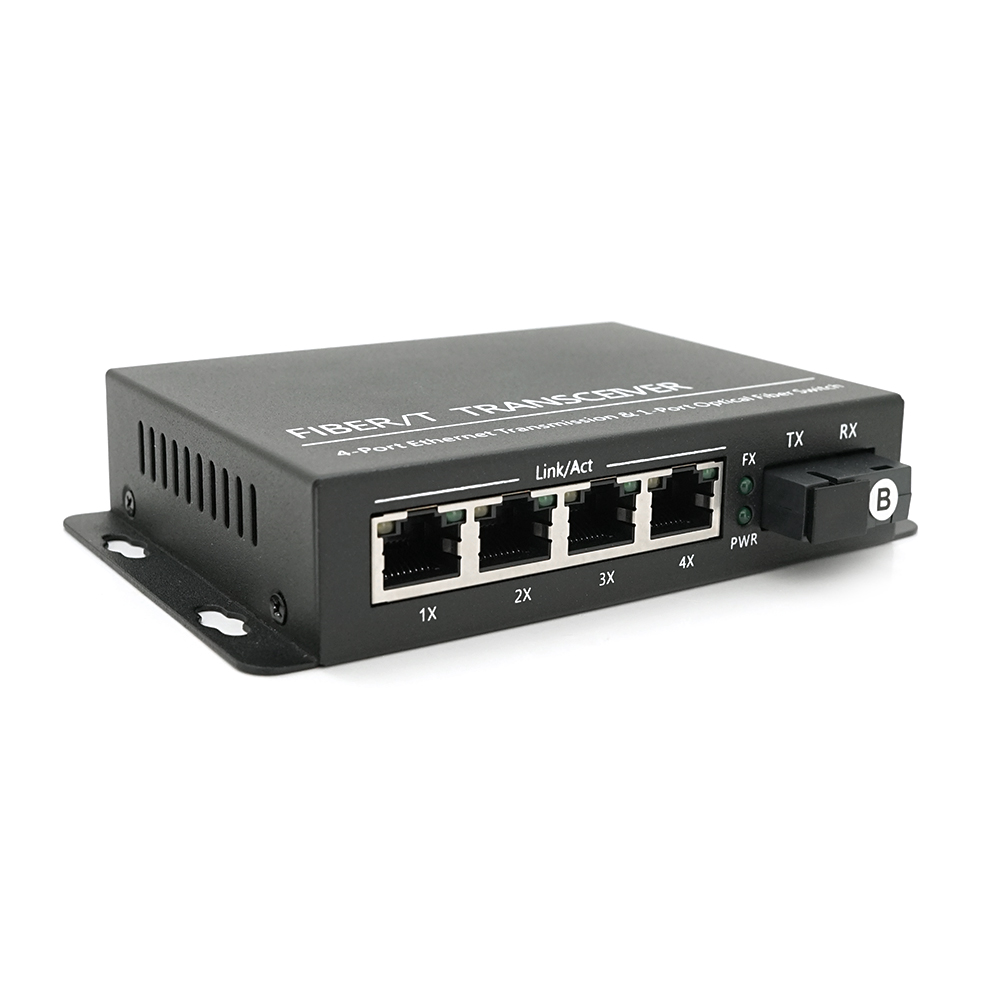

На корпусі є індикатори PWR (живлення), FX (оптичне з’єднання), L/A (з’єднання й передача даних на портах), FDX (дуплекс) і швидкості 10/100. Якщо світиться все, крім FX, проблему шукають у волокні чи в парі конвертерів, а не в камерах.
