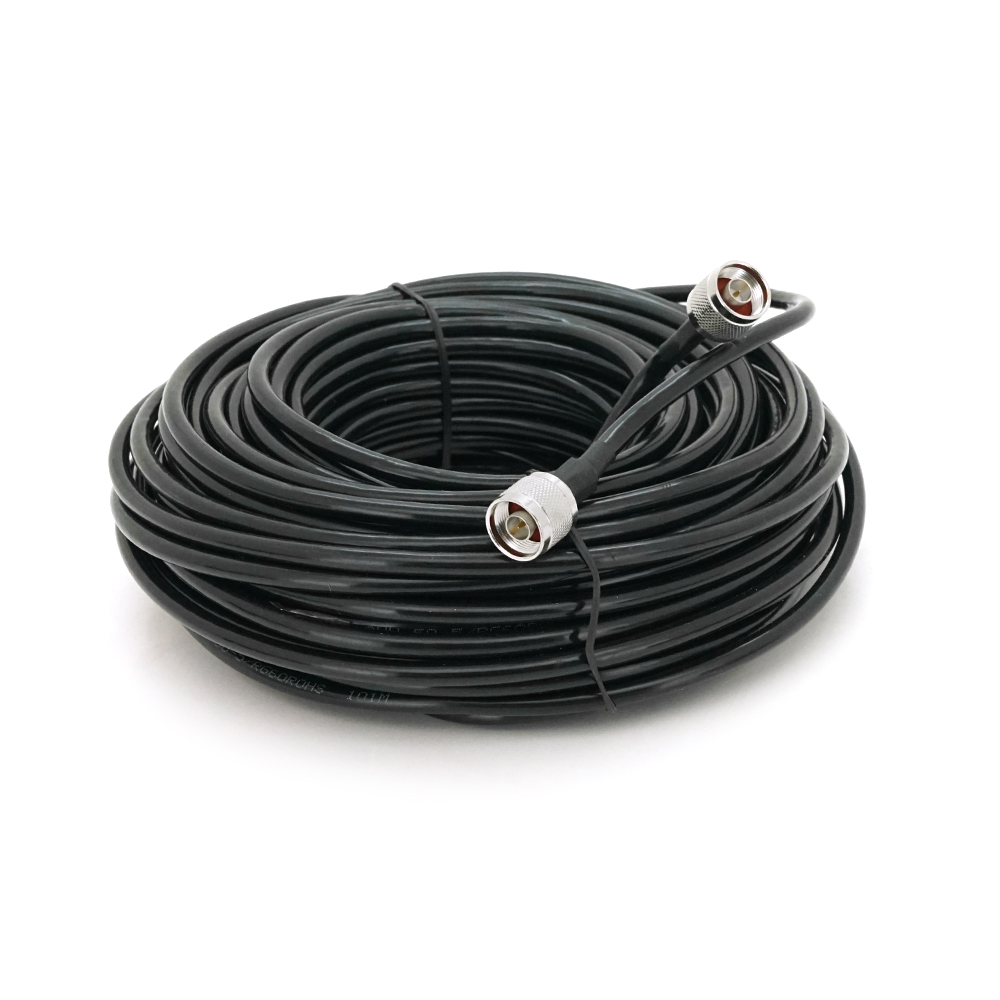

Високочастотний патчкорд для GSM-репітера, N-male — N-male, 30 м, 50 Ом, чорний (YT30087)

Коли репітер стоїть у підвалі чи в глибині складу, а зовнішня антена — на даху, між ними доводиться прокладати довгу кабельну трасу. Патчкорд YT30087 — готовий високочастотний кабель завдовжки 30 м із роз’ємами N-типу (штекер) на обох кінцях і опором 50 Ом. Його не потрібно обтискати на об’єкті: кабель прокладають, накручують роз’єми на гнізда обладнання — і з’єднання готове. Постачальник рекомендує його для підключення сплітерів, GSM-антен та інших комплектуючих до репітера.

Можливості

• Довжина 30 м. Вистачає, щоб з’єднати антену на даху з репітером кількома поверхами нижче або провести сигнал уздовж складського залу до віддаленої внутрішньої антени.
• Роз’єми N-male з обох боків. N-тип — різьбовий високочастотний роз’єм, поширений у репітерах, антенах і сплітерах; накручене з’єднання не роз’єднується випадково, якщо кабель зачепили.
• Опір 50 Ом. Стандартне значення для обладнання мобільного зв’язку, тож кабель узгоджується з репітерами й антенами без зайвих відбиттів сигналу на стиках.
• Невелике загасання. Постачальник зазначає, що завдяки якісним компонентам кабель має невеликий коефіцієнт загасання сигналу — це особливо важливо на довгих трасах, де втрати накопичуються з кожним метром.
• Готовий до монтажу. Роз’єми вже встановлено, тож не потрібні інструмент для обтискання й навички паяння, а якість з’єднання не залежить від умов на об’єкті.

Де застосовують

• Траса від зовнішньої антени на даху до репітера в підвалі чи на підземному поверсі.
• Підключення віддалених внутрішніх антен і розгалужувачів у великих складських приміщеннях.
• Розведення сигналу між поверхами офісної будівлі, коли репітер і антени стоять у різних її частинах.

Характеристики

Питання та відповіді

До яких гнізд підходить цей кабель?

На обох кінцях стоять штекери N-male, тому на репітері, антені чи сплітері мають бути гнізда N-типу (female). Якщо на обладнанні інший роз’єм, знадобиться перехідник; кожен такий перехід додає невеликі втрати, тож краще, щоб роз’єми збігалися.

Чи варто брати 30 м із запасом, якщо траса коротша?

Будь-який коаксіальний кабель послаблює сигнал пропорційно довжині, а на вищих частотах — сильніше. Зайві метри, змотані в бухту, лише забирають частину посилення репітера. Довжина 30 м доречна, коли траса справді така: з даху до підвалу чи через увесь склад.

Чи можна замінити його телевізійним кабелем?

Телевізійний коаксіальний кабель зазвичай має опір 75 Ом, а цей патчкорд — 50 Ом, як і більшість обладнання для мобільного зв’язку. Змішування різних опорів у тракті спричиняє відбиття й додаткові втрати, тому в репітерних системах використовують кабелі на 50 Ом.
