Розгалужувач (сплітер) 1/4 для GSM-підсилювача, 698–2700 МГц, 2G/3G/4G, на 4 внутрішні антени (YT30090)

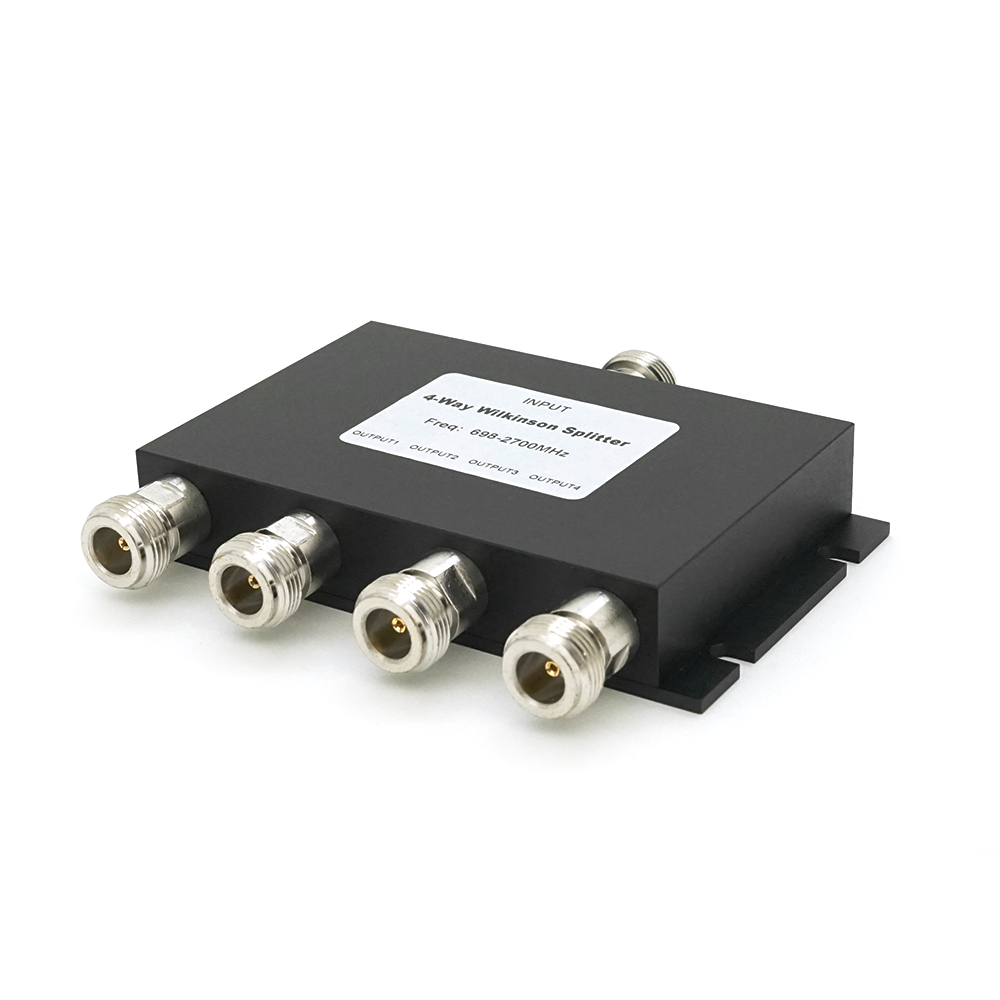

Одна внутрішня антена репітера рідко покриває весь офісний поверх, склад із рядами стелажів чи розгалужений підвал: сигнал слабшає вже за першою капітальною стіною. Розгалужувач YT30090 ділить сигнал підсилювача на чотири виходи, тож до одного репітера можна під’єднати чотири внутрішні антени й розставити їх по різних кімнатах або зонах. Сплітер працює в діапазоні 698–2700 МГц і підтримує 2G, 3G та 4G.

Можливості

• Чотири антени від одного підсилювача. Замість кількох окремих репітерів — один підсилювач і чотири точки роздачі сигналу, наприклад у кабінетах уздовж коридору.
• Діапазон 698–2700 МГц. Охоплює частоти 900, 1800 і 2100 МГц, на яких працюють поширені GSM-підсилювачі, тож сплітер підходить і до одно-, і до багатодіапазонних моделей.
• 2G, 3G і 4G. Через розгалужувач проходять і голосовий зв’язок, і мобільний інтернет — окремої системи для даних не потрібно.
• Двостороння робота. Сигнал іде від репітера до антен і назад — від телефонів до репітера, тому вихідні дзвінки з віддалених кімнат так само проходять через систему.
• Втрати до 0,5 дБ на антену. За даними постачальника, кожна кімнатна антена має втрати посилення не більше 0,5 дБ.

Де застосовують

• Офісний поверх із кількома кабінетами й переговорною — по антені в кожну зону.
• Склад, де стелажі ділять зал на проходи, а одна антена не дістає до дальніх рядів.
• Підвальні й підземні поверхи з довгими коридорами та окремими приміщеннями — комори, технічні кімнати, паркінг.

Характеристики

Питання та відповіді

Куди підключати розгалужувач у системі з репітером?

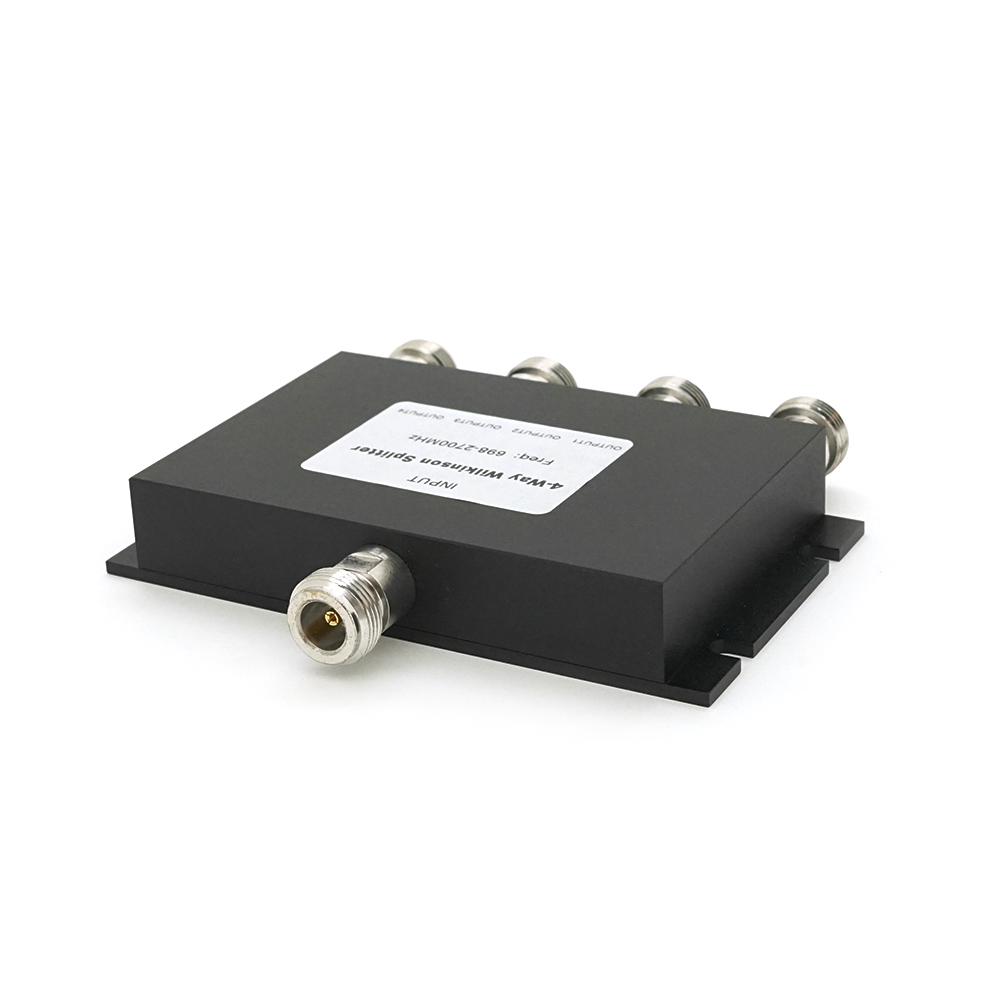

Сплітер ставлять з боку роздачі сигналу: вхід під’єднують до виходу репітера для внутрішніх антен, а до чотирьох виходів — кімнатні антени. Зовнішню антену, що приймає сигнал від вежі оператора, через нього не підключають: розгалужувач призначений саме для внутрішніх антен.

Чи послабиться сигнал на кожній антені?

Так, потужність репітера розподіляється між виходами, тому кожна антена отримує лише частку сигналу; крім того, постачальник вказує втрати до 0,5 дБ на кожну кімнатну антену. Для системи з чотирма антенами варто обирати репітер із запасом посилення й не робити кабелі до антен довшими, ніж потрібно.

Чи підійде сплітер до тридіапазонного підсилювача?

Діапазон 698–2700 МГц охоплює частоти 900, 1800 і 2100 МГц, тому розгалужувач можна використовувати з одно-, дво- й тридіапазонними репітерами. Перевірте лише, щоб роз’єми сплітера, кабелів і репітера збігалися, інакше знадобляться перехідники.
