Бокс Adal Pano 166239 з ABS-пластику під трифазний лічильник і 17 модулів (3+14), 500×350×190 мм, IP65

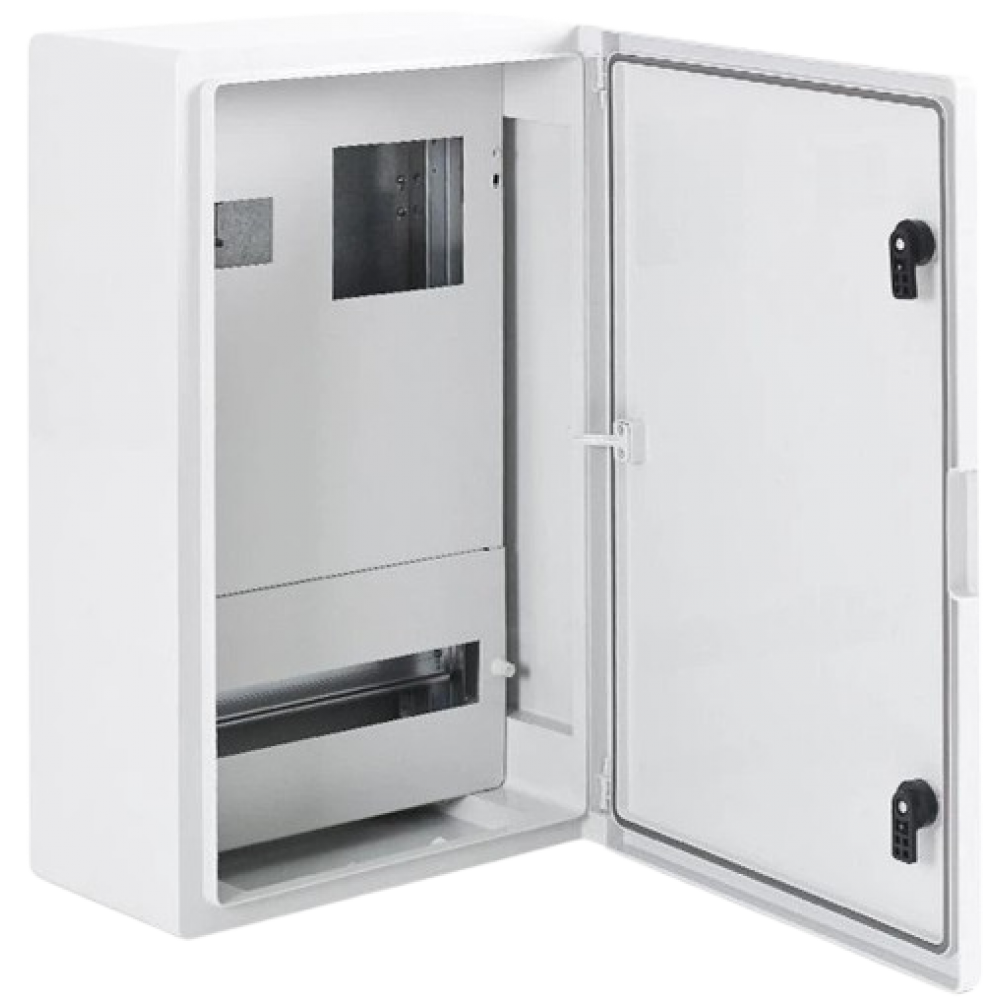

Adal Pano 166239 — пластиковий бокс, у якому в одному корпусі збирають облік і розподіл електроенергії: трифазний лічильник і до 17 модульних апаратів захисту. Корпус із міцного ABS-пластику не іржавіє і сам не проводить струм, а ступінь захисту IP65 дає змогу встановлювати його там, де є пил і волога, зокрема на вулиці. Габарити — 500×350×190 мм.

Можливості

• Місце під трифазний лічильник — облік і захисні апарати розміщуються разом, без окремої лічильникової коробки поруч.
• 17 модулів (3+14) — місця поділено на групи по 3 і 14 модулів. Модуль — це стандартна ширина апарата на DIN-рейці, близько 18 мм: однополюсний автомат займає один модуль, триполюсний — три.
• Міцний ABS-пластик — корпус витримує випадкові удари, не піддається корозії у вологому середовищі й не проводить струм.
• Захист IP65 — повний захист від пилу та від струменів води з будь-якого напрямку.
• Компактний формат — бокс 500×350×190 мм легко розмістити на фасаді будинку, у ніші чи в технічному приміщенні біля вводу.

Де застосовують

• Ввід у приватний будинок, котедж чи дачу з трифазним підключенням.
• Гаражі, майстерні й невеликі комерційні об’єкти з власним обліком електроенергії.
• Тимчасове електропостачання будмайданчика.
• Господарські будівлі й ферми, де щит працює в пилу та вологості.

Характеристики

Питання та відповіді

Скільки апаратів поміститься в бокс?

Сумарна ширина апаратів не повинна перевищувати 17 модулів з урахуванням поділу 3+14. Наприклад, у групу на 3 модулі встановлюють триполюсний вступний автомат, а в групу на 14 — ПЗВ, реле напруги й групові автомати. Ширину кожного апарата в модулях указано в його паспорті.

Що врахувати перед встановленням лічильника?

Місце й порядок підключення лічильника погоджують з оператором системи розподілу, який його пломбує. Бокс з IP65 можна монтувати на фасаді, але для пластику краще обирати місце без тривалого прямого сонця, а кабелі заводити знизу через герметичні вводи.
