Модульний щиток Panasonic BQDTM23221-UA1 на 32 модулі, навісний, 410×454×114 мм, прозорі темно-сірі дверцята

Panasonic BQDTM23221-UA1 — навісний щиток на 32 модулі з прозорими темно-сірими дверцятами: стан автоматів видно, не відчиняючи щит. У технічних і службових приміщеннях підприємства це зручно — черговий електрик чи оператор бачить, яка лінія вимкнулася, ще до того, як підійде з інструментом. Корпус з вогнезатримувального безгалогенового пластику розрахований на температуру середовища від −25 до +60 °C і має клас ударостійкості IK07.

Можливості

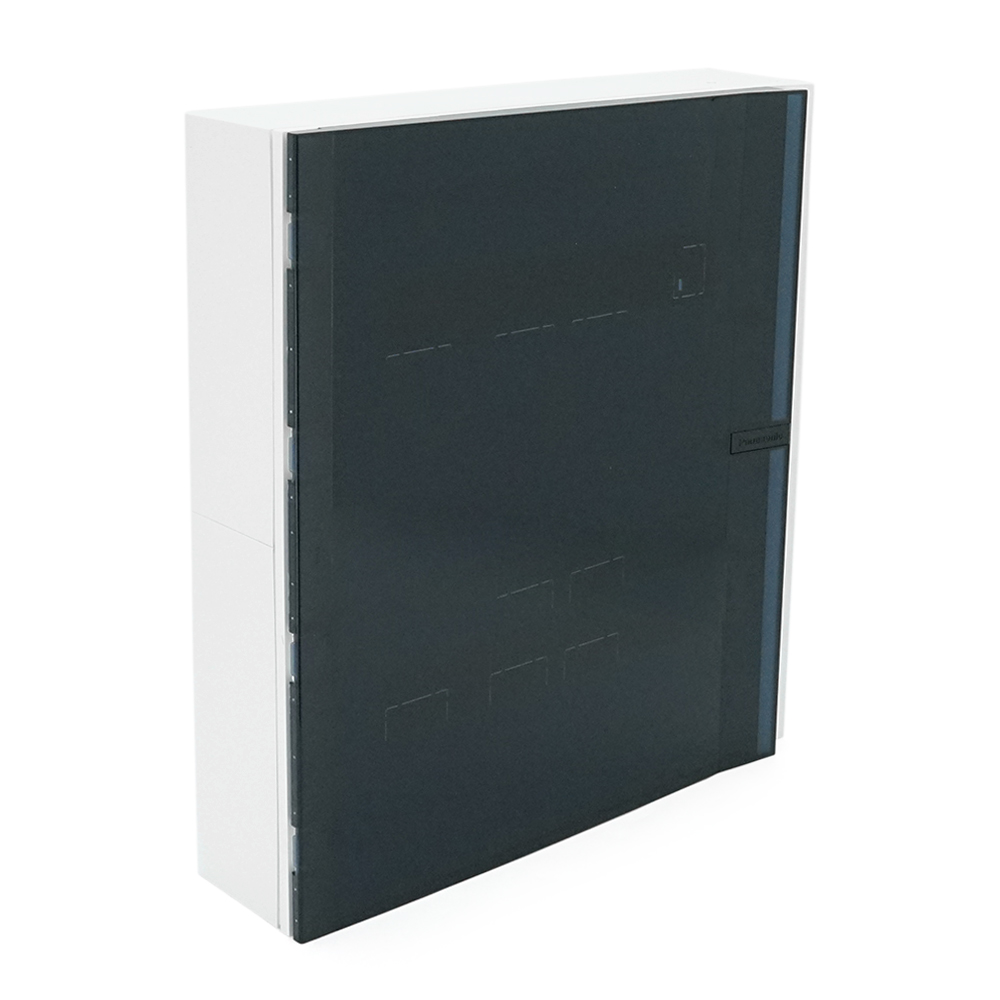

• Прозорі темно-сірі дверцята — положення автоматів і ПЗВ видно крізь дверцята, а темний відтінок не впадає в око в технічному інтер’єрі
• Температура середовища від −25 до +60 °C — щиток можна ставити в сухих неопалюваних приміщеннях, наприклад у тамбурі складу
• Клас ударостійкості IK07 — оболонка розрахована на удар енергією 2 Дж, що доречно для проходів і службових коридорів
• Номінальні 400 В і 63 А — щиток підходить і для трифазного вводу, розведеного на групи освітлення, розеток і обладнання
• Горизонтальне й вертикальне об’єднання — кілька щитків збираються в одну конструкцію, якщо ліній стає більше

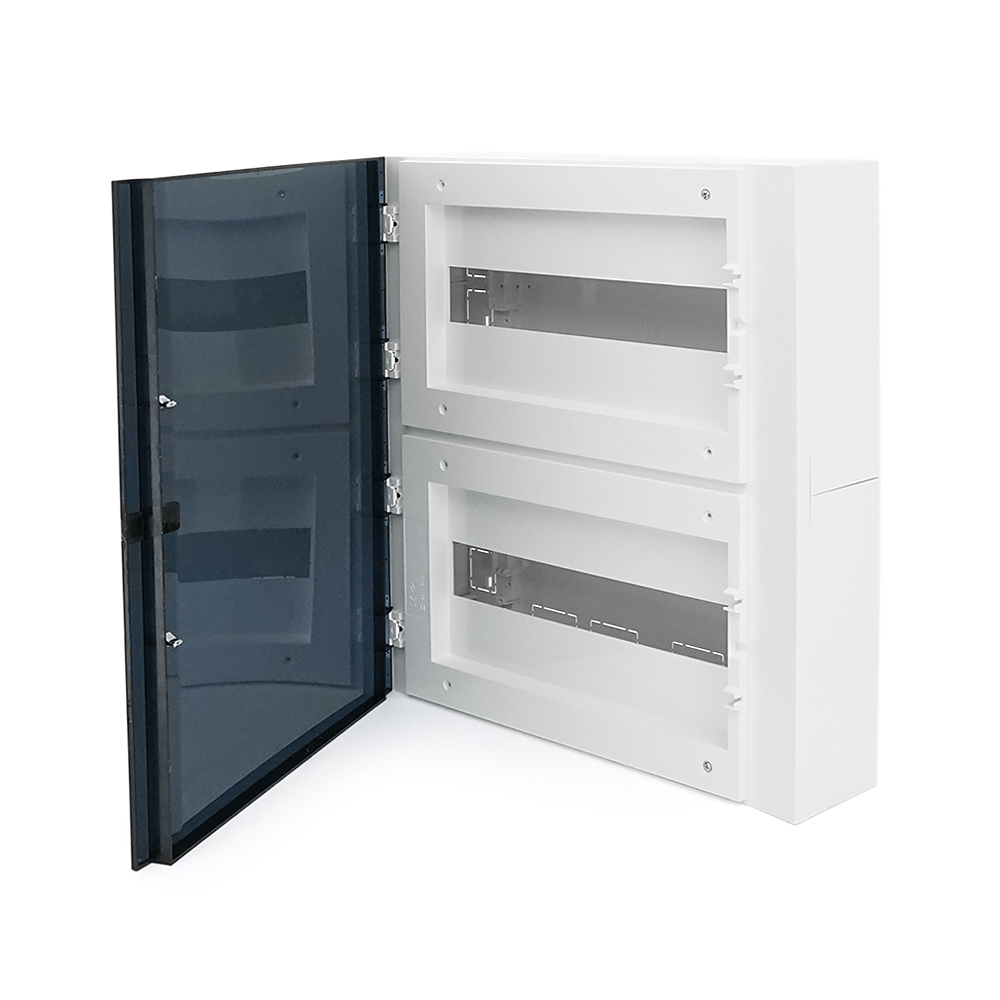

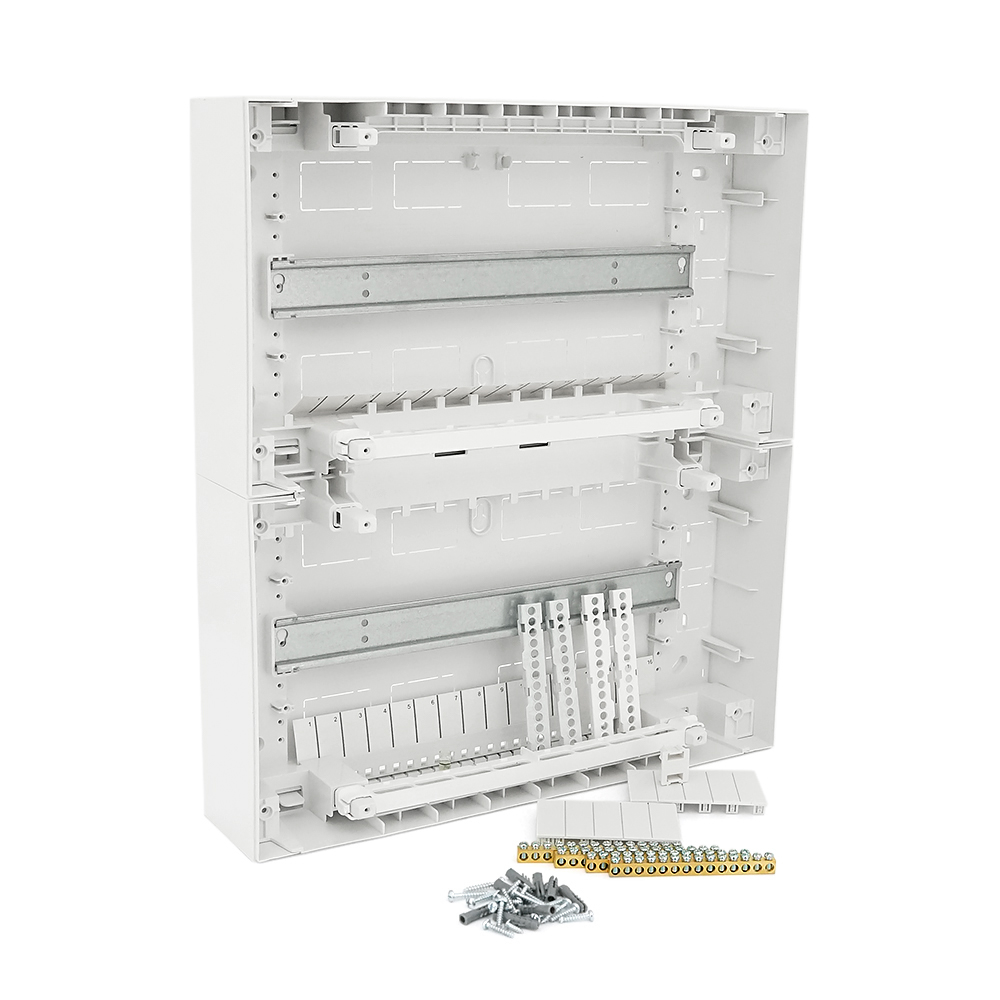

• Кріплення в комплекті й дверцята з поворотом на 180° — швидкий монтаж і вільний доступ до апаратів під час обслуговування

Де застосовують

• Електрощитові й технічні приміщення складів, де черговий персонал регулярно перевіряє стан ліній
• Операторські й диспетчерські цехів — розподіл живлення робочих місць і комп’ютерів
• Сухі неопалювані тамбури та службові коридори складських будівель

Характеристики

Питання та відповіді

Навіщо прозорі дверцята в щитку?

Щоб бачити стан апаратів без відчинення. Якщо спрацював автомат або ПЗВ, це помітно одразу, а щиток не доводиться відчиняти під час кожного обходу.

Чи можна встановити щиток у неопалюваному приміщенні?

Виробник вказує температуру навколишнього середовища від −25 до +60 °C. Важливо, щоб приміщення було сухим: ступінь захисту IP40 не захищає від води та пилу.

Що означає IK07?

Це клас захисту оболонки від механічних ударів за стандартом IEC 62262 — удар енергією 2 Дж. Для службових приміщень, де щиток можуть випадково зачепити, цього зазвичай достатньо, але від навмисного вандалізму такий клас не розрахований.
