Модульний щиток Panasonic BQDTM23211-UA1 на 32 модулі, навісний, 410×454×114 мм, білі непрозорі дверцята

Panasonic BQDTM23211-UA1 — навісний пластиковий щиток на 32 модулі для розподілу живлення в сухих приміщеннях. На виробництві й складі це зазвичай адміністративна частина: офіс, диспетчерська, побутові кімнати, кімната охорони, де від одного щита живляться освітлення, розетки й слабкострумове обладнання. Корпус відповідає стандарту IEC 60670-24, номінальні параметри — 400 В і 63 А, а щитки можна з’єднувати між собою, коли ліній стає більше.

Можливості

• 32 модульних місця — простір для вступного апарата, ПЗВ і груп освітлення та розеток цілого адмінблоку складу
• Горизонтальне й вертикальне об’єднання — до щитка можна приєднати ще один і отримати суцільну конструкцію, якщо додаються нові лінії
• Вогнезатримувальні безгалогенові матеріали — при горінні пластик не виділяє галогеновмісних газів, що важливо для приміщень з людьми

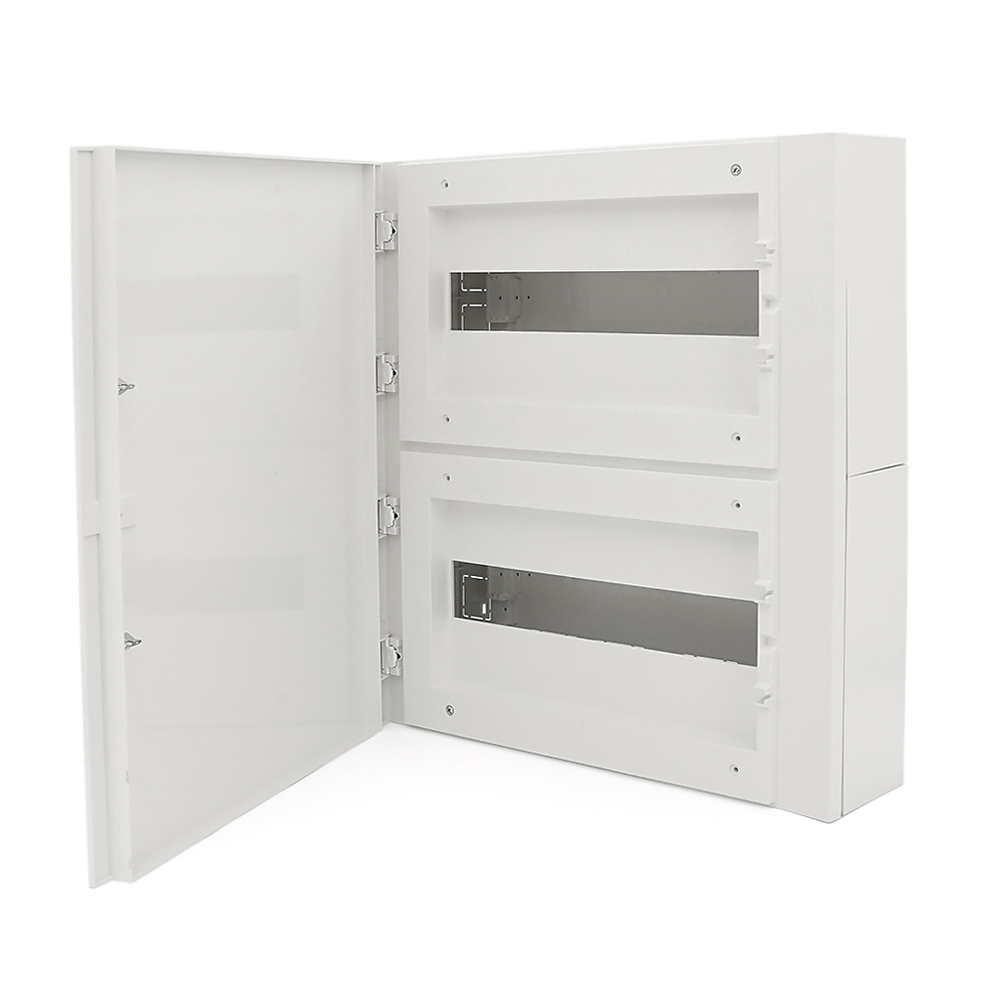

• Дверцята з поворотом на 180° — відчиняються повністю й не заважають працювати з апаратами у вузькому коридорі чи ніші

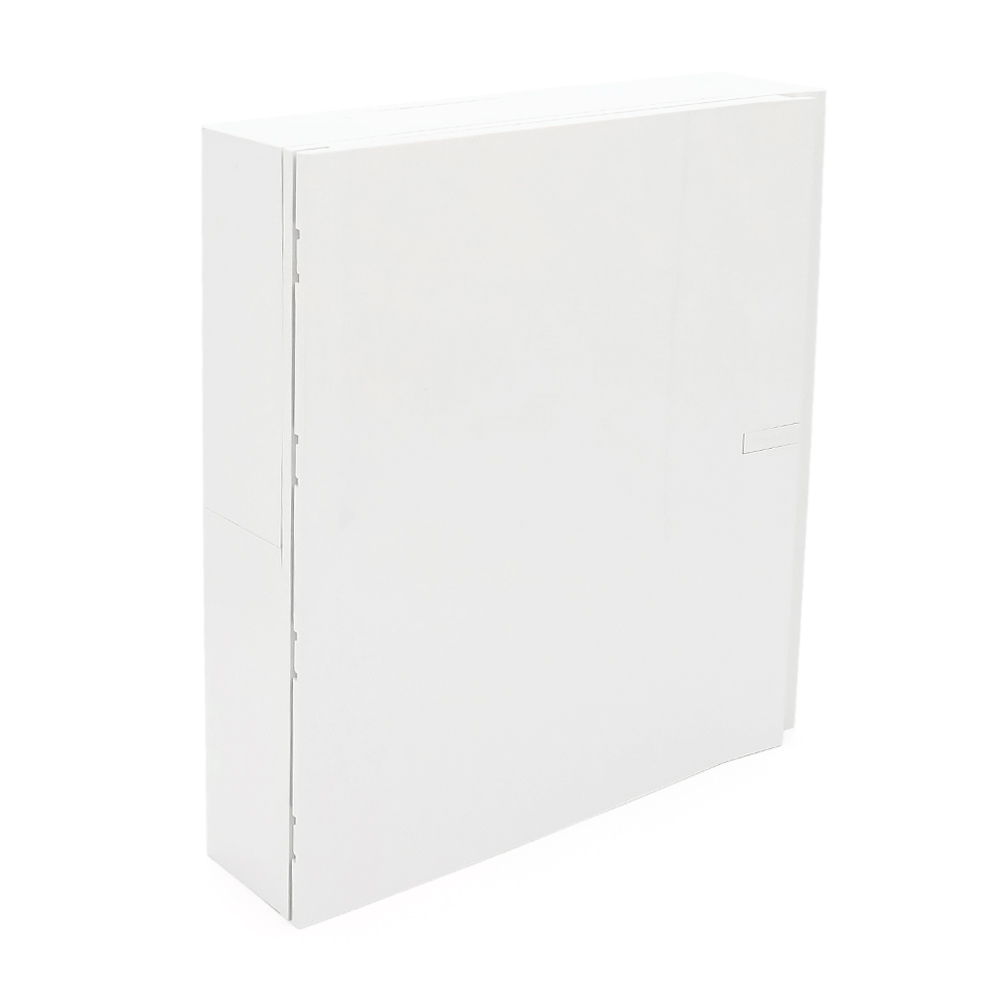

• Непрозорі білі дверцята — апаратура прихована від сторонніх очей, а розташування логотипу й орієнтацію рамки можна налаштувати

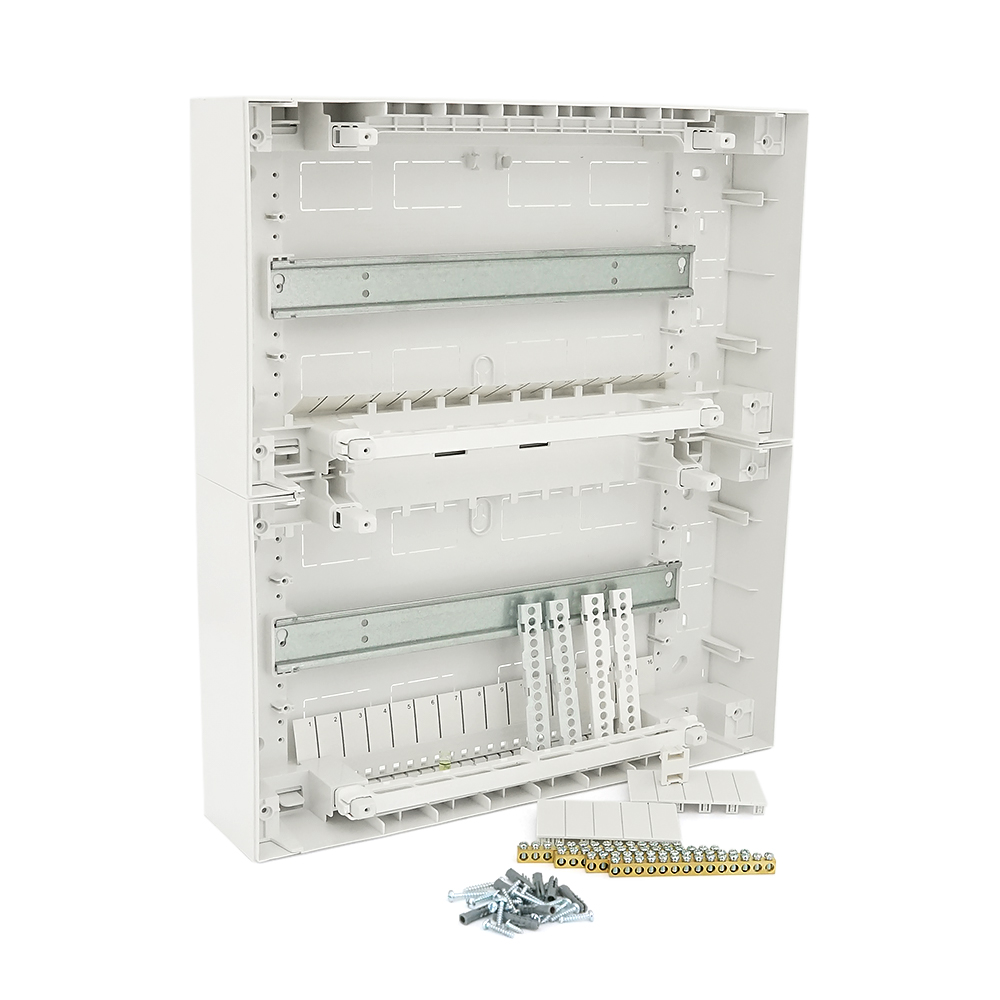

• Повний набір кріплення в комплекті — щиток монтують одразу, без докуповування дрібниць

Де застосовують

• Офіси, диспетчерські й кімнати охорони складських комплексів
• Побутові приміщення й роздягальні цехів — освітлення, розетки, водонагрівачі
• Живлення слабкострумових систем — відеоспостереження, мережевого обладнання, контролю доступу — у сухому технічному приміщенні

Характеристики

Питання та відповіді

Чи можна поставити щиток безпосередньо в цеху?

Ступінь захисту IP40 захищає від потрапляння предметів понад 1 мм, але не від пилу й води. Тому щиток призначений для сухих чистих приміщень, а для запиленої дільниці чи мийної зони потрібен корпус з IP54 або IP65.

Як розширити щит, якщо 32 модулів не вистачить?

Щитки цієї серії об’єднуються горизонтально або вертикально в суцільну конструкцію. Поруч встановлюють ще один щиток і з’єднують корпуси, не перебираючи вже змонтований.

Що означає розсіювана потужність 48 Вт?

Це тепло, яке корпус здатний відвести від встановлених апаратів згідно з IEC 60670-24. Автомати, ПЗВ і реле під навантаженням гріються, тому сумарні втрати потужності апаратури не мають перевищувати цього значення.
