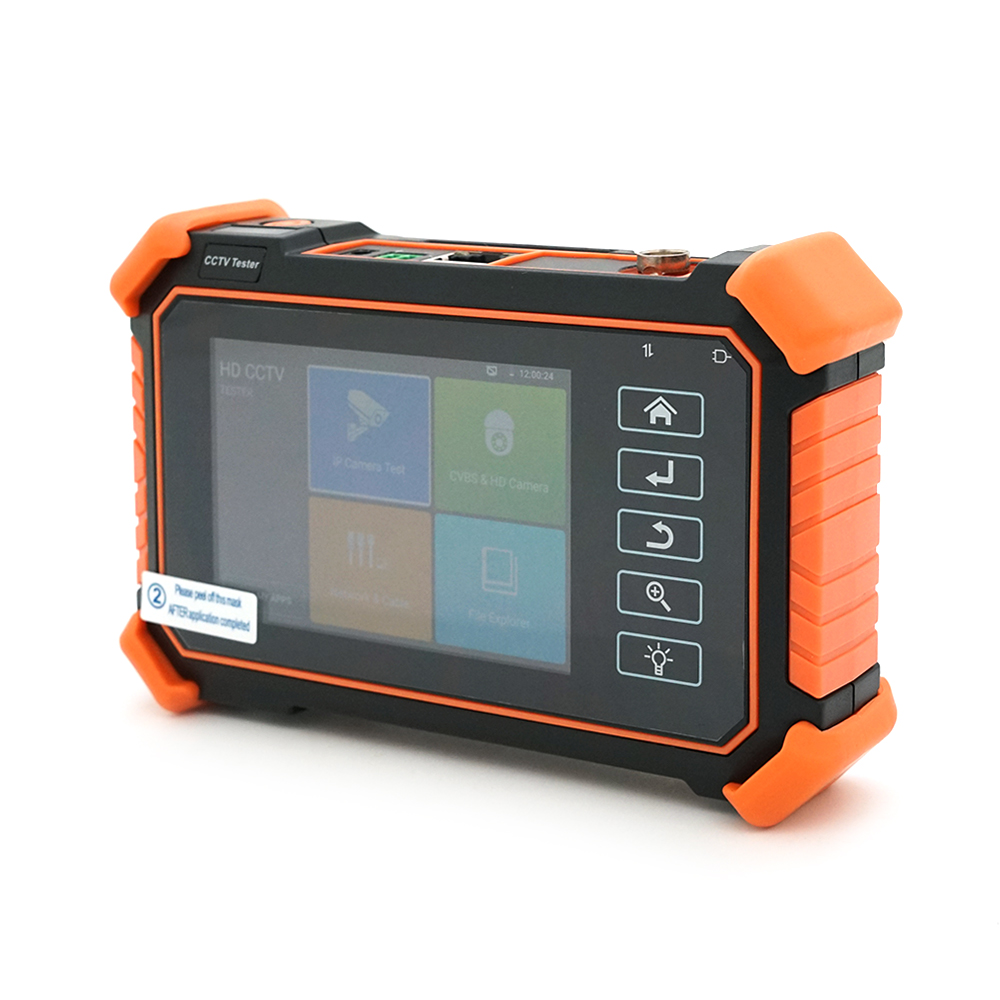

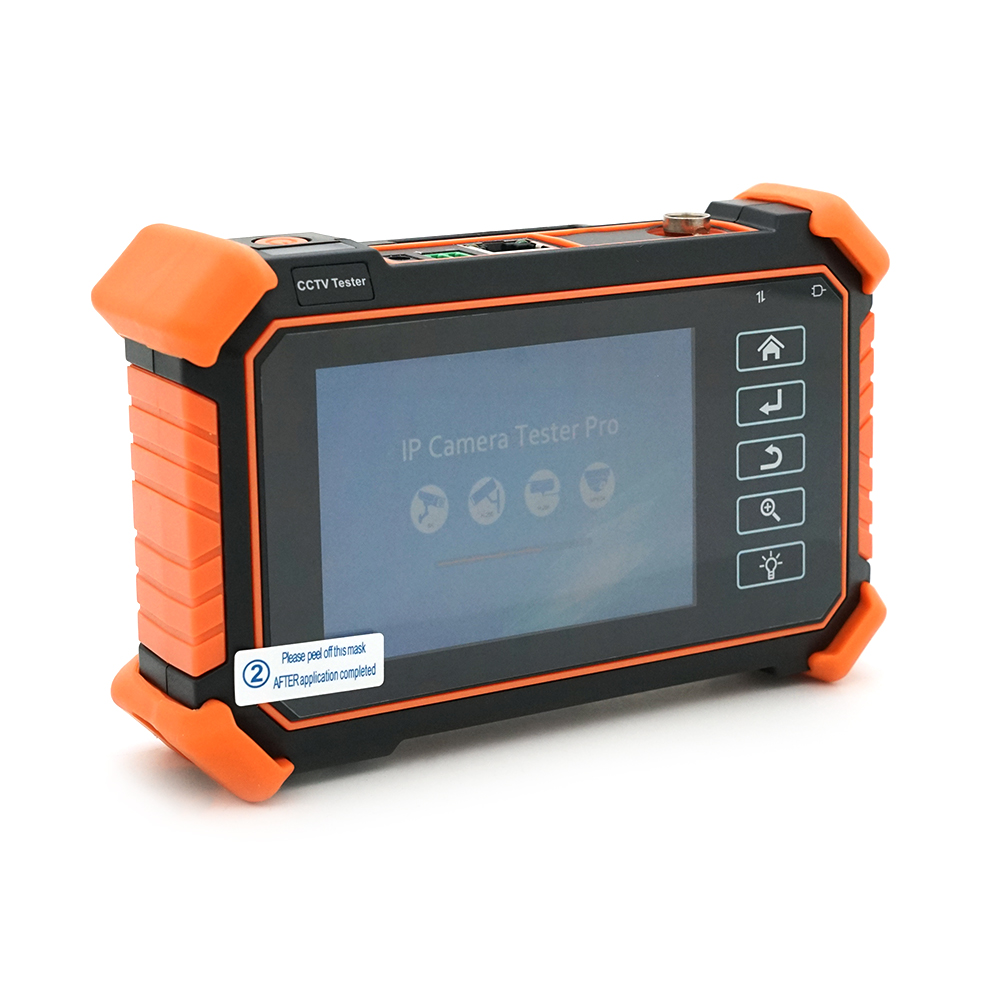

Тестер відеосигналу ATIS IPC-1910 PLUS, екран 4″ 960×640, IP до 8K, TVI/CVI/AHD до 8 Мп, TDR

ATIS IPC-1910 PLUS — легкий тестер відеосигналу вагою 386 г, що поєднує монітор для камер із набором мережевих і кабельних тестів. Попри компактний 4″ екран, прилад приймає потоки IP-камер до 8K, а аналогові HD-камери TVI, CVI та AHD — до 8 Мп. Для камер Dahua й Hikvision на тестері встановлено мобільні програми цих виробників, а TDR-тест допомагає знайти пошкодження в крученій парі, не розбираючи трасу.

Можливості

• Камери всіх поширених стандартів — HD-TVI і HD-CVI до 8 Мп, AHD до 8 Мп, IP до 8K, а також аналогові камери PAL та NTSC через вхід BNC.
• ONVIF і протоколи виробників — IP-камери відображаються як за ONVIF, так і за кастомізованими протоколами відомих брендів; для Dahua та Hikvision є їхні мобільні застосунки.
• Пошук камери в мережі — сканування IP-адрес, сканування портів і пінг допомагають швидко знайти камеру з невідомою адресою, а вбудований браузер відкриває її вебінтерфейс.

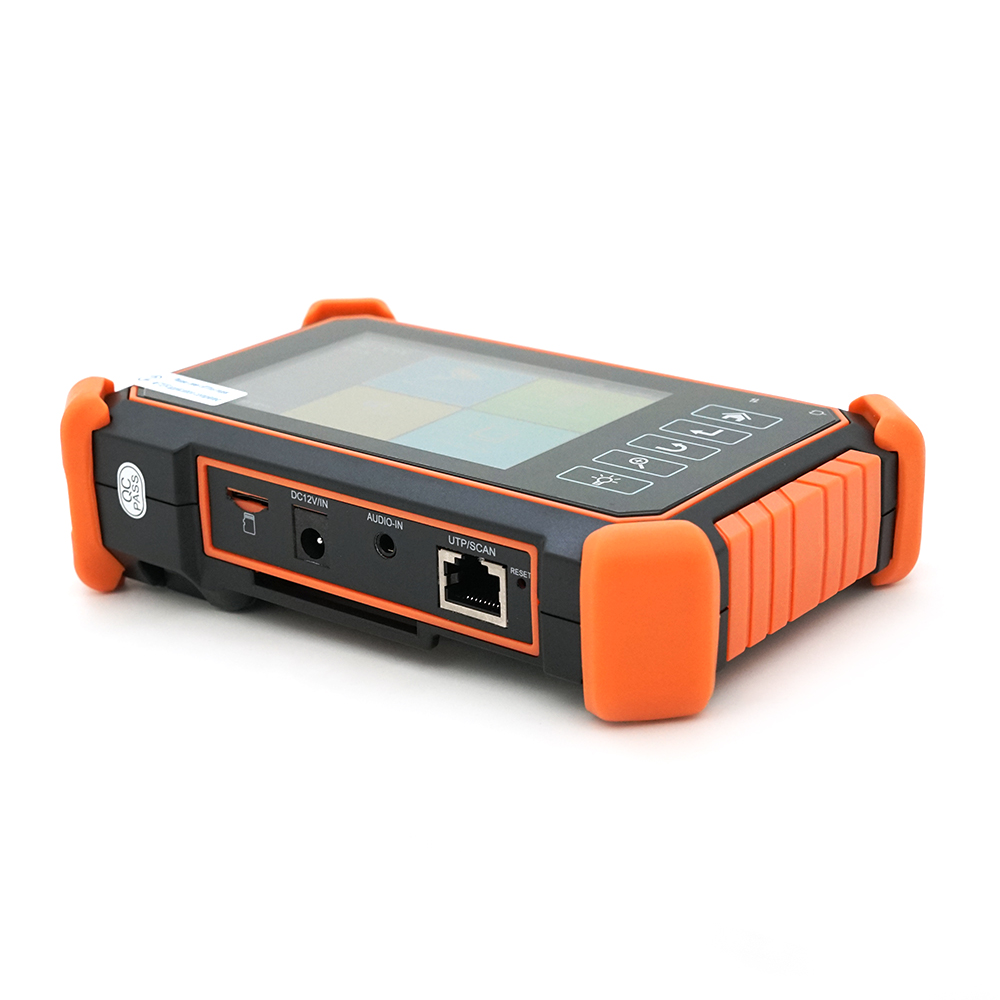

• Перевірка кабелю — тест UTP, рефлектометричний тест RJ45 (TDR) і програма для трасування кабелю з тонером.
• PoE 48 В до 25,5 Вт — дозволяє перевірити IP-камеру, яка отримує живлення мережевим кабелем; додатково є вихід USB 5 В / 2 А.

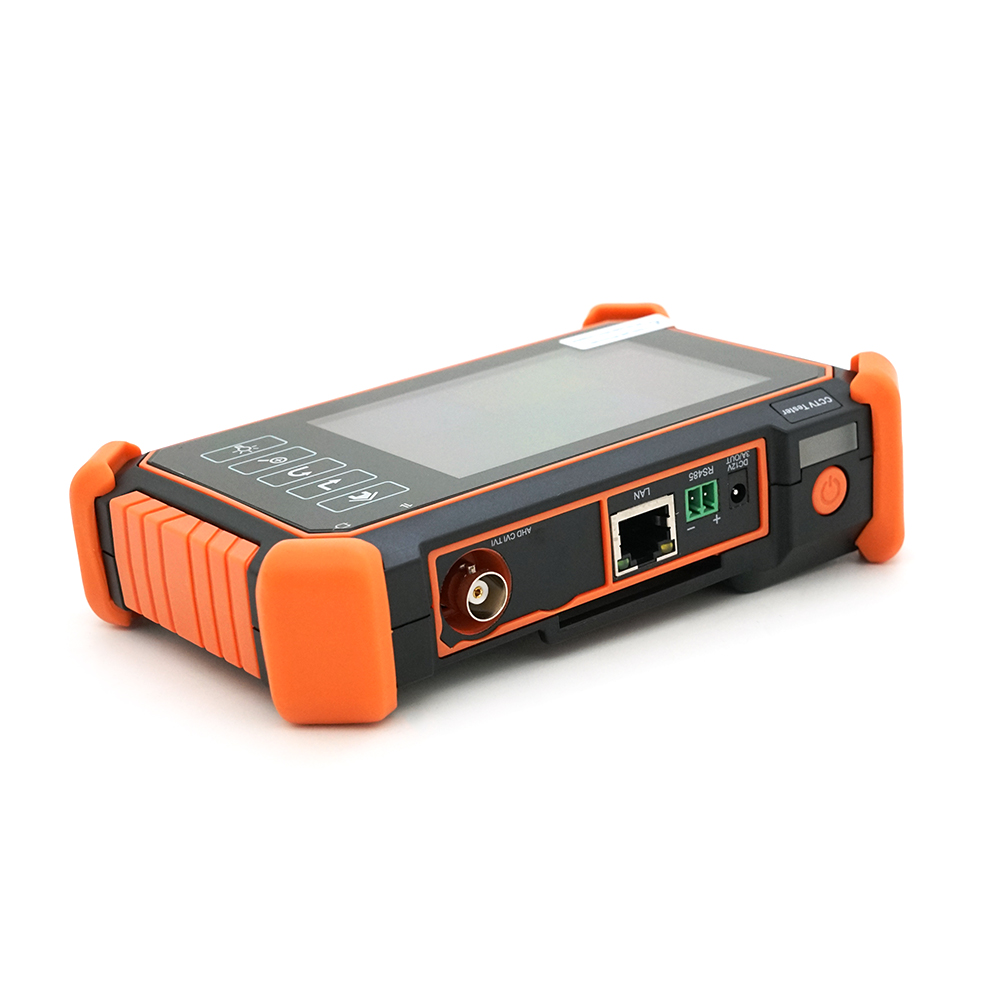

• PTZ і послідовні інтерфейси — RS485 для керування поворотними камерами за протоколами Pelco D/P, а також RS232, аудіотест і TVI 5.0.
• До 9 годин роботи — Li-Ion полімерний акумулятор 7,4 В на 2600 мА·год, робоча температура від −10 до +50 °C.

Де застосовують

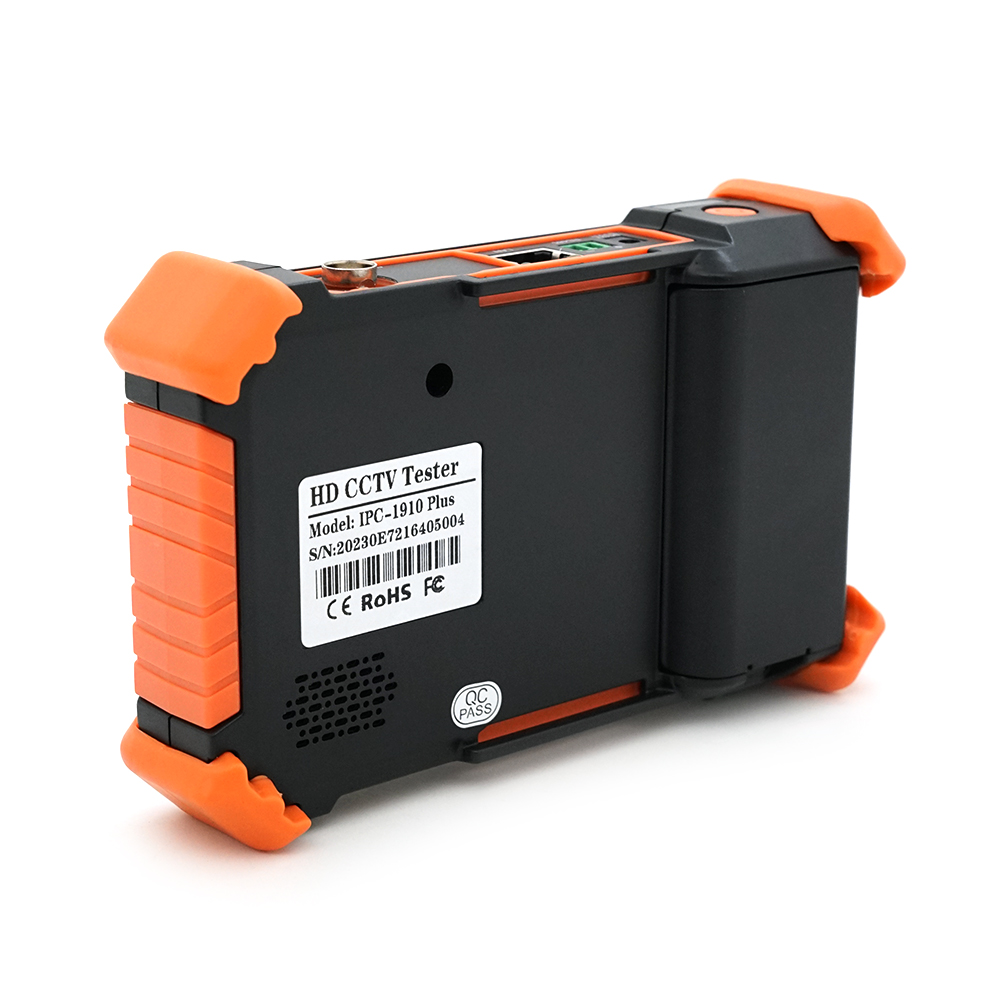

• Сервісні виїзди, де важать вага й габарити інструменту — корпус 160×100×45 мм легко поміщається в монтажну сумку.
• Налаштування IP-камер високої роздільної здатності на об’єктах із сучасним обладнанням.
• Пошук камер із забутими чи невідомими IP-адресами після перенесення або заміни мережевого обладнання.
• Перевірка кабельних трас на об’єктах, де камери підключено крученою парою.

Характеристики

Питання та відповіді

Навіщо підтримка 8K, якщо екран має 960×640?

Щоб показати картинку, тестер має прийняти й декодувати потік камери в тій роздільній здатності, у якій вона працює. Підтримка IP до 8K та аналогових HD-стандартів до 8 Мп дозволяє відкрити зображення сучасних камер, не перемикаючи їх тимчасово на нижчу роздільну здатність.

Що дає TDR-тест кабелю?

Рефлектометричний тест надсилає в лінію імпульс і за відбитим сигналом оцінює стан кабелю — так шукають обрив чи пошкодження крученої пари з роз’ємом RJ45. Разом із тестом UTP це допомагає відрізнити несправність камери від проблеми в кабелі.

Чи можна працювати з тестером на вулиці взимку?

Робочий діапазон температур — від −10 до +50 °C. У сильніший мороз прилад краще тримати в теплі й діставати лише на час перевірки.
