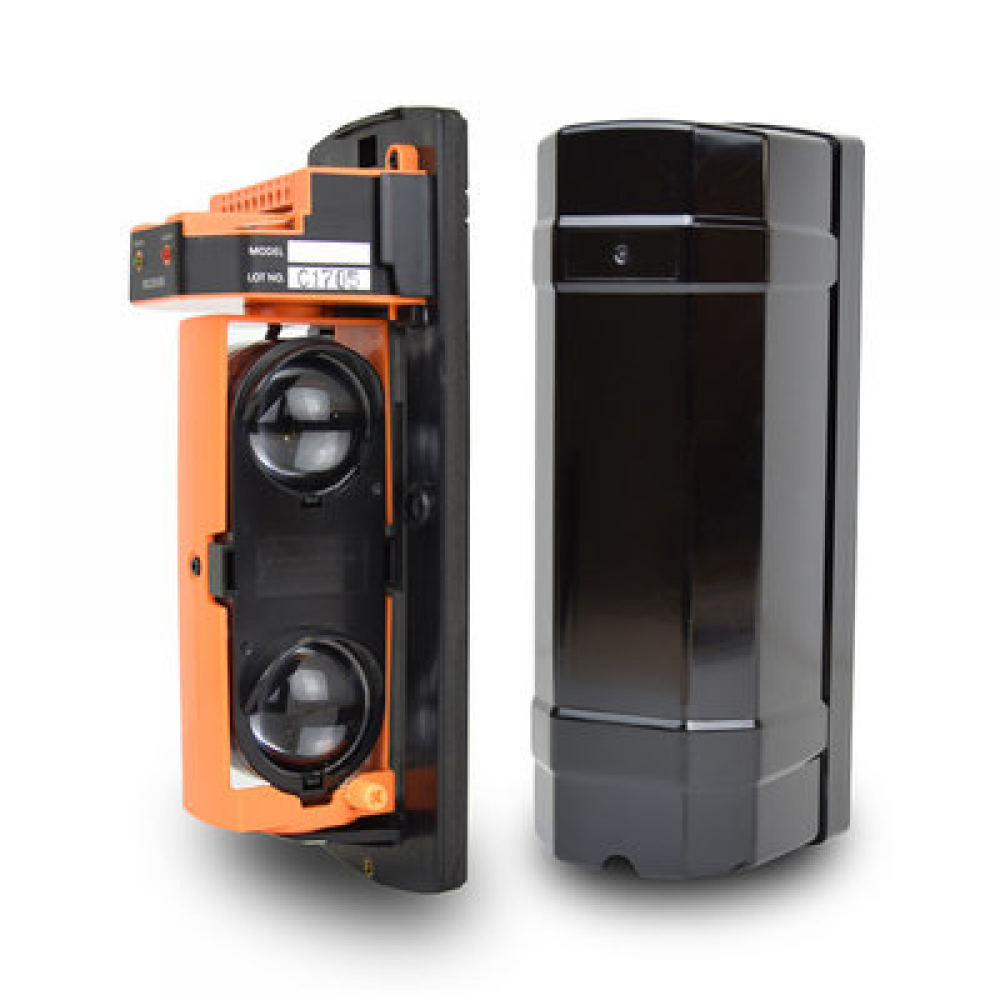

Активний ІЧ-бар’єр ATIS LBX-100 AF, 2 промені, до 100 м на вулиці, режим антитуман

ATIS LBX-100 AF — дротовий активний інфрачервоний бар’єр на два промені для ділянок, де туман і мряка — звичне явище: заміських будинків біля річки чи ставка, садиб у низині, дач неподалік водосховища. Передавач і приймач встановлюють один навпроти одного, і між ними утворюється невидима лінія охорони завдовжки до 100 м на вулиці. Від звичайних двопроменевих моделей його відрізняє режим антитуман: він знижує чутливість у несприятливу погоду й допомагає скоротити кількість хибних тривог, коли над ділянкою стоїть туман.

Можливості

• Режим антитуман. У несприятливих погодних умовах чутливість бар’єру знижується, тож туман, мряка чи злива рідше стають причиною хибного спрацювання.
• 100 м надворі, 300 м у приміщенні. Одна пара перекриває довгу сторону паркану, а всередині будівлі — протяжний коридор чи проїзд між стелажами.
• Чотири варіанти часу реакції. Чутливість задають у 50, 100, 300 або 700 мс — короткий час допомагає не пропустити людину, що швидко перебігає лінію, довший відсіює короткочасні перекриття променів.
• Юстування в широких межах. Промінь налаштовується на 180° по горизонталі (±90°) і на 20° по вертикалі (±10°), тому передавач і приймач можна звести навіть за невеликого перепаду висот між точками кріплення.
• Корпус IP65. Пило- та вологозахищене виконання для вулиці з робочою температурою від −25 до +55 °C.
• Тампер і релейний вихід. Контакт тампера NC сигналізує про відкриття корпусу, а реле NC / CO / COM на 30 В / 1 А передає тривогу на приймально-контрольний прилад.

Де застосовують

• Паркан заміського будинку чи дачі біля річки, ставка або в низині, де часто бувають тумани.
• Лінія між воротами й будинком на подвір’ї садиби.
• Приміщення — захист дверей, вікон і проходів складу з високими стелажами на дистанції до 300 м.

Характеристики

Питання та відповіді

Навіщо бар’єру режим антитуман?

Туман, мряка й інші несприятливі погодні умови послаблюють інфрачервоний промінь, і звичайний бар’єр може сприйняти це як перешкоду. Режим антитуман зменшує чутливість LBX-100 AF, щоб скоротити кількість хибних спрацювань у таку погоду. Для ділянок біля водойм і в низинах це особливо актуально.

Як перевірити, що передавач і приймач зведені правильно?

Діоди передавача й приймача мають бути на одному рівні та дивитися точно один на одного. Якщо після ввімкнення живлення бар’єр перебуває в режимі «ОХОРОНА», його зведено правильно; режим «ТРИВОГА» означає, що діоди не збігаються і положення треба підкоригувати. Лише після цього обидві частини остаточно закріплюють шурупами та кріпильними елементами.

Від чого живити LBX-100 AF?

Бар’єр працює від 12 В постійного або 24 В змінного струму і споживає до 150 мА. Зазвичай його живлять від приймально-контрольного приладу сигналізації або окремого блока живлення з резервом.
